Şebeke besleme bağlantısı
4 kabloyu güç klemenslerinde bağlayın (fazlar + toprak).
Giriş/çıkış bağlantısı
• Sensör, harici hedef değer ve uzaktan kumanda (Ext. Off)
kabloları blendajlı olmalıdır.
• Uzaktan kumanda, pompanın başlatılması ve devre dışı
bırakılmasına olanak sağlar (gerilimsiz). Bu işlevin diğer
işlevlere göre önceliği vardır.
• Bu uzaktan kumanda (Ext. Off) klemenslerinin paralel bağ-
lanmasıyla kaldırılabilir.

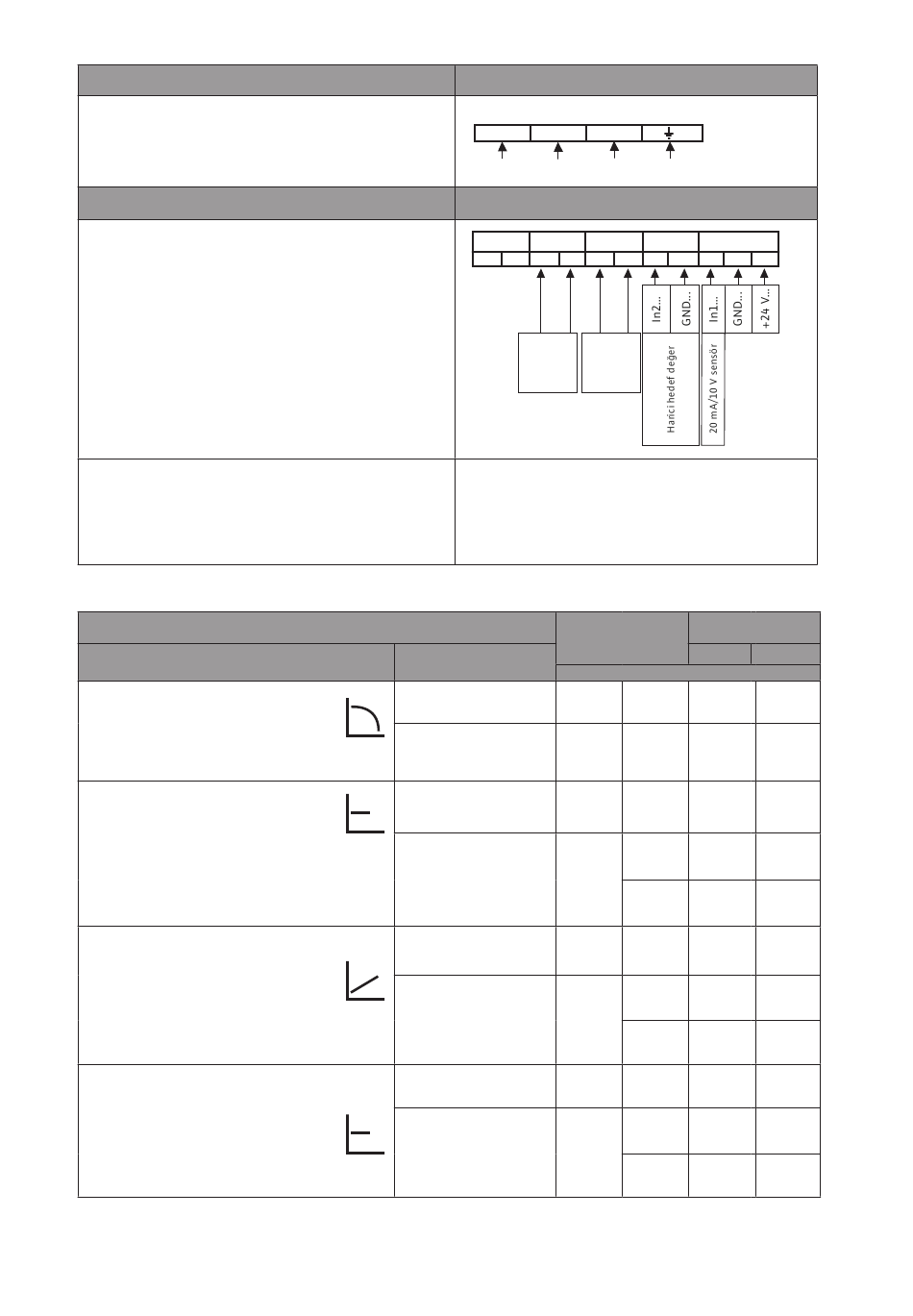

Her bir işletim tipi için bağlantılar ve kontrol kuralları:
Sinyal bağlantıları ve kontrol kuralları
İşletim tipleri
• "Devir hızı kademesi kontrolü" modunda
• "Sabit basınç: p­c" modunda
• Bağıl basınç sensörüyle kontrol
• "Δp­c" modunda
• Fark basıncı sensörüyle kontrol
• Mod: "Değişken basınç: Δp­v"
• Fark basıncı sensörüyle kontrol
• "PID regülasyonu" modunda
• Sıcaklık sensörü veya basma gücü sensörüyle
kontrol...
Kurulum ve çalıştırma talimatları
Ayar
... devir sayısı, manuel
... devir sayısı, harici
kumanda
... çevirmeli düğmeyle
hedef değer
... harici hedef değer ile
... çevirmeli düğmeyle
hedef değer
... harici hedef değer ile
... çevirmeli düğmeyle
hedef değer
... harici hedef değer ile
– Helix EXCEL 22­36­52
Güç klemensleri
L1 L2 L3
Giriş/çıkış klemens bloğu
Aux Ext. Off MP
Uzaktan
Kullanılmaz
kumanda
ON/OFF
Örnek: şamandıra şalter, düşük su basıncı regülatörü vb.
Bağlantı
aşağıdaki şemalara bakın
C1
C1
C1
C1
C1
C1
C1
C1
20 mA/10 DDG
IN2 GND IN1 GND +24 V
Sinyal
Akım Voltaj
/ / /
C2 S3 S4
C3 S1 S2
C2 S5 S6
C3 S1 S2
C3 S1 S2
C2 S5 S6
C3 S1 S2
C3 S1 S2
C2 S5 S6
C3 S1 S2
