Deutsch
5.4 Zubehör
Für die Helix­Baureihe ist folgendes Original zu­
behör verfügbar:
Bezeichnung
2 Rundgegenflansche, Edelstahl 1.4404
2 Rundgegenflansche, Edelstahl 1.4404
2 Rundgegenflansche, Stahl
2 Rundgegenflansche, Stahl
2 Rundgegenflansche, Edelstahl 1.4404
2 Rundgegenflansche, Edelstahl 1.4404
2 Rundgegenflansche, Stahl
2 Rundgegenflansche, Stahl
2 Rundgegenflansche, Edelstahl 1.4404
2 Rundgegenflansche, Edelstahl 1.4404
2 Rundgegenflansche, Stahl
2 Rundgegenflansche, Stahl
Bypass-Set 25 bar
Bypass-Set (mit Manometer 25 bar)

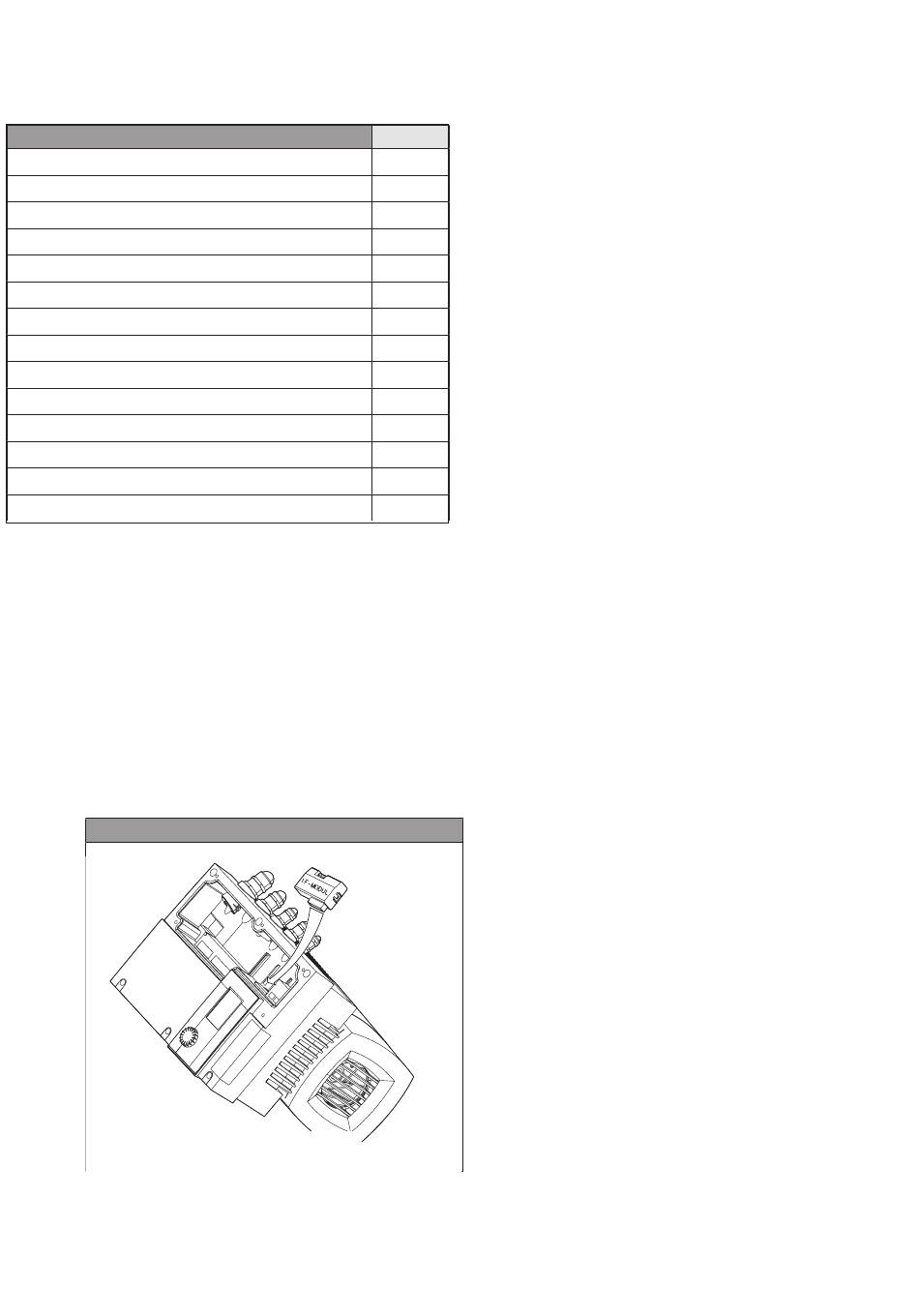

• IF­Modul PLR für den Anschluss an den PLR/
Schnittstellenkonverter.
• IF­Modul LON für den Anschluss an das
LONWORKS­Netzwerk. Diese Module werden
direkt
in die Anschlussschnittstellen des Umrichters
gesteckt (siehe Abb. unten).
• Rückschlagventile (mit Sporn oder Federring für
Betrieb mit konstantem Druck).
• Schutzbausatz gegen Trockenlauf.
• Sensorbausatz für Druckregulierung
(Genauigkeit: ≤ 1 %; Verwendung von zwischen
30 % und 100 % des Messbereichs).
Wir empfehlen, nur neues Zubehör zu verwenden.
14
Artikelnr.
(PN16 – DN50) 4038587
(PN25 – DN50) 4038589
(PN16 – DN50) 4038585
(PN25 – DN50) 4038588
(PN16 – DN65) 4038592
(PN25 – DN65) 4038594
(PN16 – DN65) 4038591
(PN25 – DN65) 4038593
(PN16 – DN80) 4073797
(PN25 – DN80) 4073799
(PN16 – DN80) 4072534
(PN25 – DN80) 4072536
4124994
4124995
Leistung (kW)
6. Beschreibung und Funktion
6.1 Beschreibung des Produkts
ABB. 1
1 – Motorbefestigungsbolzen
2 – Kupplungsschutz
3 – Gleitringdichtung
4 – Hydraulikstufengehäuse
5 – Laufrad
6 – Pumpenwelle
7 – Motor
8 – Kupplung
9 – Laterne
10 - Laufbuchse
11 ­ Flansch
12 ­ Pumpengehäuse
13 ­ Grundplatte
ABB. 2, 3
1 – Saugkorb
2 – Saugventil der Pumpe
3 – Auslassventil der Pumpe
4 – Absperrarmatur
5 – Ablass­ und Vorfüllstopfen
6 – Entlüftungs­/Füllstopfen
7 – Behälter
8 – Fundamentsockel
10 – Hebehaken
ABB. A1, A2, A3, A4
1 – DIP-Schalterblock
2 – Drucksensor
3 – Behälter
4 – Isolierungsventil des Behälters
6.2 Funktion des Produkts
• Helix-Pumpen sind normalsaugende, mehrstufige
Hochdruck-Pumpen in vertikaler Ausführung mit
Inline-Anschlüssen.
• Helix-Pumpen verbinden hocheffiziente Hydraulik
und Motoren (sofern vorhanden).
• Alle metallischen Teile, die in Berührung mit
Wasser kommen, werden aus Edelstahl hergestellt.
• Für aggressive Medien sind spezielle
Ausführungen verfügbar, die ausschließ-
lich Edelstahl für alle medienberührenden
Komponenten verwenden.
• Eine Kassettendichtung wird standardmäßig
für die gesamte Helix-Reihe verwendet, um die
Wartung zu vereinfachen.
• Zusätzlich ist für die schwersten Motoren (>40 kg)
eine spezielle Kupplung den Austausch dieser
Dichtung ohne Entfernen des Motors verfügbar.
• Die Laternenbauform der Helix beinhaltet ein
zusätzliches Kugellager für die Aufnahme von
hydraulischen Axialkräften. Die Pumpe kann
dadurch problemlos einen Standardmotor nutzen.
• Spezielle Vorrichtungen zur Handhabung wur-
den integriert, um die Installation der Pumpe zu
erleichtern.
