Arızalar yalnız kalifiye personel tarafından gide-
rilmelidir!
Güvenlik talimatlarına uyun, bkz. bölüm 9 Bakım!
Röleler
Konvertör 2 çıkış rölesi ile donatılmıştır, bunların
amacı merkezi kontrol için arayüz sağlamaktır,
örn.: kumanda kutusu, pompa kontrolü.
SBM rölesi:
Bu röle «Servis» menüsünden < 5.7.6.0 > 3 işletim
durumunda yapılandırılabilir.
Durum: 1 (varsayılan olarak ayarlı)
«Mevcut transfer» rölesi (bu pompa tipi için nor-
mal çalışma).
Röle, pompa çalışırken veya hazır bekleme duru-
munda etkinleşir.
İlk arıza oluştuğunda veya şebeke cereyanı
kesildiğinde (pompa durur) röle deaktive olur.
Pompanın kullanılabilirliğine ilişkin bilgi kontrol
kutusuna verilir.
Durum: 2
«Çalışma transfer» rölesi.
Röle, pompa çalışırken etkinleşir.
Durum: 3
«Güç açık transfer» rölesi.
Röle pompa şebekeye bağlandığında aktifleşir.

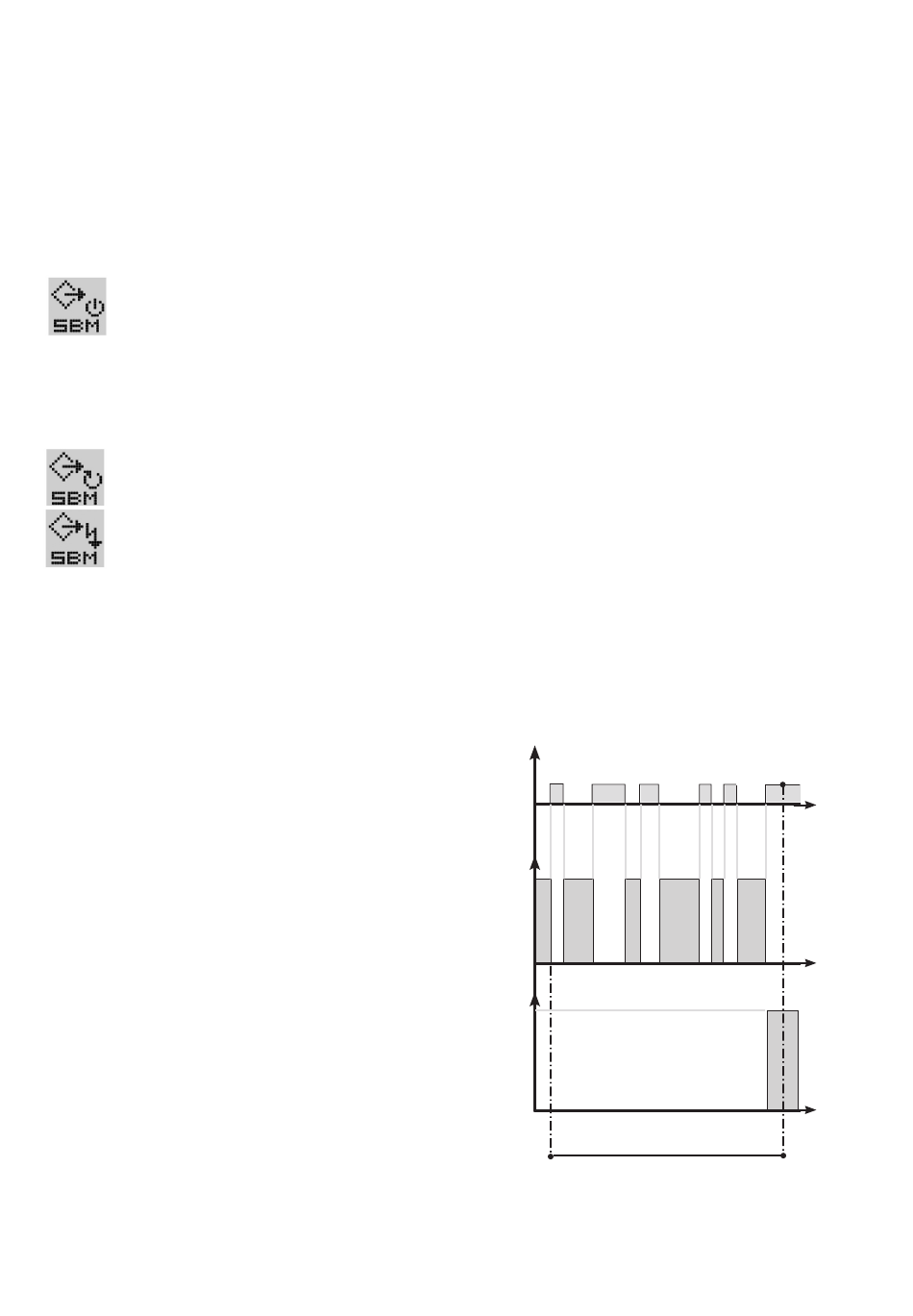

SSM rölesi:
«Arızalar transfer» rölesi.
Arka arkaya aynı tip arıza gerçekleştiği algılandı-
ğında (Önemine göre 1'den 6'ya kadar), pompa
durur ve röle aktifleşir (elle müdahale edilene
kadar).
Örnek: 24 saat içindeki değişken bir süre sınırı ile
6 arıza.
SBM rölesi durumu «Mevcut transfer».
Kurulum ve çalıştırma talimatları
– Helix EXCEL 22­36­52
1 2
Arızalar
Aktif
röle
SBM
Röle içinde
röle
Aktif röle
SSM
Röle içinde
röle
3 4 5 6
24 saatlik devir
