- Les caractéristiques électriques (fréquence, ten-
sion, intensité nominale) du moto­variateur sont
indiquées sur l'étiquette d'identification pompe.
Vérifier que le moto­variateur est adapté au
réseau sur lequel il va être utilisé.
- La protection électrique du moteur est intégrée
au variateur. Celui­ci est paramétré pour tenir
compte des caractéristiques de la pompe et
assurer sa protection et celle du moteur.
- En cas de neutre impédant, installer une protec-
tion adaptée en amont du moteur-variateur.
- Dans tous les cas, prévoir un sectionneur à
fusibles (type gF) pour protéger l'installation.
NOTE : Si un disjoncteur différentiel pour la pro-
tection de personnes doit être installé, il doit obli-
gatoirement être à effet retardé. Choisir le calibre
du disjoncteur en fonction de l'intensité figurant
sur l'étiquette d'identification pompe.
NOTE : Cette pompe est équipée d'un convertis-
seur de fréquence et ne doit pas être protégée à
l'aide d'un disjoncteur différentiel FI. Les conver-
tisseur de fréquence peuvent nuire au fonction-
nement des disjoncteurs différentiels FI.
Exception : Les disjoncteurs différentiels FI à
détection tous-courants sélective sont autorisés.
• Marquage d'identification : FI
• Courant de déclenchement : > 30 mA.
­ Utiliser des câbles électriques conformes aux
normes.
­ Protection côté réseau : max. admissible 25 A
­ Caractéristique de déclenchement des
fusibles : B
­ Convient pour toute utilisation sur un circuit
pouvant fournir au maximum 5 000 ampères rms
symétriques, 480 V maximum si protégé par des
fusibles de classe CC, J ou RK5, et de caractéris-
tiques :
1,1/2,2/3,2/4,2 kW : intensité nominale 20A
5,5/6,5/7,5 kW : intensité nominale 30A
- La protection interne contre les surcharges agit
avant d'atteindre les 110% de pleine charge du
moteur.

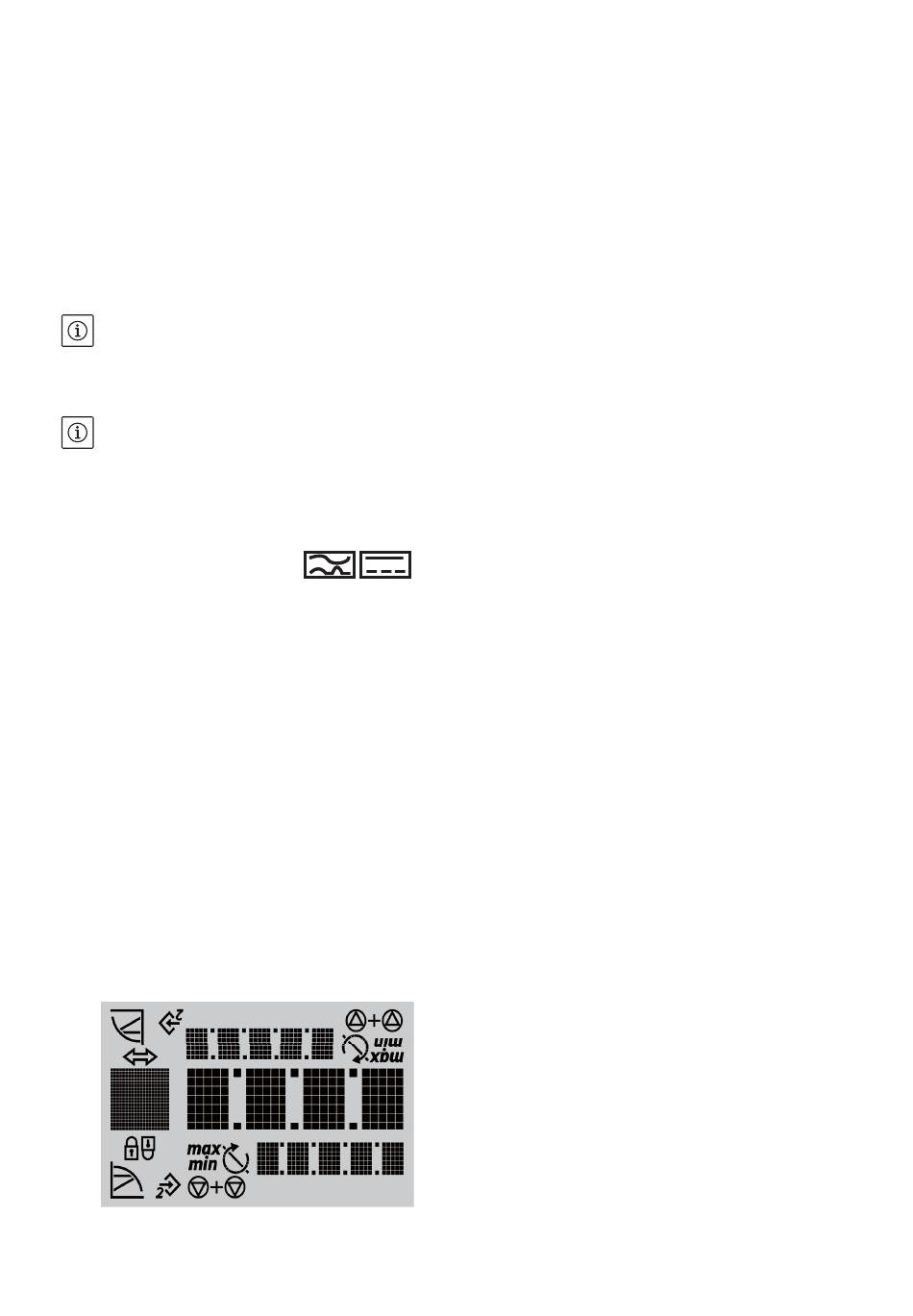

Dès que l'alimentation électrique du variateur est
activée, un essai de 2 secondes de l'afficheur est
effectué au cours duquel tous les signes de l'affi-
cheur apparaissent.
