Подключение к сети электропитания
Подключите 4 жилы кабеля к соответствующими
клеммами питания (фазные клеммы + клемма
заземления).
Вход/выход
• Входные кабели датчика, кабели для внешних сигналов
и входы дистанционного управления (Ext. Off) должны
быть экранированными.
• Дистанционное управление позволяет запускать и
останавливать работу насоса с помощью внешнего
беспотенциального контакта. Эта функция обладает
более высоким приоритетом в сравнении с другими
функциями.
• Данное дистанционное управление можно блокиро-
вать шунтированием соответствующих клемм (Ext. Off).

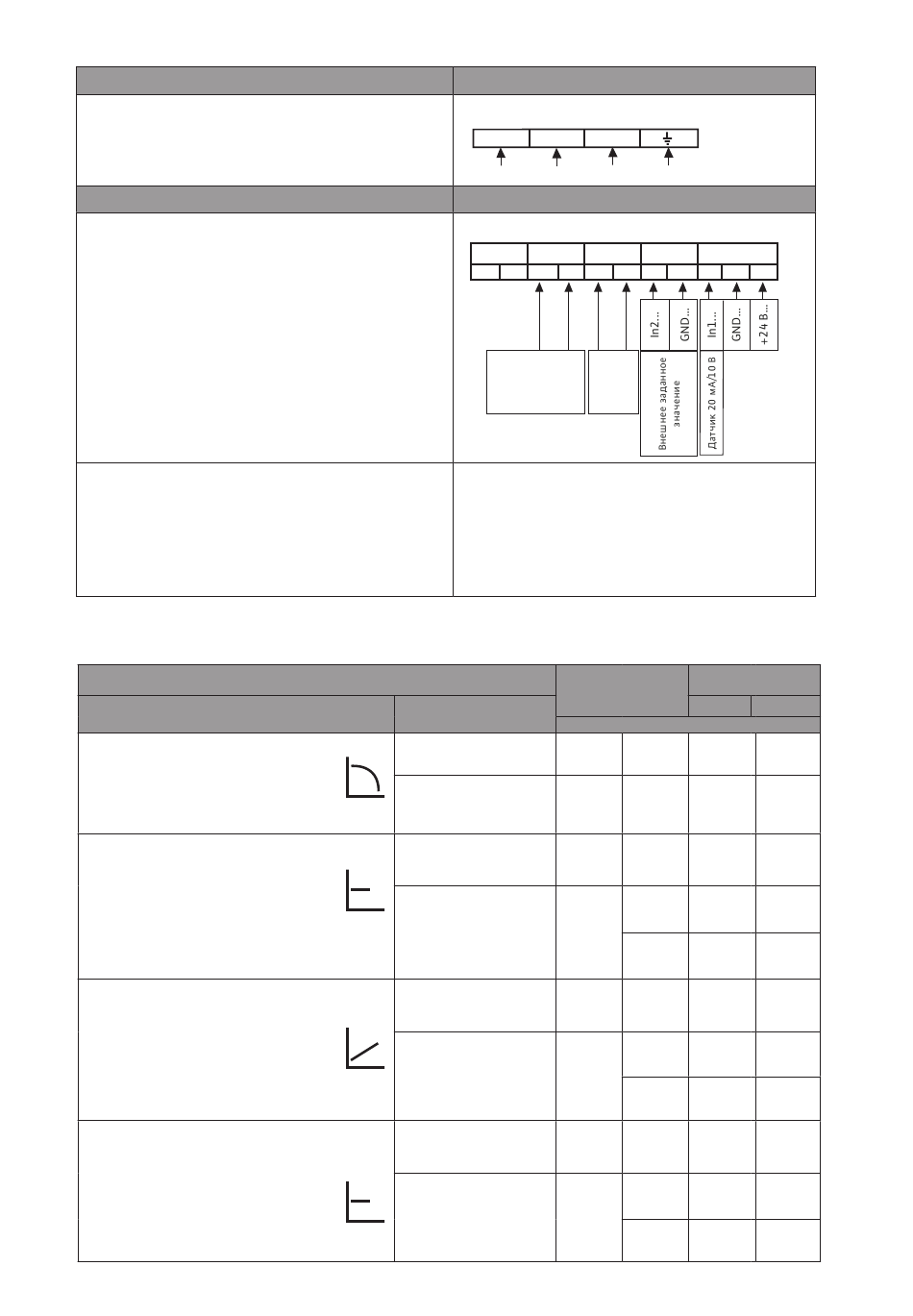

Подключения и правила управления для каждого
режима работы
Сигнальные соединения и правила управления
Режимы работы
• В режиме «Управление диапазонами скоро-
стей»
• В режиме «Постоянное давление (p­c)»
• Управление с помощью датчика относитель-
ного давления
• В режиме «Δp­c»
• Управление с помощью дифференциального
датчика давления
• В режиме «Переменное давление: Δp­v»
• Управление с помощью дифференциального
датчика давления
• В режиме «PID­регулирование»
• Управление с помощью температурного дат-
чика или датчика производительности...
Инструкция по монтажу и эксплуатацииı
Клеммы питания
Клеммная коробка входов/выходов
Например: поплавковый выключатель, регулятор низ-
кого давления и т. п.
Настройка
...скорости, вручную
...скорости, с помо-
щью внешних сигналов
управления
...заданного значения с
помощью поворотной
кнопки
...с помощью заданного
внешнего значения
...заданного значения с
помощью поворотной
кнопки
...с помощью заданного
внешнего значения
...заданного значения с
помощью поворотной
кнопки
...с помощью заданного
внешнего значения
– Helix EXCEL 22­36­52
L1 L2 L3
Ext. Off
Aux MP 20 мА/10
IN2
Дистанционное Не
исполь-
управление ON/
OFF зуется
Соединения
См. приведенную ниже схему
C1 /
C1 C2
C1 C3
C2
C1
C3
C1 C3
C2
C1
C3
C1 C3
C2
C1
C3
DDG
IN1 GND +24 В
GND
Сигнал
Ток Напряжение
/ /
S3 S4
S1 S2
S5 S6
S1 S2
S1 S2
S5 S6
S1 S2
S1 S2
S5 S6
S1 S2
