Français

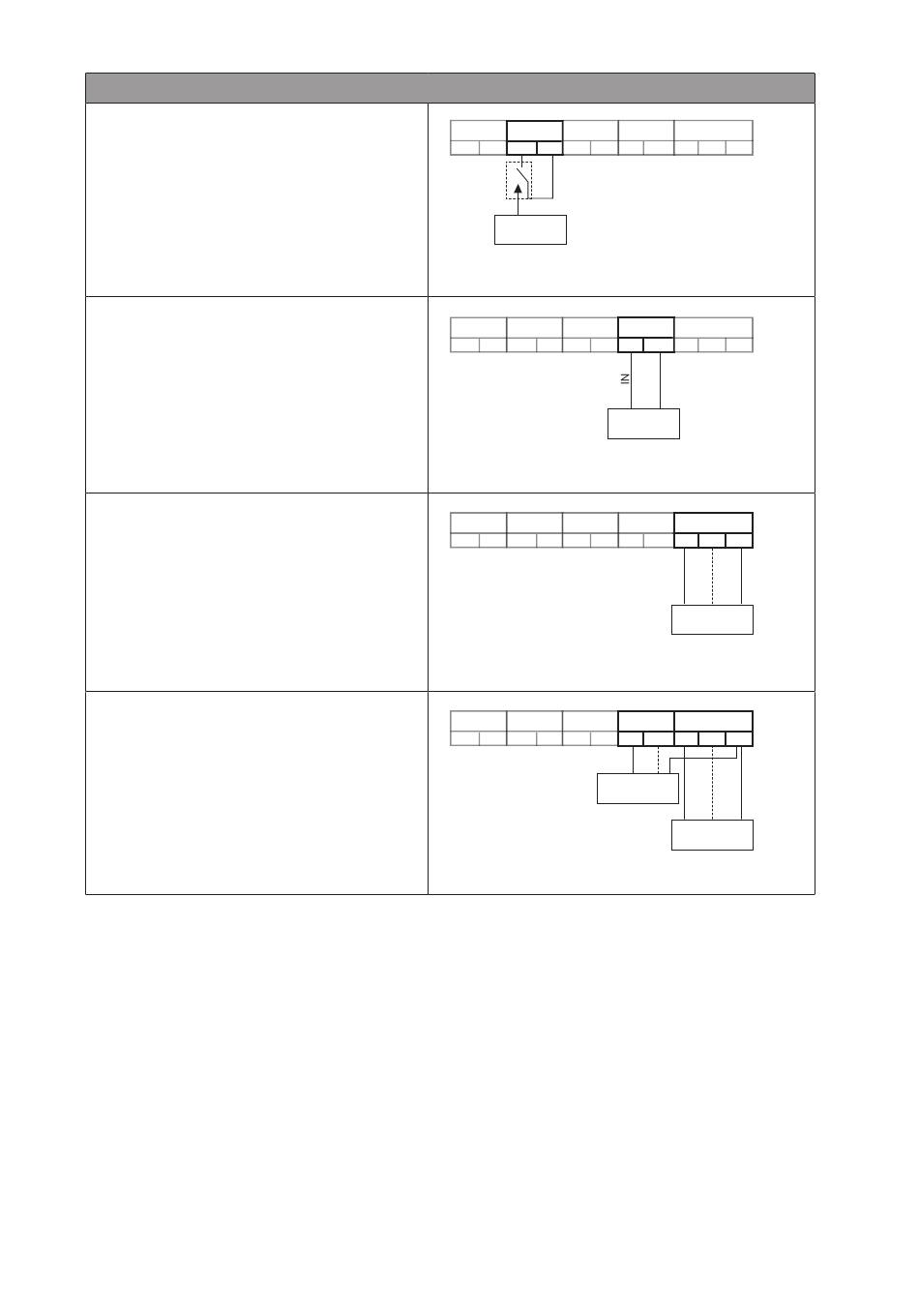

Connexions des entrées / sorties
Commande à distance : Repère [C1]
• Variateur livré avec un cavalier.
• L'utilisation de la commande à distance est faculta-
tive
Signal externe IN2 : Repère [C2]
• 2 fils ( [20mA/10V] / 0V )
Capteur IN1 : Repère [C3]
• 2 fils ( [20mA/10V] / +24V )
• 3 fils ( [20mA/10V] / 0V / +24V )
Capteurs IN1 et IN2 : Repère [C4]
• 2 fils ( [20mA/10V] / +24V )
• 3 fils ( [20mA/10V] / 0V / +24V
80
Aux Ext.off MP 20mA/10
IN2
Commande
à distance
Ext.off
Aux MP 20mA/10
IN2
Signal
externe
Ext.off MP
Aux 20mA/10
IN2
Aux Ext.off MP 20mA/10
IN2
Capteur IN2
DDG
IN1 GND +24V
GND
DDG
GND IN1 GND +24V
DDG
GND IN1 GND +24V
Capteur
DDG
GND IN1 GND +24V
Capteur IN1
WILO SE 04/2020
