Українська

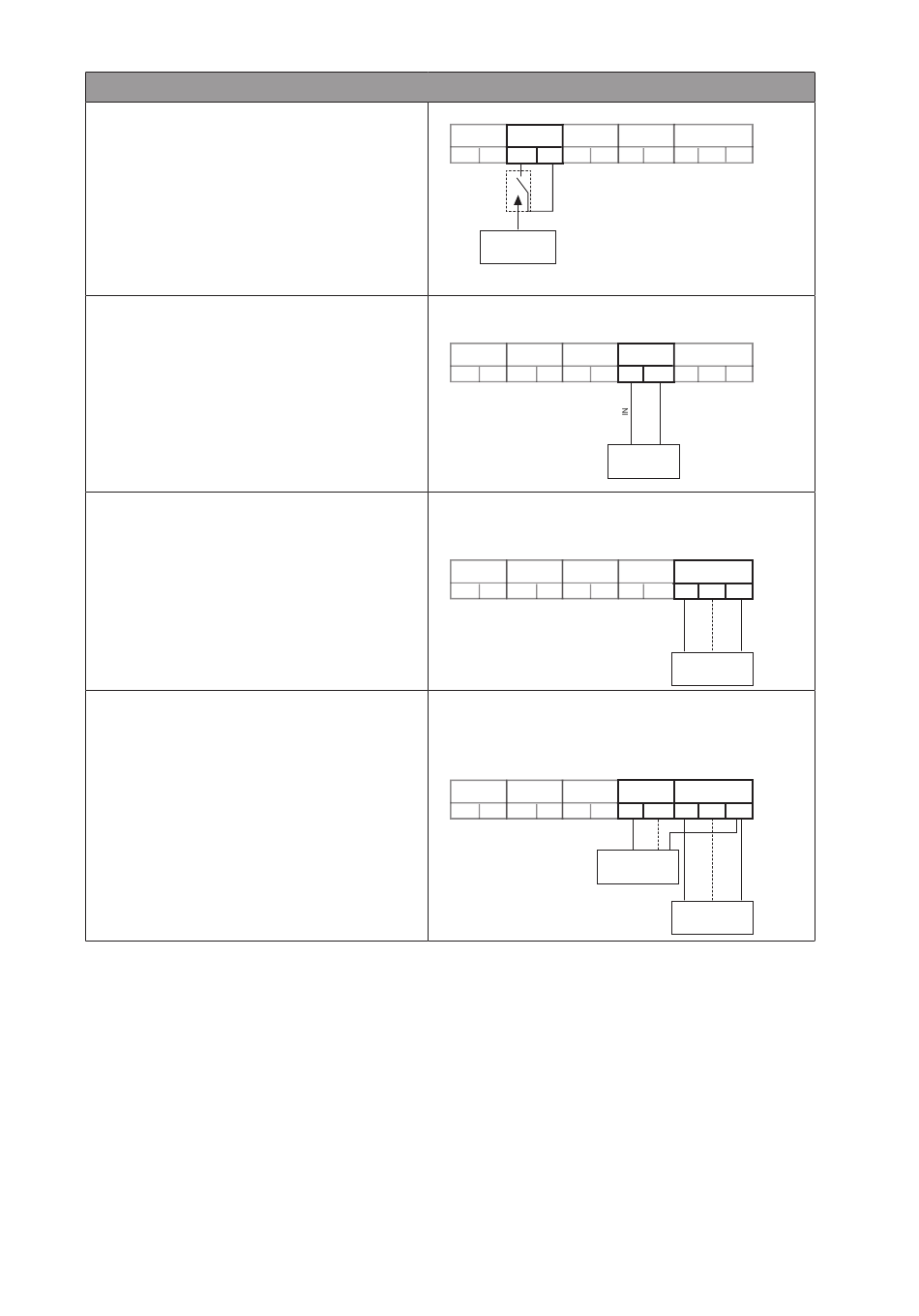

Вхідні/вихідні з'єднання
Дистанційне керування: позиція (C1)
• Перетворювач постачається з перемичкою
• Використання дистанційного керування
необов'язкове
Зовнішній сигнал IN2: позиція (C2)
• 2 жили ((20 мА/10 В)/0 В)
Датчик IN1: позиція (C3)
• 2 жили ((20 мА/10 В)/+24 В)
• 3 жили ((20 мА/10 В)/0 В/+24 В)
Датчики IN1 і IN2: позиція (C4)
• 2 жили ((20 мА/10 В)/+24 В)
• 3 жили ((20 мА/10 В)/0 В/+24 В)
200
MP
20 мА/10
Aux Ext. Off
IN2
Дистанційне
керування
Ext. Off MP
Aux
20 мА/10
IN2
Зовнішній
сигнал
Ext. Off
Aux MP 20 мА/10
IN2
Aux Ext. Off MP
20 мА/10
IN2
Датчик IN2
DDG
IN1 GND +24 В
GND
DDG
IN1 GND +24 В
GND
DDG
GND
GND IN1 +24 В
Датчик
DDG
GND IN1 GND +24 В
Датчик IN1
