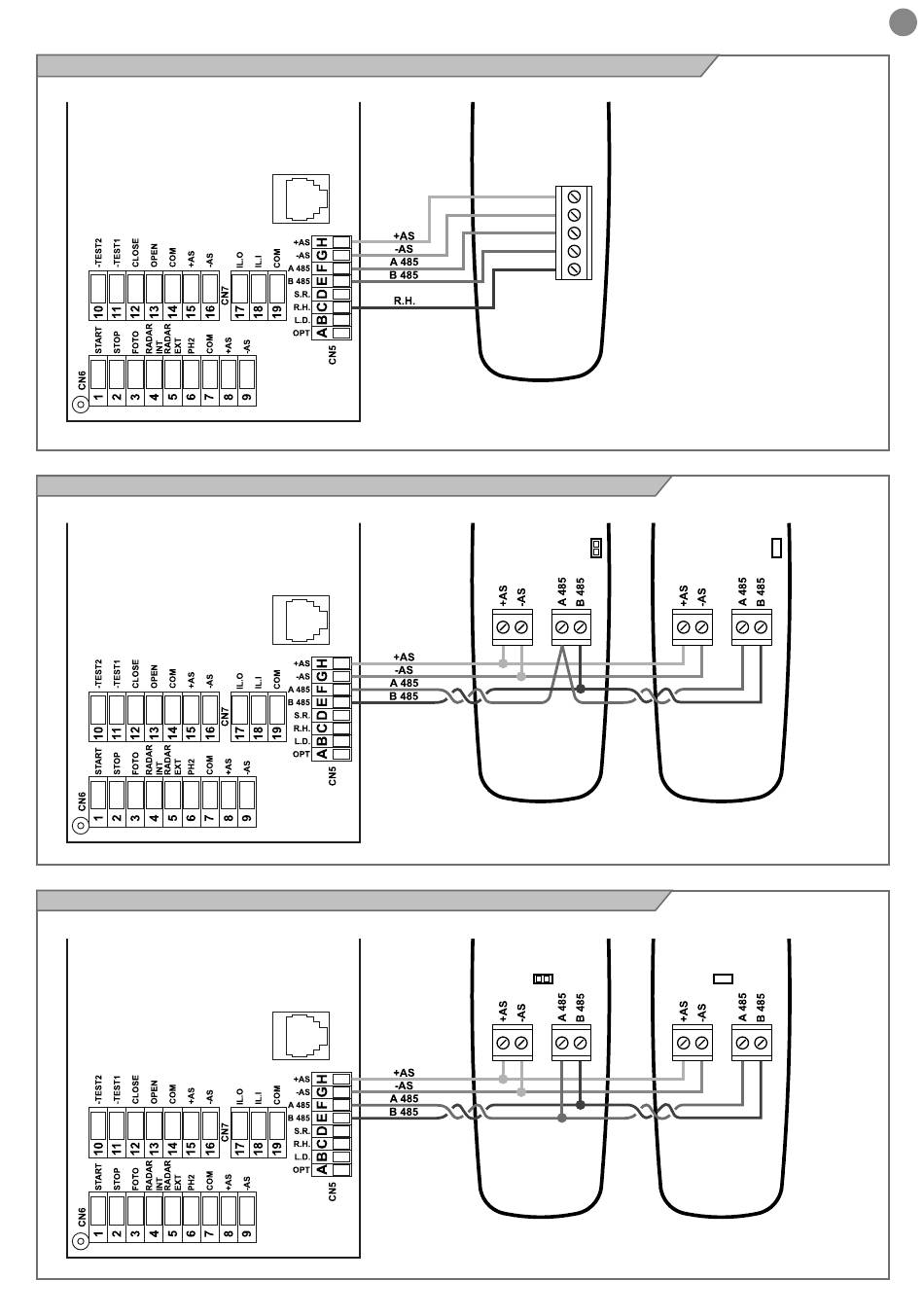

10.7 - Exemple de connexion des sélecteurs SEL1 et SEL2
10
.8 - Exemple de connexion du sélecteur SEL4
10
.9 - Exemple de connexion du sélecteur SEL5
PONT
TERMINAISON
OUVERT
CLAVIER 1
ATTENTION : POUR BIEN FONCTIONNER LE CLAVIER NÉCESSITE UN CÂBLE TORSADÉ D'UNE IMPÉ-
DANCE D'ENVIRON 120 ohms
PONT
TERMINAISON
OUVERT
ATTENTION : POUR BIEN FONCTIONNER LE CLAVIER NÉCESSITE UN CÂBLE TORSADÉ D'UNE IMPÉDA-
NCE D'ENVIRON 120 ohms
PONT
TERMINAISON
FERMÉ
CLAVIER 2
PONT
TERMINAISON
FERMÉ
