IT

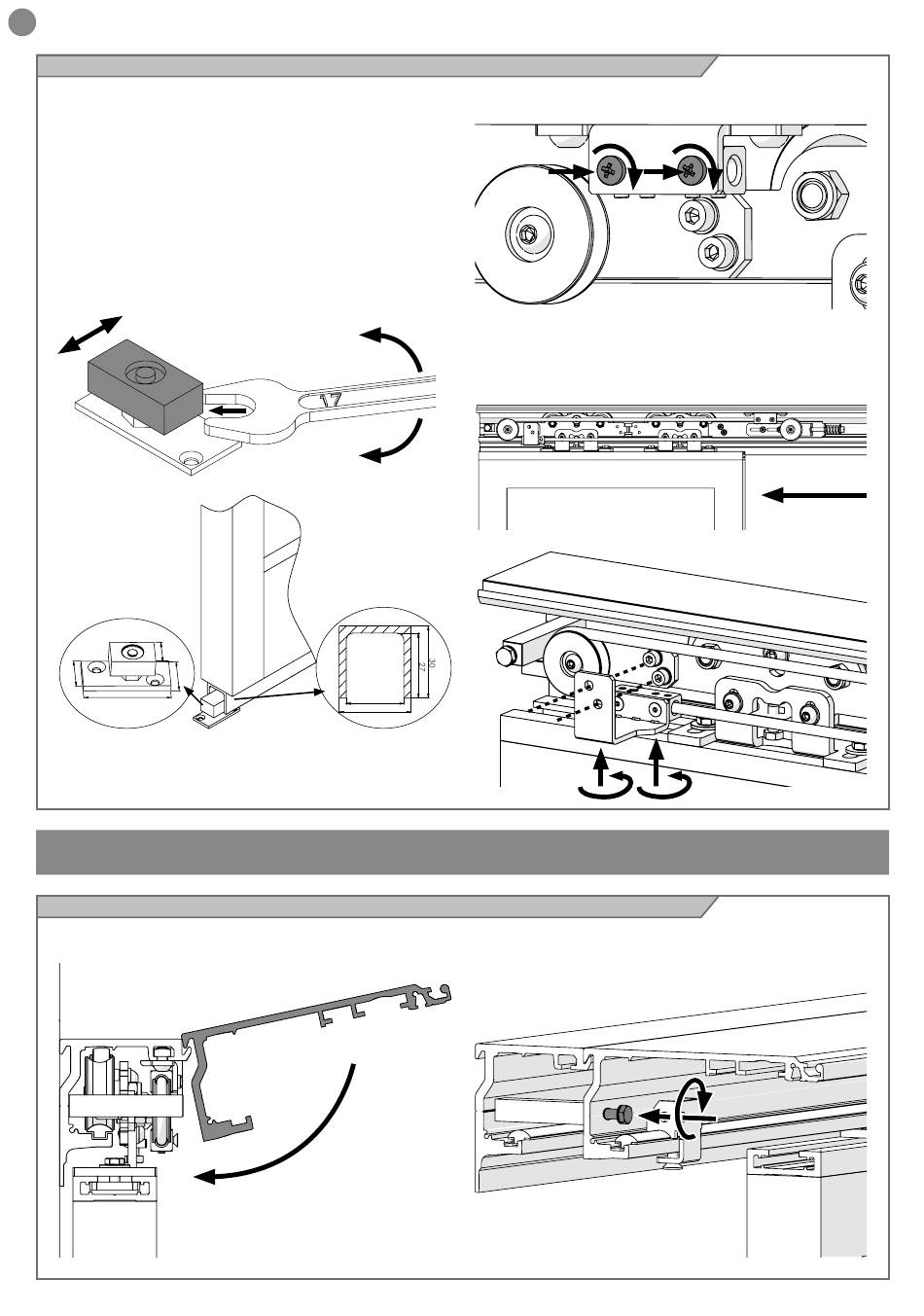

6.6 - Ancoraggio e preparazione dell'anta lenta
Fissare al pavimento il pattino di scorrimento che farà da riscontro
alla guida di scorrimento inferiore dell'anta (guida a pavimento). Il
posizionamento del pattino di scorrimento determina la posizione
verticale delle ante (messa "a piombo").
Il corretto posizionamento longitudinale del pattino di scorrimento
lo si ha quando esso risulta a filo con la parte posteriore dell'anta
in posizione di chiusura che, nel caso dell'anta lenta telescopica,
risulta essere quando l'anta si sovrappone al muro nella misura del
sormonto.
Fissare il pattino di scorrimento al pavimento utilizzando tasselli e
viti adeguati (non in dotazione).
PERNO CON BLOCCHETTO
IN TEFLON PA024
23
30
27
69
7 - MONTAGGIO TRAVE ANTERIORE
7.1 – Installazione trave 6.6 - Ancoraggio e preparazione anta lenta
Agganciare la trave anteriore alla trave telescopica posteriore.
18
Ricollegare il blocchetto cinghia fisso alla sua staffa sulla trave.
Portare l'anta in posizione di massima apertura ed allineare i fori della
staffa di collegamento del blocchetto cinghia mobile con le viti di fissaggio
della puleggia di rinvio fissa. In questa posizione fissare la staffa alla
cinghia avvitando i 2 grani inferiori posti all'estremità del blocchetto.
GUIDA A
PAVIMENTO
PA021
24
30
Ancorare la trave anteriore alla trave telescopica avvitando le
viti M6x20 TE con le relative rondelle dentellate alle colonnine,
attraverso i fori precedentemente preparati.
