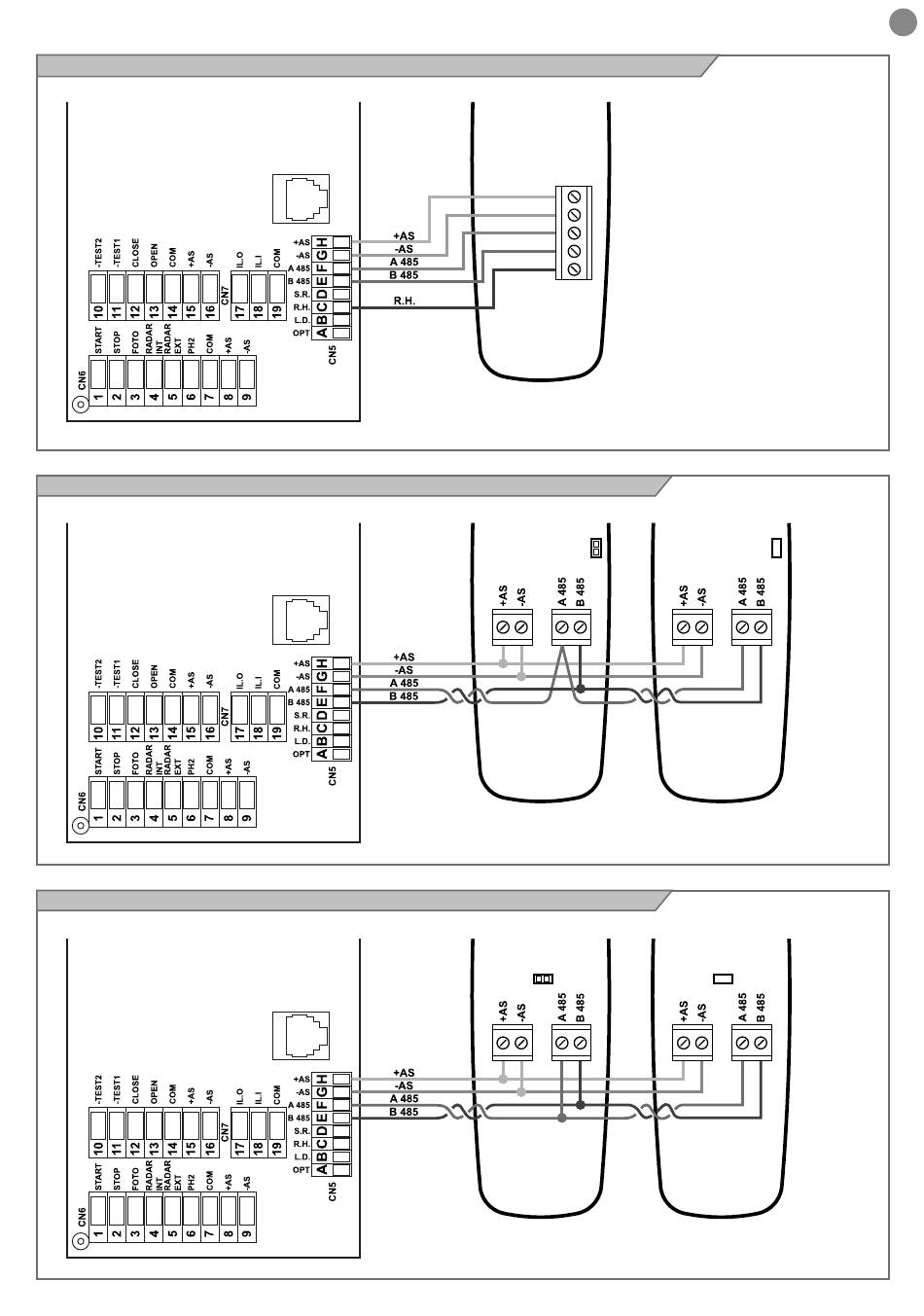

10.7 - Ejemplo de conexión selector SEL1 y SEL2
10
.8 - Ejemplo de conexión selector SEL4
10
.9 - Ejemplo de conexión selector SEL5
PUENTE
TERMINADOR
ABIERTO
TECLADO 1
ATENCIÓN: PARA EL CORRECTO FUNCIONAMIENTO EL TECLADO NECESITA UN CABLE TRENZADO
CON UNA IMPEDANCIA DE APROXIMADAMENTE 120 ohm
PUENTE
TERMINADOR
ABIERTO
ATENCIÓN: PARA EL CORRECTO FUNCIONAMIENTO EL TECLADO NECESITA UN CABLE TRENZADO
CON UNA IMPEDANCIA DE APROXIMADAMENTE 120 ohm
PUENTE
TERMINADOR
CERRADO
TECLADO 2
PUENTE
TERMINADOR
CERRADO
ES
105
