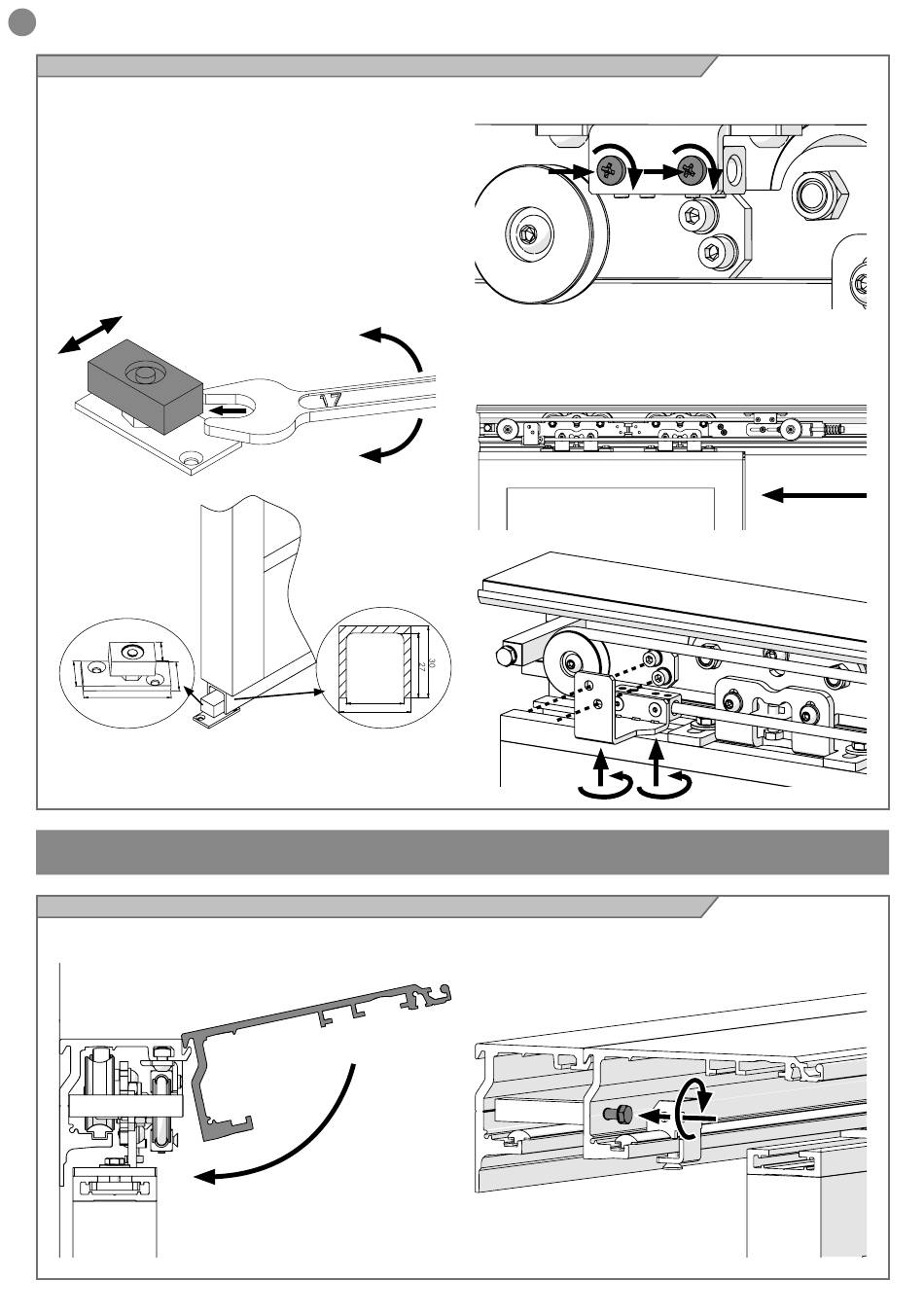

6.6 - Anclaje y preparación de la hoja lenta
Fije el patín deslizante al suelo, que coincidirá con la guía
deslizante inferior de la hoja (guía del piso). El posicionamiento del
patín deslizante determina la posición vertical de las hojas (ajuste
"en plomo").
El posicionamiento longitudinal correcto del patín deslizante es
cuando se nivela con la parte trasera de la hoja en la posición
cerrada que, en el caso de la hoja telescópica lenta, es cuando
la hoja se superpone a la pared en la medida de superposición.
Fije el patín deslizante al suelo con los tapones y tornillos
apropiados (no suministrados).
PERNO CON BLOQUE
DE TEFLÓN PA024
23
30
27
69

7 - MONTAJE DE LA VIGA DELANTERA

7.1 – Instalación de vigas 6.6 - Ancoraggio e preparazione anta lenta
Fije la viga delantera a la viga telescópica trasera.
94
Vuelva a conectar el bloque de correa fija a su soporte en la viga.
Mueva la puerta a la posición de apertura máxima y alinee los
orificios en el soporte de conexión del bloque de correa móvil con
los tornillos de fijación de la polea de retorno fija. En esta posición
fije el soporte a la correa atornillando los 2 tornillos de arranque
inferiores en el extremo del bloque.
GUÍA EN EL
SUELO PA021
24
30
Anclaje la viga delantera a la viga telescópica atornillando los
tornillos M6x20 TE con sus arandelas ranuradas a las columnas, a
través de los orificios previamente preparados.
