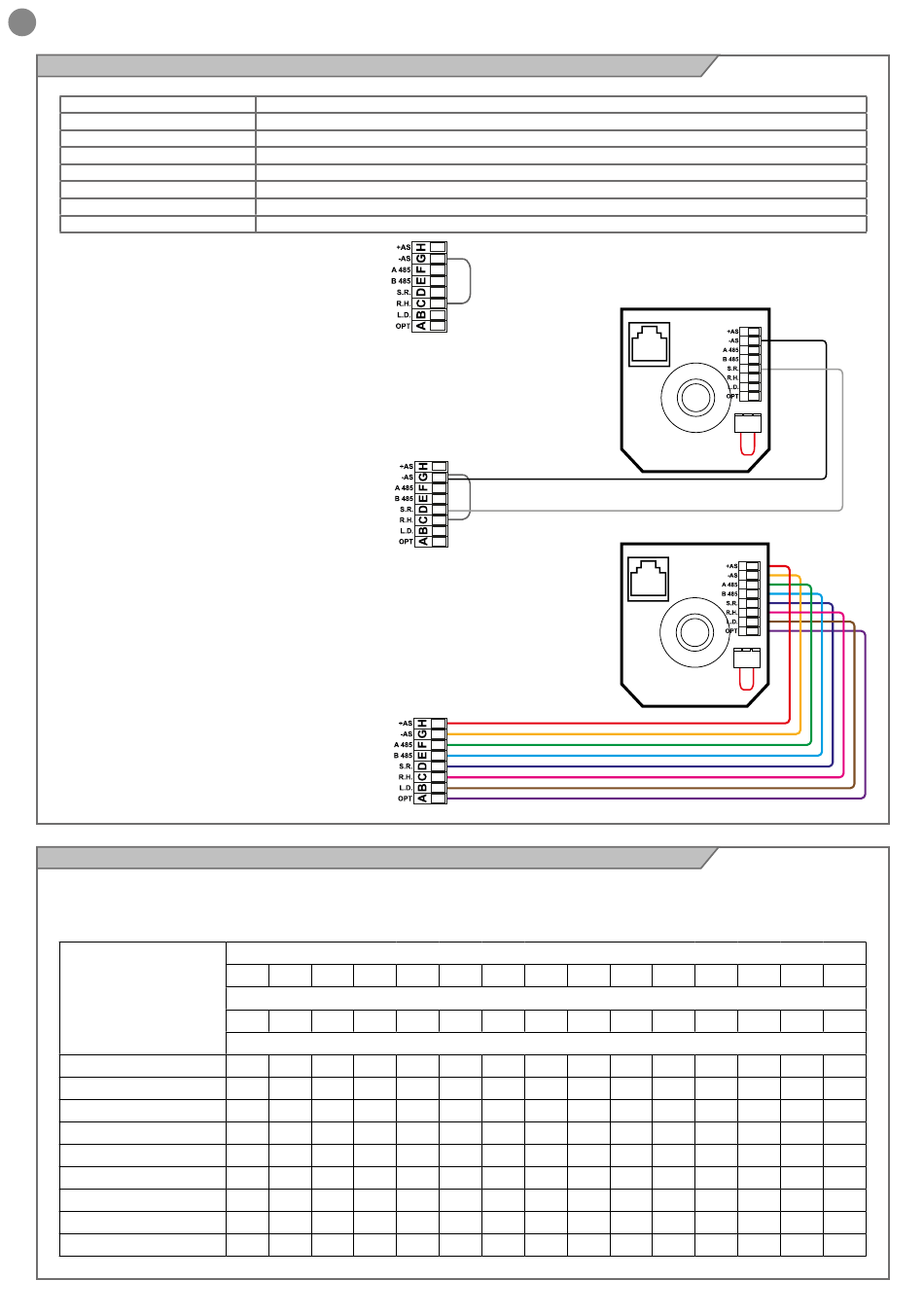

10.10 - Ejemplo de conexión selector manual SMNPAE
+AS
-AS
A 485
B 485
S.R.
R.H.
L.D.
OPT
1) - Sin selector manual
En el caso de que no se quiera el selector manual es obligatorio
realizar un puente en el conector CN5 entre la conexión -AS y R.H.
2) - Con selector manual 2 cables
Con la conexión solo con 2 cables se pierde: indicación luminosa
led de errores, reset hardware, conexión del terminal EASY2.
3) - Con selector completo
Instalación recomendada.

10.11 - Primera puesta en marcha

La central CTLEV responde al EN60335 y EN16005, en caso
de que las seguridades no fueran supervisadas y debidamente
conectadas a las entradas de test estará a cargo del instalador
90%
del recorrido para
hoja D (m)
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
106
150 140 130 120 110
0,15 0,16 0,16 0,17 0,18
4,7 4,6 4,4 4,2
5,4 5,2 5,0 4,8
6,0 5,8 5,6 5,4
6,7 6,5 6,3 6,0
7,4 7,1 6,9 6,6
8,0 7,8 7,5 7,2 6,9
8,7 8,4 8,1 7,8 7,5
9,4 9,1 8,7 8,4 8,0
10,0 9,7 9,4 9,0 8,6
Positivo alimentación selector
Negativo alimentación selector
Conexión para programador EASY
Conexión para programador EASY
Selector rotatorio
Restablecimiento
Led de indicación de error
Opcional (no utilizado)
configurar el automatismo haciendo de manera que los parámetros
correspondan con cuanto indicado en la tabla de abajo.
Masa de la hoja
100 90 80 70
Velocidad máxima del recorrido (m/s)
0,18 0,19 0,21 0,22
Tiempo mínimo del recorrido (s)
4,0 3,9 3,7 3,5 3,2
4,6 4,4 4,2 3,9 3,7
5,2 4,9 4,7 4,4 4,1
5,8 5,5 5,2 4,9 4,6
6,3 6,0 5,7 5,4 5,1
6,6 6,2 5,9 5,5
7,1 6,8 6,4 6,0
7,7 7,3 6,9 6,4
8,2 7,8 7,3 6,9
60 50 40 30
0,24 0,26 0,29 0,34 0,41
3,0 2,7 2,5 2,1 1,8
3,4 3,1 2,8 2,4 2,0
3,8 3,5 3,1 2,7 2,2
4,3 3,9 3,5 3,0 2,5
4,7 4,3 3,8 3,3 2,7
5,1 4,7 4,2 3,6 3,0
5,5 5,0 4,5 3,9 3,2
5,9 5,4 4,9 4,2 3,5
6,4 5,8 5,2 4,5 3,7
20 10
0,58
1,3
1,4
1,6
1,8
1,9
2,1
2,3
2,5
2,6
