Fixation Du Chariot Sur Le Profil Adaptateur; Préparation Des Portes Lentes Arrière - Key Automation LEV3281LT Instructions And Warnings For Installation And Use

FR

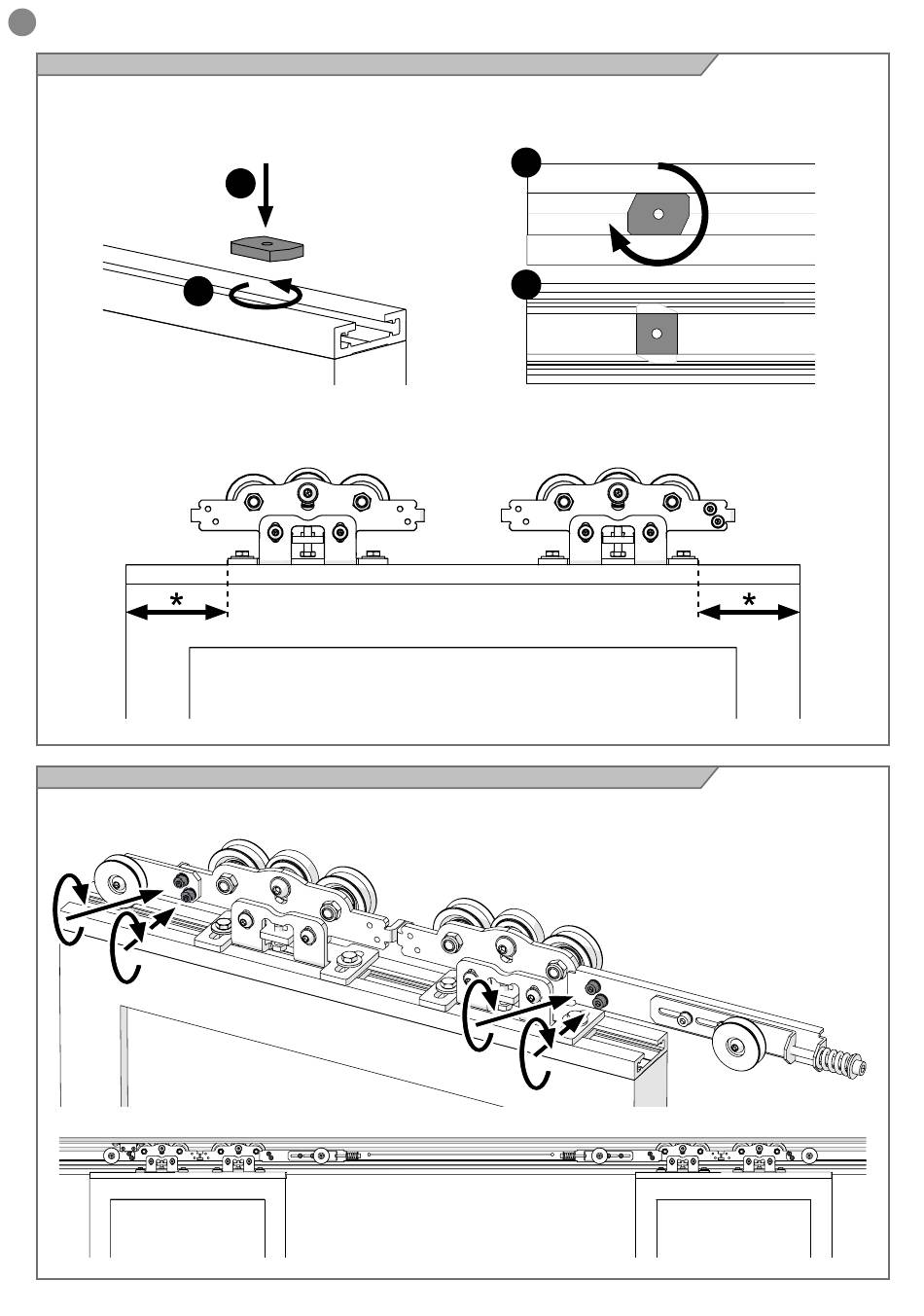

6.3 - Fixation du chariot sur le profil adaptateur

Le chariot est fixé au profil adaptateur par deux plaques de fixation.
La figure suivante montre le mécanisme d'insertion des plaques
de fixation sur le profil adaptateur.
Enfin, fixer les chariots avec les vis M6x14 TE spécifiques. Pour
les dimensions de positionnement du chariot par rapport à la porte,
se référer aux tableaux de la section « hauteur d'installation »
6.4 - Préparation des portes lentes arrière
Prenez la porte arrière et fixez les poulies de retour avec le tendeur de courroie faisant face au passage (voir les schémas d'installation).
130
1
2
N.B. Faire attention au sens de la plaque qui doit correspondre aux
indications de la figure. Autrement, la plaque pourrait se décrocher
au moment du serrage de la vis.
1
2
(*références paragraphes 5.4, 5.5, 5.6) en fonction du type de
porte à installer (lente ou rapide), en cas d'ouverture simple ou
double.
