IT

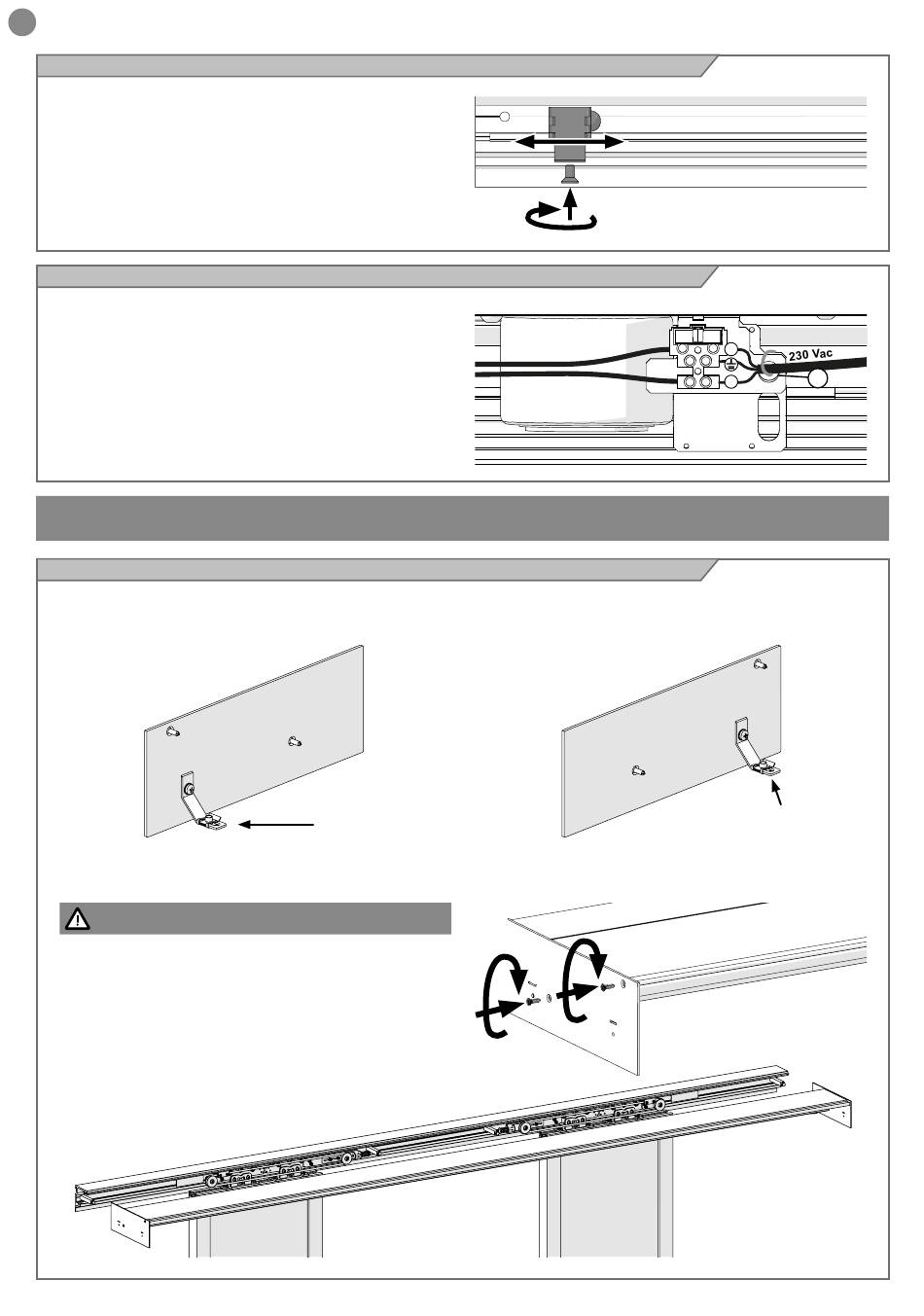

8.5 - Regolazione dei finecorsa sul profilo anteriore
Per la regolazione dei finecorsa meccanici, allentare la vite
indicata in figura e spostare il finecorsa nella posizione corretta.
Serrare la vite.
N.B. Non serrare eccessivamente la vite. Durante il
funzionamento, l'anta si fermerà circa 10 mm prima del
tampone del finecorsa
8.6 - Cablaggio della porta alla linea
Collegare i cavi di rete al morsetto in ingresso linea come da
immagine. La linea deve essere adeguatamente protetta da
cortocircuito. Fissare il cavo 230 Vac con una fascietta al foro
sottostante (A).
9 - INSTALLAZIONE PANNELLI DI PROTEZIONE
9.1 - Montaggio dei coperchi laterali
Nella figura seguente sono mostrati i coperchi laterali nelle due
varianti destra DX e sinistra SX, dove per destro si intende il
Coperchio
laterale sinistro
Il montaggio del coperchio, come illustrato nella figura seguente, avviene per avvitatura di 2 viti autofilettanti sull'estruso di alluminio della
trave anteriore.
ATTENZIONE !
Prestare attenzione
dell'automazione per le versioni con trave ad incasso su vano a
muro. Nelle versioni "da incasso" è infatti necessario considerare
5mm in aggiunta alla lunghezza della trave per considerare lo
spessore dei tappi laterali, ed essi verranno fissati alla sezione del
profilo trave anteriore prima che esso venga montato sul profilo
della trave telescopica posteriore.
22
Staffa di fissaggio
pannello cover
alle dimensioni di ingombro
coperchio che viene montato sull'estremità destra della trave vista
di fronte e idem per il sinistro.
Coperchio
laterale destro
totale
L
A
N
Staffa di fissaggio
pannello cover
