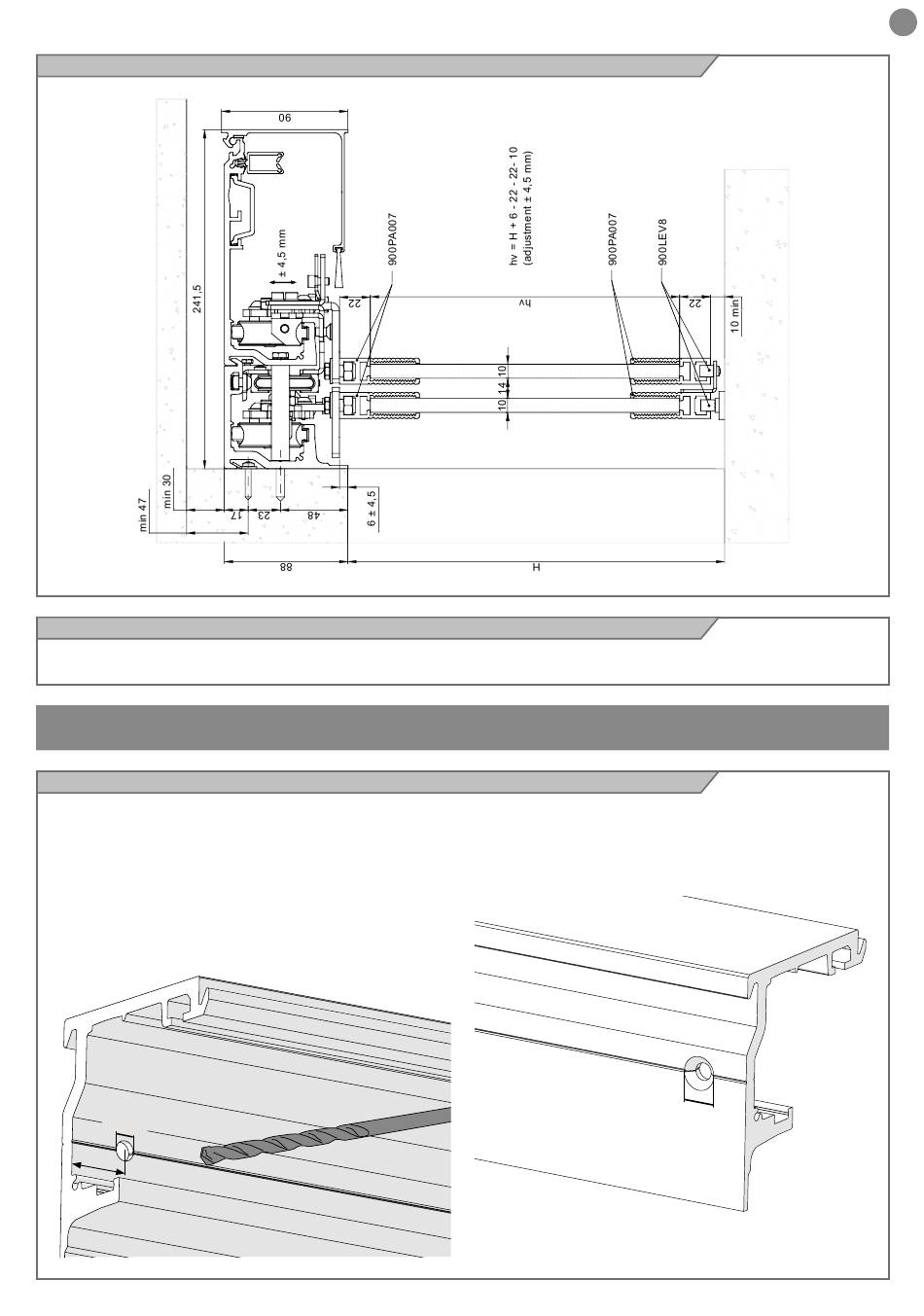

4.2 - Quote installazione con ante vetro - Vista Laterale
4.3 - Installazione con profilo a sfondamento
Vedere le relative istruzioni del KIT certificato KITANTSF2C.
5 - INDICAZIONI PER IL FISSAGGIO
5.1 - Preparazione dei profili
Prima di procedere all'installazione è necessario preparare le travi.
Prendere entrambe le travi (telescopica e anteriore), rimuovere i
finecorsa, togliere il binario di scorrimento e il profilo antivibrante per
evitare danneggiamenti.
Prendere la trave telescopica ed eseguire i fori da Ø6.5mm per il
posizionamento delle colonnine: utilizzare la linea di riferimento e
forare a 20mm dal bordo. Nel caso di apertura doppia aggiungere
altre due forature nella posizione "Lc" indicata negli schemi di
installazione. Eseguire i fori nella medesima posizione sul profilo
trave anteriore.
6 , 5 m m
2 0 m m
Svasare i fori nella parte posteriore della trave esclusivamente del
profilo trave telescopico fino ad un diametro esterno della svasatura
di 12.5mm: verificare che la testa della vite svasata M6x20 non
sporga dal profilo: in caso contrario aumentare la svasatura.
1 2 , 5 m
m
