6 - PREPARAZIONE ANTA

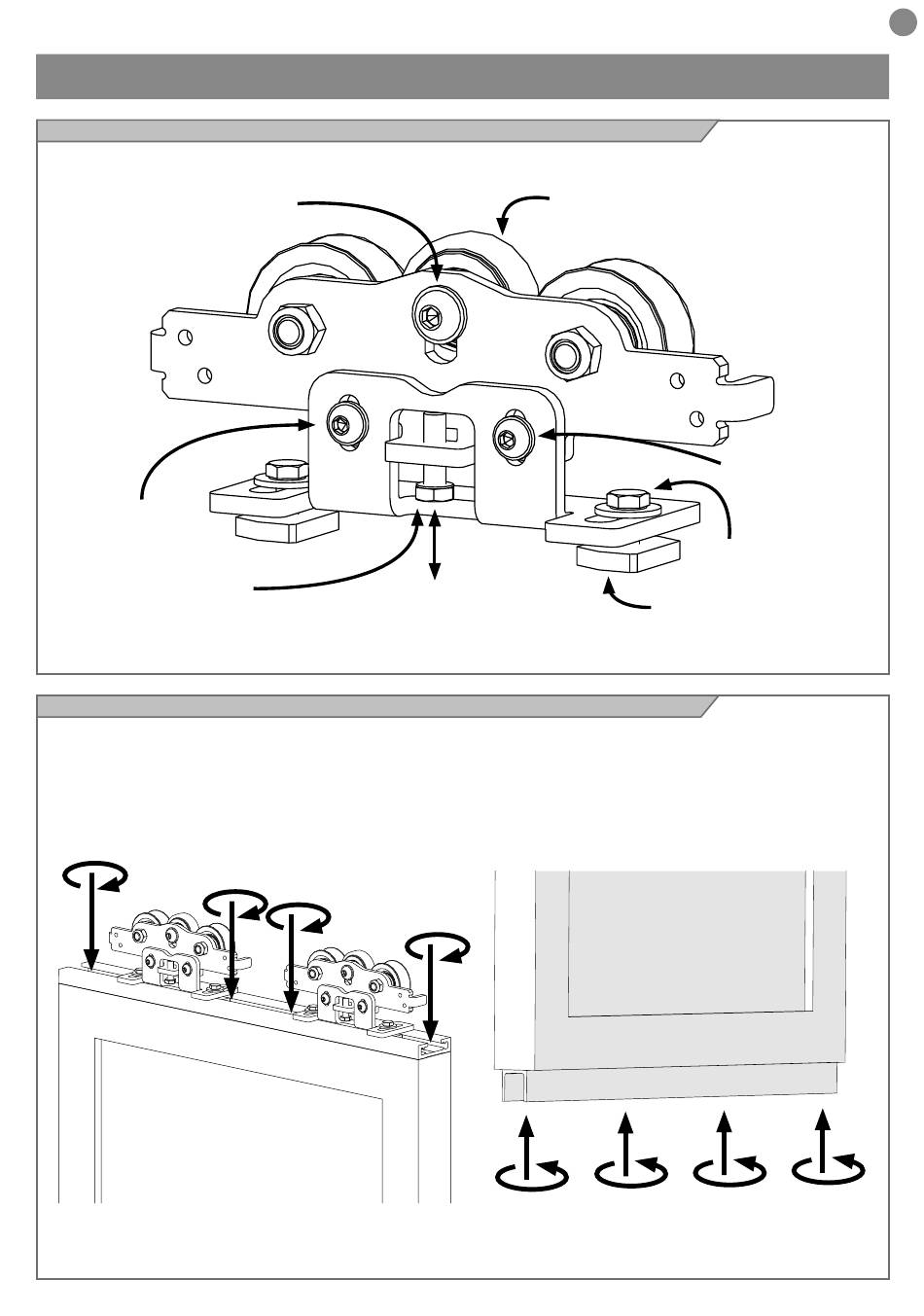

6.1 - Dettaglio del carrello
Vite di regolazione ruota
anti deragliamento
Viti di bloccaggio staffa
supporto anta
Vite di regolazione
altezza anta
6.2 - Montaggio dei carrelli sulle ante con profilo adattatore ribassato
Tagliare a misura il profilo adattatore superiore, realizzare i fori per
le viti di fissaggio dell'anta in corrispondenza dell'apposita tacca sul
profilo adattatore e fissare il profilo sull'anta con le viti.
N.B. Prestare attenzione a non inserire le viti in corrispondenza
dei fissaggi dei carrelli.
Regolazione altezza anta
consentita ± 4,5 mm
Tagliare a misura la guida a pavimento inferiore, realizzare i fori per
le viti di fissaggio dell'anta al centro della guida e fissare il profilo
sull'anta con le viti.
Ruota anti deragliamento
Vite di fissaggio
Piastra di
fissaggio anta
IT
Viti di bloccaggio staffa
supporto anta
anta
