FR
Positionnez les colonnes sur le côté intérieur et fixez-les à la poutre
à l'aide des vis à tête fraisée M6x20.

5.2 - Fixation

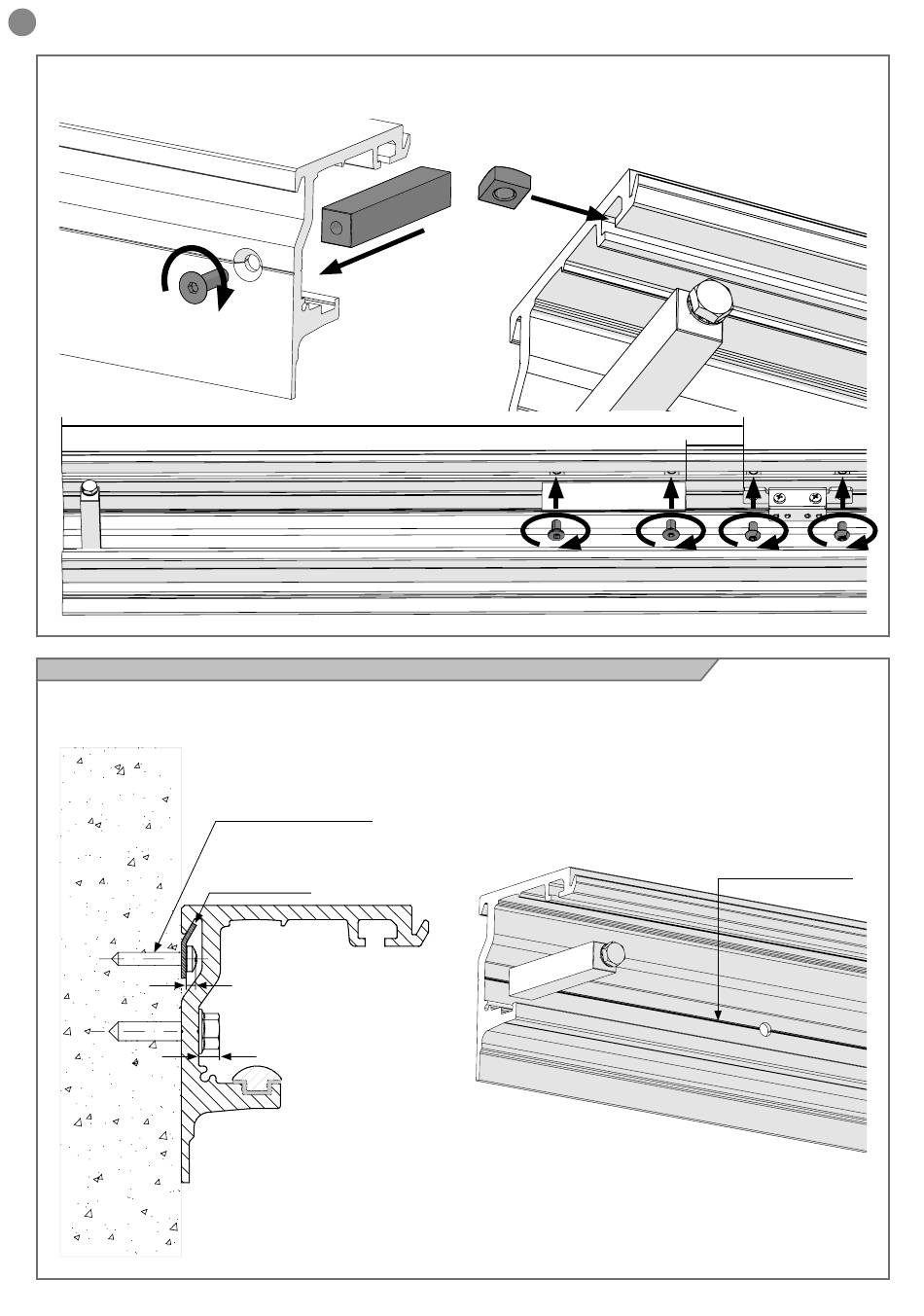

Les figures suivantes représentent le schéma de fixation de
l'automatisme au mur.
124
Diamètre de vis max. Ø 4,2 mm
Étrier d'accrochage
3,5 max
6,5 max
Prenez le profil de poutre télescopique et insérez les écrous carrés
M6 du côté du bloc de fixation de courroie ronde (dimension "Lbl")
et le support « L » dans la fente appropriée, en les positionnant
comme indiqué dans les schémas d'installation. Arrêtez leur
position en serrant les vis.
Lbl
Le support de couplage peut être utilisé pour faciliter l'assemblage
de l'automatisation. Il est conseillé de fixer d'abord la vis centrale
puis les vis latérales afin de bien pouvoir mettre à niveau la poutre.
Des vis d'une hauteur de tête ne dépassant pas 3,5 mm et d'un
diamètre maximal de 4,2 mm doivent être utilisées pour fixer le
profil d'attelage. Percez la poutre à l'encoche appropriée, comme le
montre la figure ci-dessous.
40 mm
Encoche de référence
pour les trous de fixation
au mur
