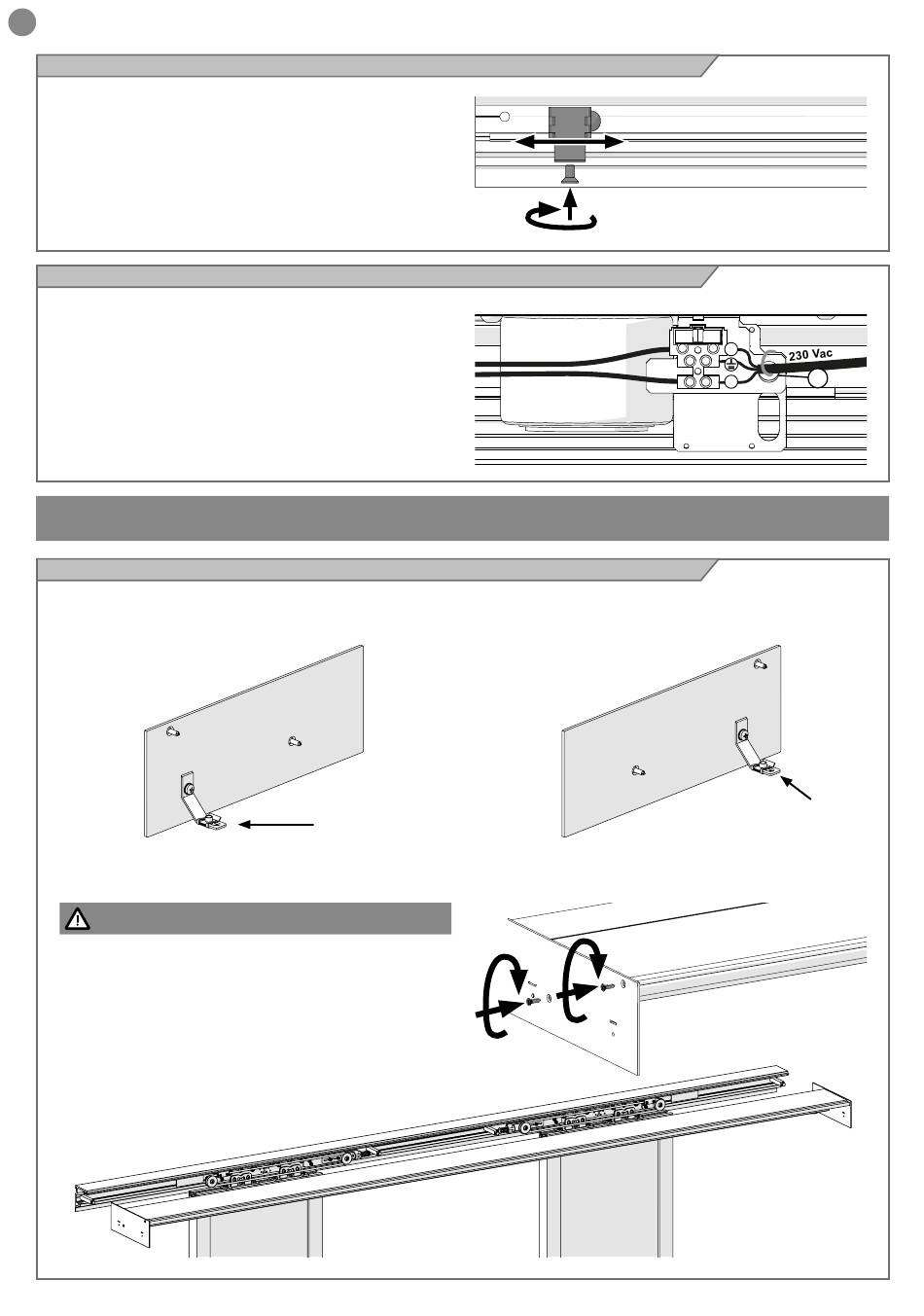

8.5 - Réglage des interrupteurs de fin de course sur le profil avant
Pour régler les fins de course mécaniques, desserrer la vis
indiquée dans la figure et déplacer le fin de course dans la bonne
position. Serrer la vis.
N.B. Ne pas serrer excessivement la vis. Pendant le
fonctionnement, le vantail s'arrêtera à environ 10 mm avant le
tampon de la fin de course
8.6 - Câblage de la porte à la ligne
Connecter les câbles de réseau à la borne d'entrée de la ligne,
comme illustré sur l'image. La ligne doit être adéquatement
protégée contre les courts-circuits. Fixer le câble 230 Vca avec un
collier au trou en dessous (A).

9 - INSTALLATION DES PANNEAUX DE PROTECTION

9.1 - Montage des couvercles latéraux
La figure suivante montre les couvercles latéraux dans les deux
variantes droite D et gauche G, où droite signifie que le couvercle
Couvercle
latéral gauche
Le montage du couvercle est réalisé, comme représenté sur la figure suivante, par vissage de 2 vis autotaraudeuses sur l'aluminium
extrudé de la poutre avant.
ATTENTION !
Faites attention aux dimensions globales de l'automatisation
pour les versions avec poutres encastrées sur un compartiment
mural. Dans les versions « encastrées », il est en effet nécessaire
de considérer 5mm en plus de la longueur de la poutre pour
considérer l'épaisseur des couvercles latéraux, et ils seront fixés à
la section du profil de poutre avant son montage sur le profil de la
poutre télescopique arrière.
136
est monté sur l'extrémité droite de la poutre vue de face et où
gauche signifie le contraire.
Couvercle
latéral droit
Étrier de fixation
de panneau de
couverture
L
A
N
Étrier de fixation
de panneau de
couverture
