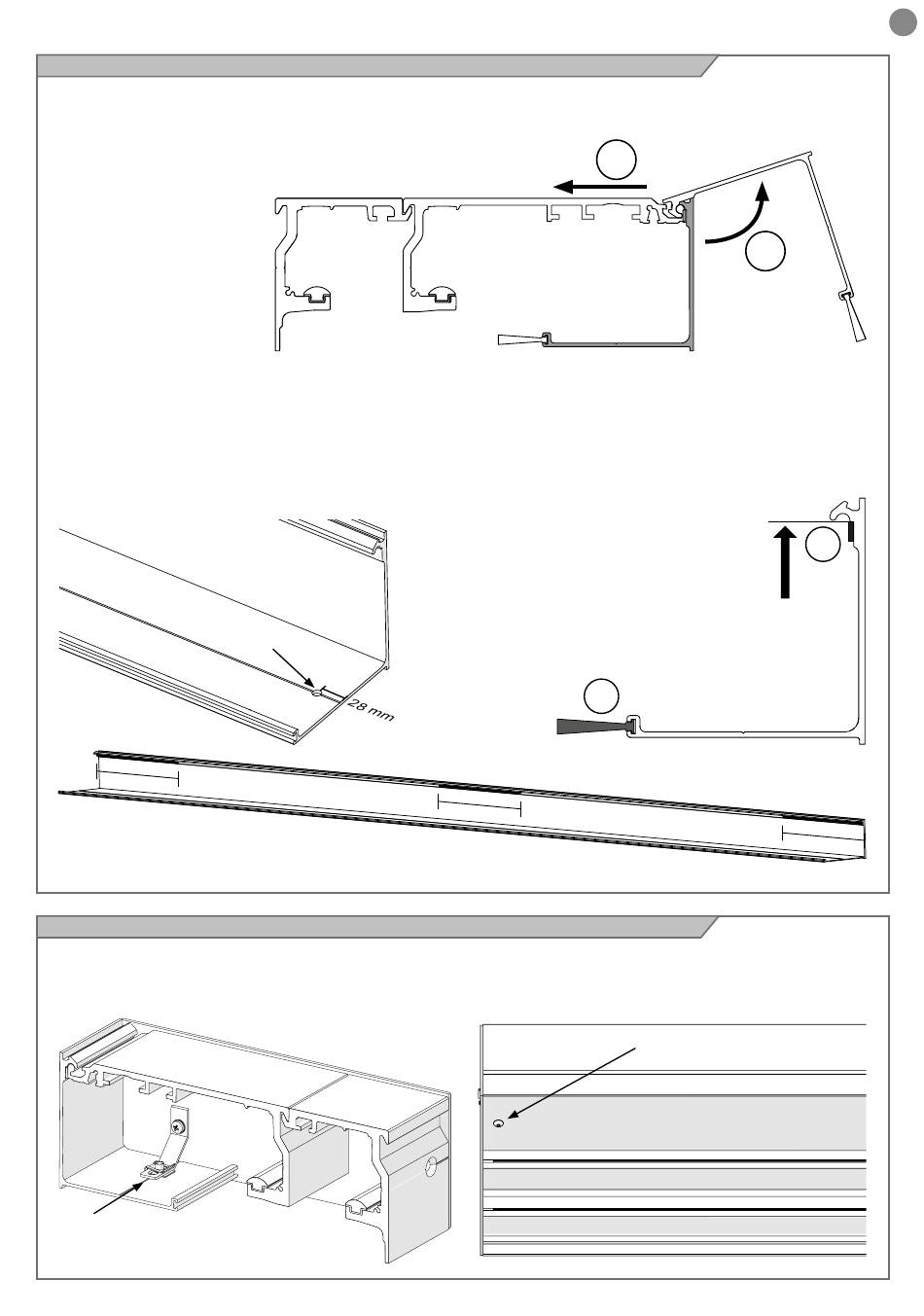

9.2 - Preparazione del profilo coperchio frontale
Il profilo coperchio frontale è dotato di un innesto che permette di
mantenere la posizione aperta a 110° per permettere interventi di
manutenzione.
Per l'inserimento delle viti di bloccaggio è necessario praticare una
serie di fori in corrispondenza delle apposite tacche e secondo le
seguenti indicazioni.
Per la preparazione del coperchio sono necessari:
Fori per le viti di fissaggio al coperchio FIG. 1:
Praticare due fori Ø5,5 su entrambe le estremità del pannello a 28
mm di distanza dal bordo.
Applicazione di una guarnizione antivibrante (A) e dello
spazzolino (B) FIG. 2:
FIG. 1
40 cm
9.3 - Bloccaggio del profilo coperchio frontale
Il bloccaggio del pannello si effettua in corrispondenza delle
estremità della trave. In corrispondenza del foro del pannello si
dovrebbe trovare la clip metallica ancorata al coperchio laterale; se
Clip M5 di
fissaggio
Ø 5,5
2
Inserire lo spazzolino "B" nella sede apposita, facendolo scorrere fino
alla fine della cover.
La guarnizione antivibrante (A) deve essere posizionata alle estremità
e al centro del profilo coperchio, in pezzi lunghi circa 40cm (Fig.3).
Eseguire l'allineamento della guarnizione al profilo come in Fig.2.
B
FIG. 3
40 cm
la clip non è allineata con il foro della trave spostarla fino a trovare
il corretto allineamento. Inserire la vite M5x10 TB ed avvitare fino al
bloccaggio completo.
1
FIG. 2
A
40 cm
Vite di
fissaggio
IT
