HOMCOM A91-234V00 Assembly Instruction Manual page 27

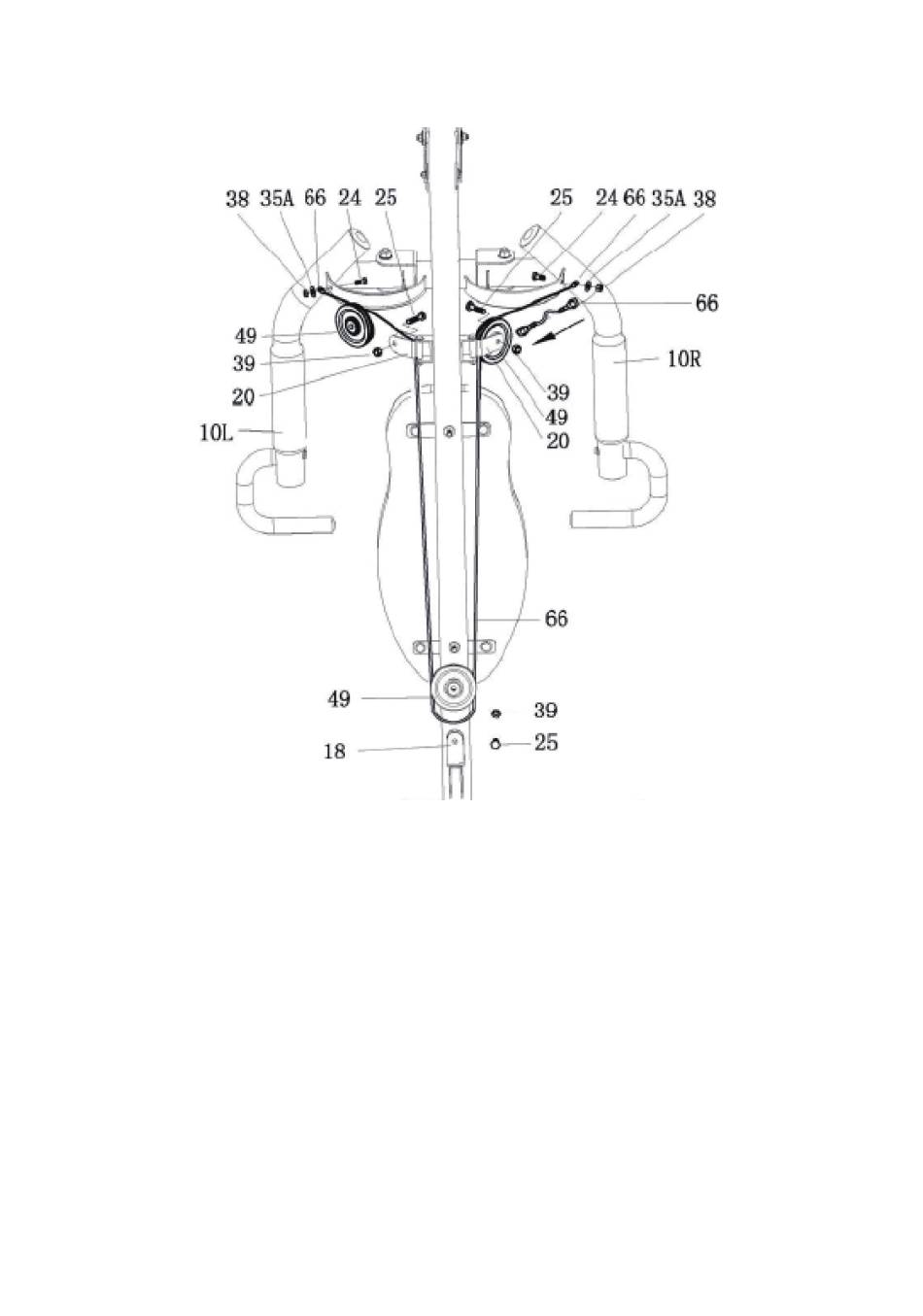

Passaggio G:
1. Fissare un'estremità del cavo per il braccio a farfalla (66) al
gancio sul braccio a farfalla destro (10R) – serrare utilizzando un
bullone a testa esagonale (24), una rondella piatta (35A) e un dado
in nylon (38) .
2. Far passare il cavo (66) attorno alla puleggia (49), e poi fissare la
puleggia (49) alla staffa (20) sul lato destro del tubo di supporto
verticale (05) – serrare con un bullone a testa esagonale (25) e un
bullone in nylon (39).
3. Far passare l'altra estremità del cavo (66) verso il basso attorno
alla puleggia (49). Fissare la puleggia (49) alla parte superiore della
staffa a due vie (18) – serrare con una vite a testa esagonale (25) e
un dado in nylon (39).
-25-
