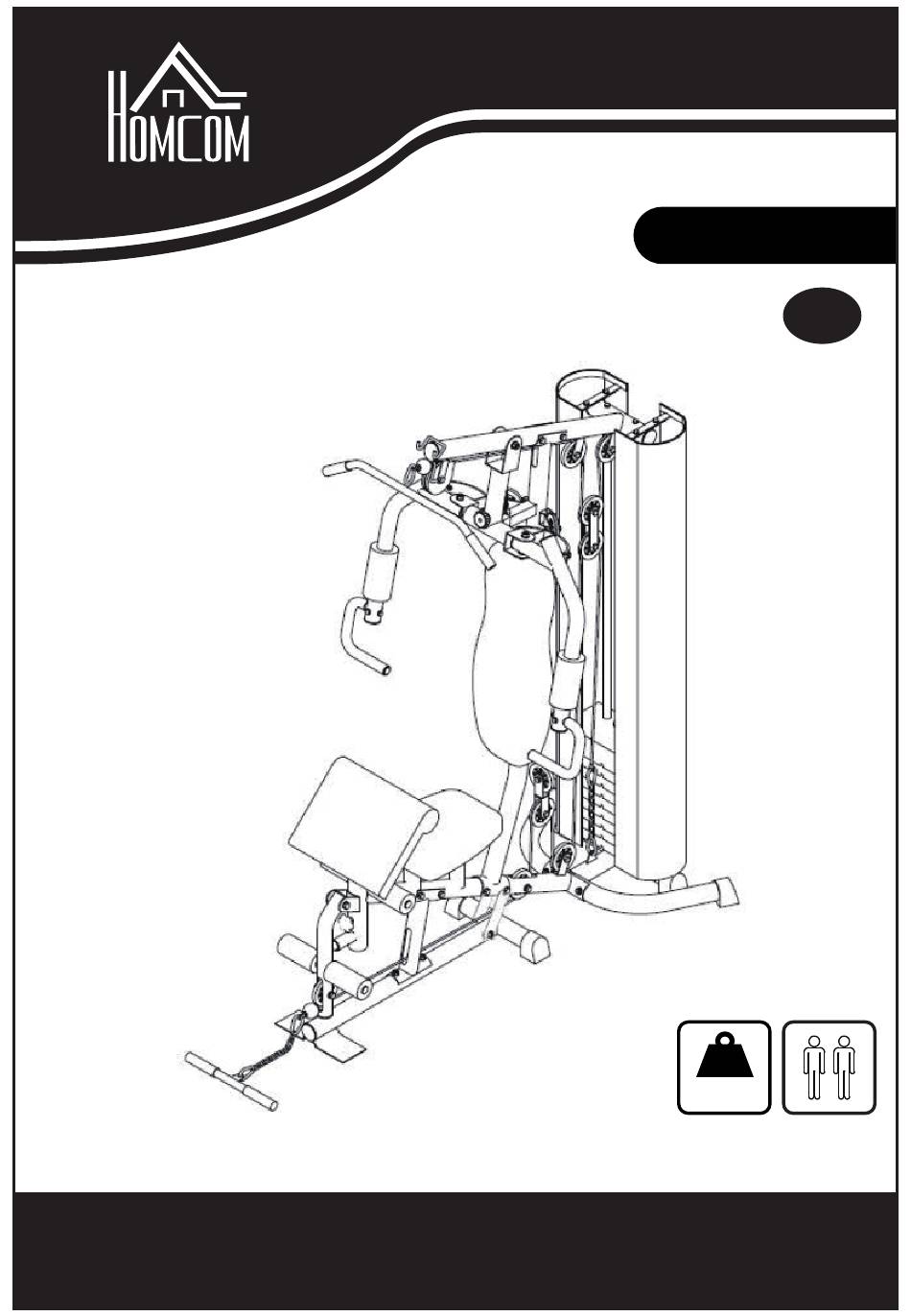

INald016_FR

A91-234V00

STATION DE MUSCULATION

150KG

Max 150kg

IMPORTANT : A LIRE ATTENTIVEMENT ET À CONSERVER POUR

CONSULTATION ULTÉRIEURE.

INSTRUCTIONS D'ASSEMBLAGE

Need help?

Do you have a question about the A91-234V00 and is the answer not in the manual?

Questions and answers

Tony

March 13, 2025

What is part 74 (spring) used for and where does it fit?

Summary of Contents for HOMCOM A91-234V00

Page 1 INald016_FR A91-234V00 STATION DE MUSCULATION 150KG Max 150kg IMPORTANT : A LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION ULTÉRIEURE. INSTRUCTIONS D’ASSEMBLAGE...
Page 2 PACKING DETALS:TOTAL 4 BOXES BOX-1/4 Boîte d'accessoires Boîte d'accessoires Description Qté Description Qté Description Qté Poulie Cadre de Support base Poulie Poulie A Support à deux voies Stabilisateur pour Poulie arrière Support de Capuchon poulie Petite poulie Tube de Sangle de support de la connexion selle...
Page 3 PACKING DETALS:TOTAL 4 BOXES BOX-2/4 BOX-3/4 Qté Qté Description Description Pile de poids Bras papillon - 10 Lbs Gauche / Droit Tige de selle Tube de pont BOX-4/4 Qté Description Barre de traction Pile de poids 10 Lbs Mousse Bras de papillon Pile de poids 8 Lbs...
Page 4 Introduction Sécurité et Avertissements Vue d'ensemble Assemblage...
Page 9 INTRODUCTION ● Insérez la goupille dans le poids que vous souhaitez et soulevez. ● Idéal pour les tractions, les pull-overs et les pull-downs, en vous servant des barres latérales. ● Pour vos entraînements de jambes, tirez avec le footwrap. ● Coussinets de biceps réglables.
Page 10: Vue D'ensemble
VUE D’ENSEMBLE Ajouter une pièce de connexion...
Page 11 Pièce Description QTÉ Pièce Description QTÉ Cadre de base Ecrou en nylon M10 Tige de selle Écrou en nylon M12 Stabilisateur Goupille fixe pour la pile arrière de poids Tube de support Capuchon d'extrémité de la selle Tube de support Bouchon rond Φ60 du montant Tube de support...
Page 12 Boulon à tête hex Pile de poids 10 Lbs M10 x 45mm Boulon à tête hex Câble Barre de traction M10 x 75mm Boulon à tête hex Câble Bras papillon M10 x 70 mm Boulon à tête hex Câble Barre de tirage M12 x 80mm inférieur Boulon à...
Page 13 ASSEMBLAGE Étape A: 1. Fixez la tige de siège (02) au cadre de base (01) à l'aide de deux boulons hexagonaux (27), de quatre rondelles incurvées (34) et de deux écrous en nylon (39). -11-...
Page 14 2. Monter le tube de support du siège (04) à la tige de siège (02) à l'aide de deux boulons à tête hexagonale (30), de quatre rondelles plates (35) et de deux écrous en nylon (39). 3. Monter le stabilisateur arrière (03) sur le tube de support du siège (04) à...
Page 15 Étape B: 1. Monter le support de la housse en tissu (73) sur le côté gauche du stabilisateur arrière (03) - serrer à l'aide de deux boulons à tête hexagonale (24) et de deux rondelles (35A). 2. Répéter la même chose sur le côté droit du stabilisateur arrière. -13-...
Page 16 3. Faire passer les deux tubes de guidage (07) à travers les anneaux en caoutchouc (48) et dans les trous du stabilisateur arrière (3) - serrer par le bas à l'aide de deux rondelles incurvées (33) et de deux boulons hexagonaux à tête (22). 4.
Page 17 Étape C: 1. Attacher le support de la housse en tissu (73) au tube de pont (08) à l'aide de quatre boulons à tête hexagonale (24). Fixez le tube de guidage (07) au tube de pont (08) à l'aide de deux boulons à tête hexagonale (22).
Page 18 2. Monter le tube en pont (08) sur le tube de support du montant (05) - le fixer à l'aide de deux boulons à tête hexagonale (30), quatre rondelles plates (35) et deux écrous en nylon (39). 3. Installer le cadre de base (01) sur le tube de support du montant (05).
Page 19 Étape D: 1. Fixer le support du dossier (15) au coussin du dossier (59) - serrer à l'aide de deux rondelles plates (35A) et de deux boulons à tête hexagonale (24). -17-...
Page 20 2. Fixez le coussin du dossier (59) au tube de support vertical (05), en insérant la vis du support du dossier (15) dans le trou du tube de support du montant (05) - fixez-la à l'aide d'une Rondelle incurvée (34) et d'un écrou en nylon M10 (39). 3.
Page 21 6. Fixez deux tubes en mousse pour la flexion de la jambe (14) dans les trous du tube de flexion de la jambe (06) et le support avant/- supérieur du tube de support du siège (04). 7. Installer les deux mousses pour le tube de flexion de jambe (54) des deux côtés de chaque tube de flexion de jambe (14).
Page 22 Étape E: 1. Monter l'unité de traction (09) sur le tube du pont (08), puis insérer l'axe de l'unité de traction (21) - fixer à l'aide de deux anneaux en métal pulvérulent (31A), deux rondelles plates (36) et deux écrous en nylon (40).
Page 23 2.Fixez le bras papillon droit (10D) sur le côté droit de l'unité de traction (09) à l'aide de deux anneaux en métal pulvérulent (31), d'un boulon à tête hexago- nale (16) et de deux rondelles plates (36) - serrez avec deux écrous en nylon (40).
Page 24 5.Fixer la poignée (11) sur le bras papillon droit (10D) - serrez avec trois rondelles incurvées (33) et trois boulons à tête hexagonale (22). Répéter l'opération pour le bras papillon gauche (10G) en utilisant l'autre guidon (11G). 6.Installez deux supports de poulie (20) de chaque côté...
Page 25 Étape F: 1. Fixez le câble de la barre de traction (65) au support d'ouverture situé à l'avant du tube du pont (8). Remarque : la butée à bille du câble (65) doit se trouver sous le tube du pont (8). Remarque : Le câble (65) doit sortir du capuchon (50) par les côtés de l'ouverture.
Page 26 3. Tirer le câble (65) vers le bas et autour de la poulie (49). Fixez la poulie des deux côtés (49) avec le support (17) - serrez avec un boulon à tête hexagonale (25) et un écrou en nylon (39). 4.
Page 27 Étape G: 1. Fixez une extrémité du câble du bras papillon (66) au crochet du bras papillon droit (10D) - serrez à l'aide d'un boulon à tête hexago- nale (24), d'une rondelle plate (35A) et d'un écrou en nylon (38). 2.
Page 28 support bidirectionnel (18) - serrez à l'aide d'un boulon à tête hexag- onale (25) et d'un écrou en nylon (39). 4. Faites passer le câble (66) vers le haut et autour de la poulie (49). Fixez la poulie (49) au support (20) sur le côté gauche du tube de support vertical (05) - serrez à...
Page 29 Étape H: 1. Fixez l'extrémité munie de la boule d'arrêt du câble de la barre de tirage inférieure (67) au support ouvert de flexion des jambes (6), autour de la face inférieure de la poulie (49). Faire passer le câble (67) dans l'ouverture de la partie inférieure de la tige de siège (02), autour de la poulie (49) par le dessous.
Page 30 2. Faites passer le câble (67) vers le bas et autour de la face inférieure de la poulie (49). Fixez la poulie (49) au support D sur le tube de la tige de selle (4) - serrez avec un boulon à tête hexago- nale (25) et un écrou en nylon (39).
Page 31 Étape I: 1. Fixer le support de la housse en tissu G (73) au tube de pont (08) - serrer à l'aide de deux boulons à tête hexagonale (24) et de deux rondelles plates (35A). -29-...
Page 32 INald016_FR A91-234V00 150KG Max 150kg IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY...
Page 33 PACKING DETALS:TOTAL 4 BOXES BOX-1/4 Accessory Box Accessory Box Description Description Description Bracket for pulley Base frame bulley Two way bracket for pulley A bulley Rear stabiliser 20 bulley bracket Cap for small pully Seat support connection tube strap Cable for lat Rubber ring Upright support tube...
Page 34 PACKING DETALS:TOTAL 4 BOXES BOX-2/4 BOX-3/4 Description Description butterfly arm weight plate Seat post bridge tube BOX-4/4 Description lat bar weight plate foam for butterfly arm weight plate foam for leg curl elbow cushion bracket for cloth cover leg curl tube cushion support tube select bar...
Page 35 Introduction Safety & Warnings Overview Assembly...
Page 40 INTRODUCTION ● Insert the pin into your desired weight and lift. ● Great for pull-ups, pullovers and pull-downs, using the lateral bars. ● For leg workouts, pull with the footwrap. ● Adjustable bicep pads.
Page 41 OVERVIEW...
Page 43 -10-...
Page 44 ASSEMBLY Step A: 1. Attach the seat post (02) to the base frame (01) using two hex bolts (27), four curve washers (34) and two nylon nuts (39). -11-...
Page 45 2. Attach the seat support tube (04) to the seat post (02) using two hex head bolts (30), four flat washers (35) and two nylon nuts (39). 3. Attach the rear stabiliser (03) to the seat support tube (04) using two hex head bolts (27), four curve washers (34) and two nylon nuts (39).
Page 46 Step B: 1. Attach the bracket for the cloth cover (73) to the left side of the rear stabiliser (03) – tighten using two hex head bolts (24) and two washers (35A). 2. Repeat for the right side of the rear stabiliser. -13-...
Page 47 3. Slide both guiding tubes (07) through the rubber rings (48) and into the holes of the rear stabiliser (3) – tighten from the bottom side using two curve washers (33) and two head hex bolts (22). 4. Place the weight stack (64) into position. Ensure the guiding tubes (07) are fed through the holes.
Page 48 Step C: 1. Attach the bracket for the cloth cover (73) into the bridge tube (08) using four hex head bolts (24). Attach the guiding tube (07) to the bridge tube (08) using two hex head bolts (22). -15-...
Page 49 2. Attach the bridge tube (08) to the upright support tube (05) – secure using two hex head bolts (30), four flat washers (35) and two nylon nuts (39). 3. Attach the base frame (01) to the upright support tube (05). Following the diagram, attach the two connection straps (78) using a hex head bolt (30), hex head bolt (77), two flat washers (34) and two nylon nuts (39).
Page 50 Step D: 1. Attach the bracket for the backrest (15) to the back cushion (59) – tighten using two flat washers (35A) and two hex head bolts (24). -17-...
Page 51 2. Attach the backrest cushion (59) to the upright support tube (05), by putting the screw on the bracket for the backrest (15) into the hole in the upright support tube (05) – secure using a curve washer (34) and an M10 nylon nut (39). 3.
Page 52 6. Attach two foam tubes for the leg curl (14) into the holes on the leg curl tube (06) and the front/upper bracket of the seat support tube (04). 7. Attach the two foams for leg curl tube (54) onto both sides of each tube for leg curl (14).
Page 53 Step E: 1. Attach the pull unit (09) to the bridge tube (08), then insert the axle for the pull unit (21) – secure using two powder rings (31A), two flat washers (36) and two nylon nuts (40). Refer to the ‘Step E’ diagram.
Page 54 2. Attach the right butterfly arm (10R) to the right side of the pull unit (09) using two powder metal rings (31), a hex head bolt (16) and two flat washers (36) – tighten using two nylon nuts (40). Repeat for butterfly arm L (10L). 3.
Page 55 5. Attach the handlebar (11) onto the right butterfly arm (10R) – tighten using three curve washers (33) and three hex head bolts (22). Repeat for the left butterfly arm (10L) using the other handlebar (11L). 6. Attach two pulley brackets (20) onto both sides of the upright support tube (05) –...
Page 56 Step F: 1. Attach cable for the lat bar (65) to the opening bracket at the front of the bridge tube (8). Note: The ball stopper of the cable (65) should be underneath the bridge tube (8). Note: The cable (65) must come out of the cap (50) from the opening sides.
Page 57 3. Draw the cable (65) downwards and around the pulley (49). Attach the pulley (49) with the bracket (17) on both sides – tighten using a hex head bolt (25) and a nylon nut (39). 4. Draw the cable (65) upwards and around the pulley (49). Attach the pulley (49) to bracket B –...
Page 58 Step G: 1. Attach one end of the cable for the butterfly arm (66) to the hook on the right butterfly arm (10R) – tighten using a hex head bolt (24), a flat washer (35A) and a nylon nut (38). 2.
Page 59 4. Feed the cable (66) upward and around the pulley (49). Attach pulley (49) to the bracket (20) on the left side of the upright support tube (05) – tighten using a hex head bolt (25) and a nylon nut (39). 5.
Page 60 Step H: 1. Attach the end with the stopper ball of the cable for the lower pull bar (67) to the open bracket leg curl (6), around the underside of the pulley (49). Feed the cable (67) through the opening on the lower part of the seat post (02), around the pulley (49) from the underside.
Page 61 3. Draw the cable (67) upward and around the upper side of the pulley (49). Attach the pulley (49) to the underside of the bracket (17) – tighten using a hex head bolt (25) and a nylon nut (39). 4. Feed the cable (67) downward and connect with bracket E on the rear stabiliser using chain links (61) and a hook (62).
Page 62 Step I: 1. Attach the bracket for the cloth cover L (73) to the bridge tube (08) – tighten using two hex head bolts (24) and two flat washers (35A). -29-...
