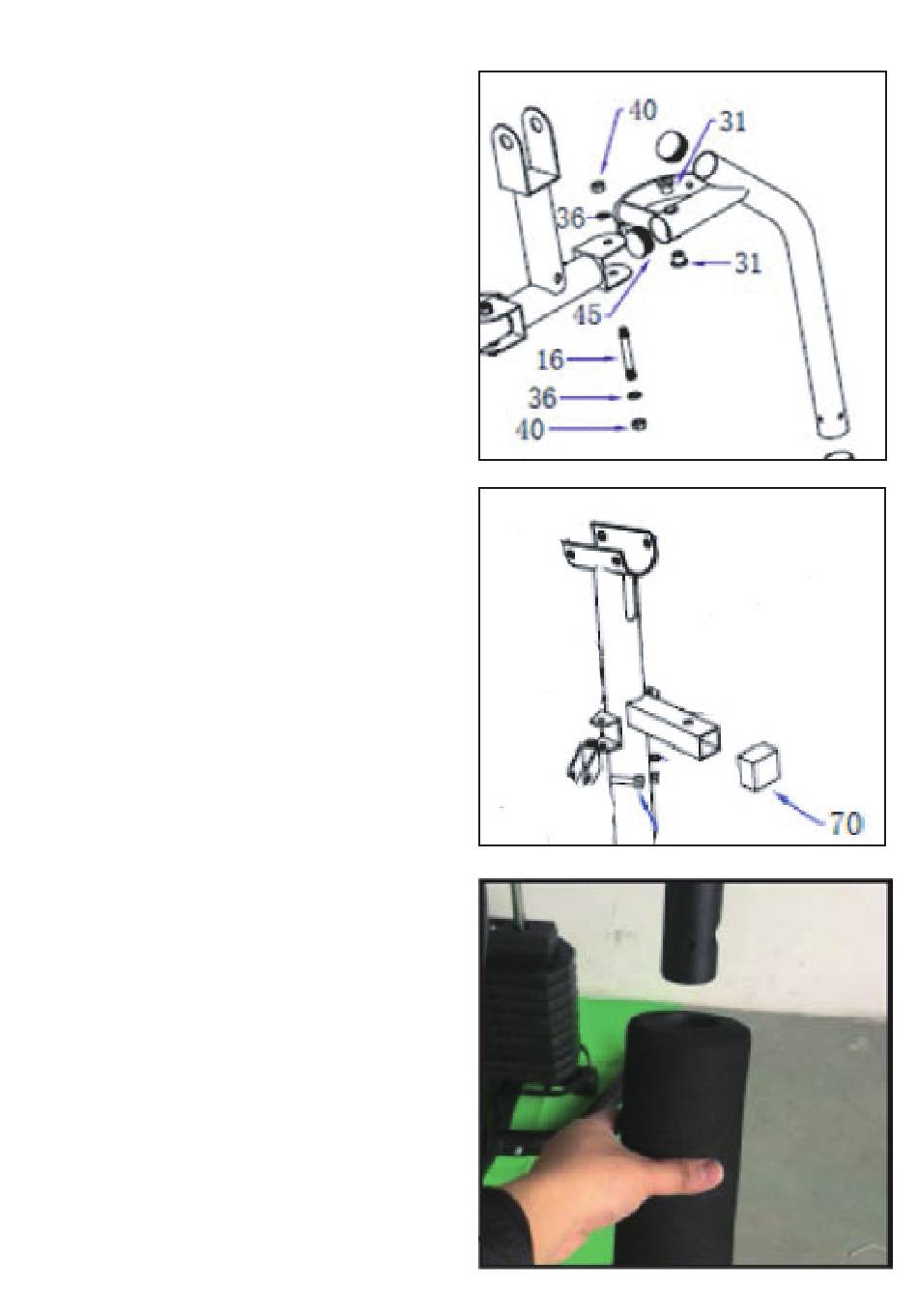

2. Fissare il braccio a farfalla
destro (10R) al lato destro
dell'unità di trazione (09) utiliz-
zando due anelli di metallo in
polvere (31), un bullone a testa
esagonale (16) e due rondelle
piatte (36) – serrare con due
dadi in nylon (40 ).
Ripetere per il braccio a farfalla L
(10L).
3. Posizionare il tappo in gomma
(70) sulla staffa sul tubo di sup-
porto verticale (05).
Regolare l'unità di trazione (09)
in modo che corrisponda al foro
nella staffa.
4. Mettere la schiuma per il
braccio a farfalla (53) nel braccio
a farfalla destro e sinistro (10R e
10L) e regolare alla posizione
desiderata.
