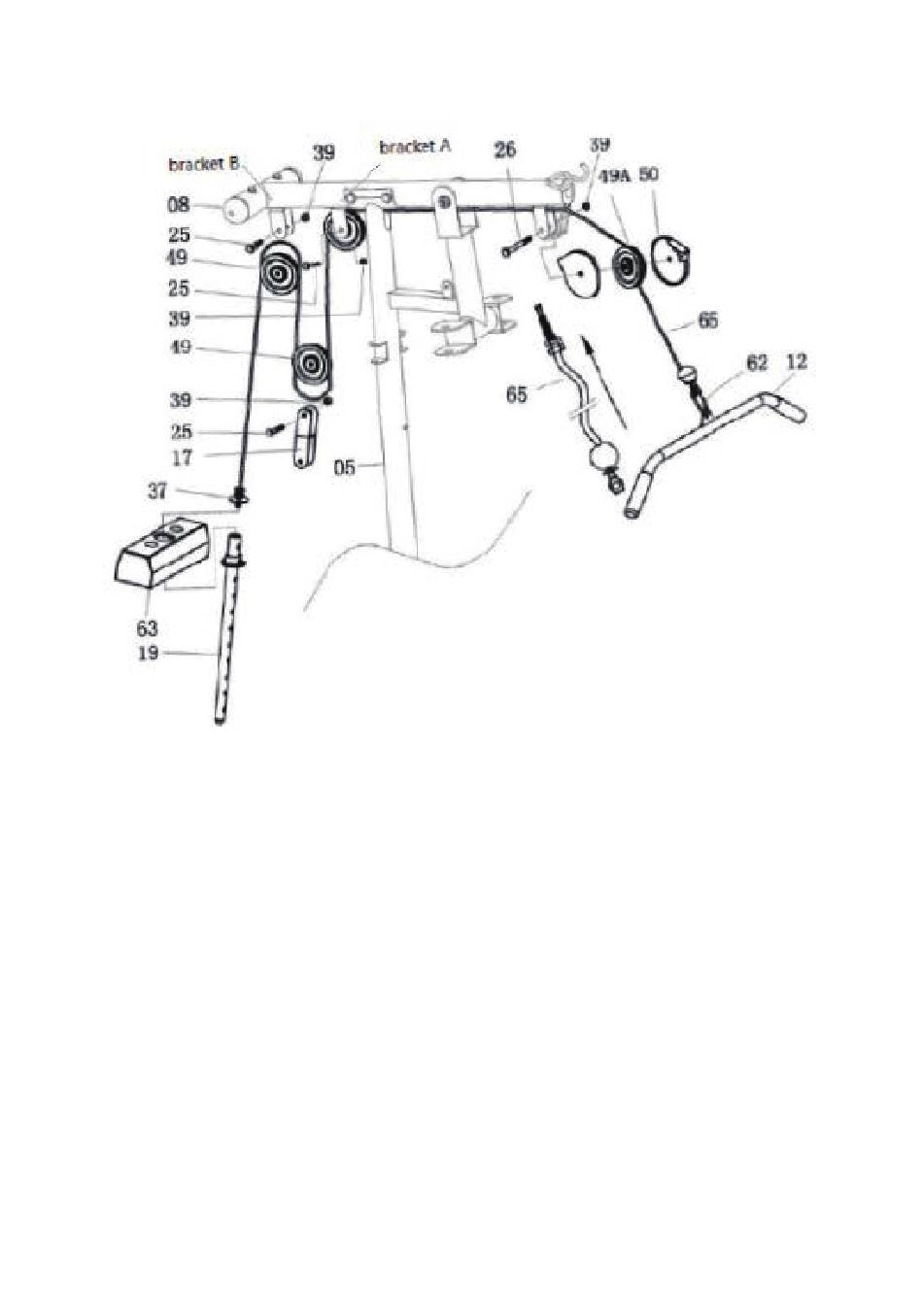

Passaggio F:
1. Fissare il cavo per la barra laterale (65) alla staffa di apertura
nella parte anteriore del tubo ponte (8).
Nota: il tappo a sfera del cavo (65) deve trovarsi sotto il tubo ponte
(8).
Nota: Il cavo (65) deve uscire dal tappo (50) dai lati dell'apertura.
Fissare alla staffa utilizzando un bullone a testa cilindrica (26) e un
dado in nylon (39).
2. Tirare il cavo (65) verso la parte posteriore dell'attrezzatura attra-
verso l'apertura superiore del tubo di supporto verticale (05) e attor-
no alla puleggia (49), e poi fissare la puleggia (49) sulla staffa A (fare
riferimento al figura in Passaggio F). Serrare con un bullone a testa
esagonale (25) e un dado in nylon (39).
