Einstellungen
5.1.2

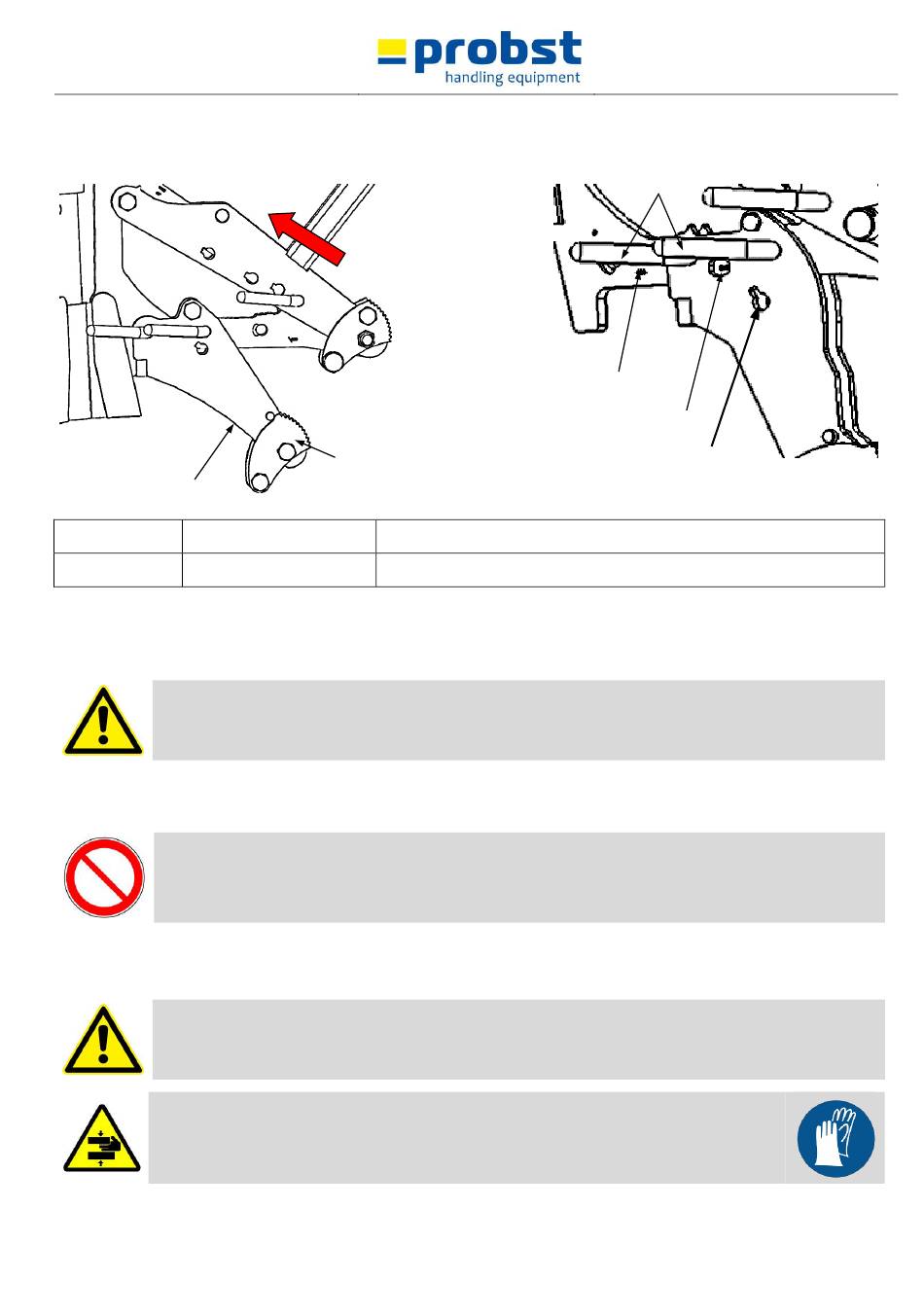

Pratze III
Bild 3
Pratzenhalter
Variante:
Anwendung für:
Pratze III
Schachtringe/-konen
*
= (NW) Nennweite der Greifgüter
**
= Toleranz ± 10 mm
VORGEHENSWEISE
Vorsicht bei Einstellarbeiten am Gerät, nicht in bewegliche Teile fassen.
Verletzungsgefahr der Hände!
Zum Verstellen der jeweiligen Nennweite zuerst den Klappsplint am Versteckbolzen entfernen und dann den
Versteckbolzen (Pos.1) herausziehen.
Pratzenhalter an der Nennweiteanzeige 800 positionieren (Bild 4)
Bolzen nicht in die Parkposition stecken!
Versteckbolzen (Pos.1) wieder in entsprechendes Loch einstecken.
Versteckbolzen (Pos.1) mit Klappsplint wieder sichern.
Pratze II muss nach innen (siehe Pfeil –Bild 3) bewegt werden!
Unbedingt darauf achten, dass alle drei Pratzen auf denselben Nennwert eingestellt sind.
Abrutschgefahr des Greifgutes!
Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände!
Schutzhandschuhe verwenden.
54000047
Bild 4
Nennweitenanzeige 625
Nennweitenanzeige 800
Pratze III
*
NW
(Innen-Ø) mm
**
625 – 800
V1
Pos.1
Parkposition „p"
18 / 29
