Einstellungen
5.1.2

Pratze III

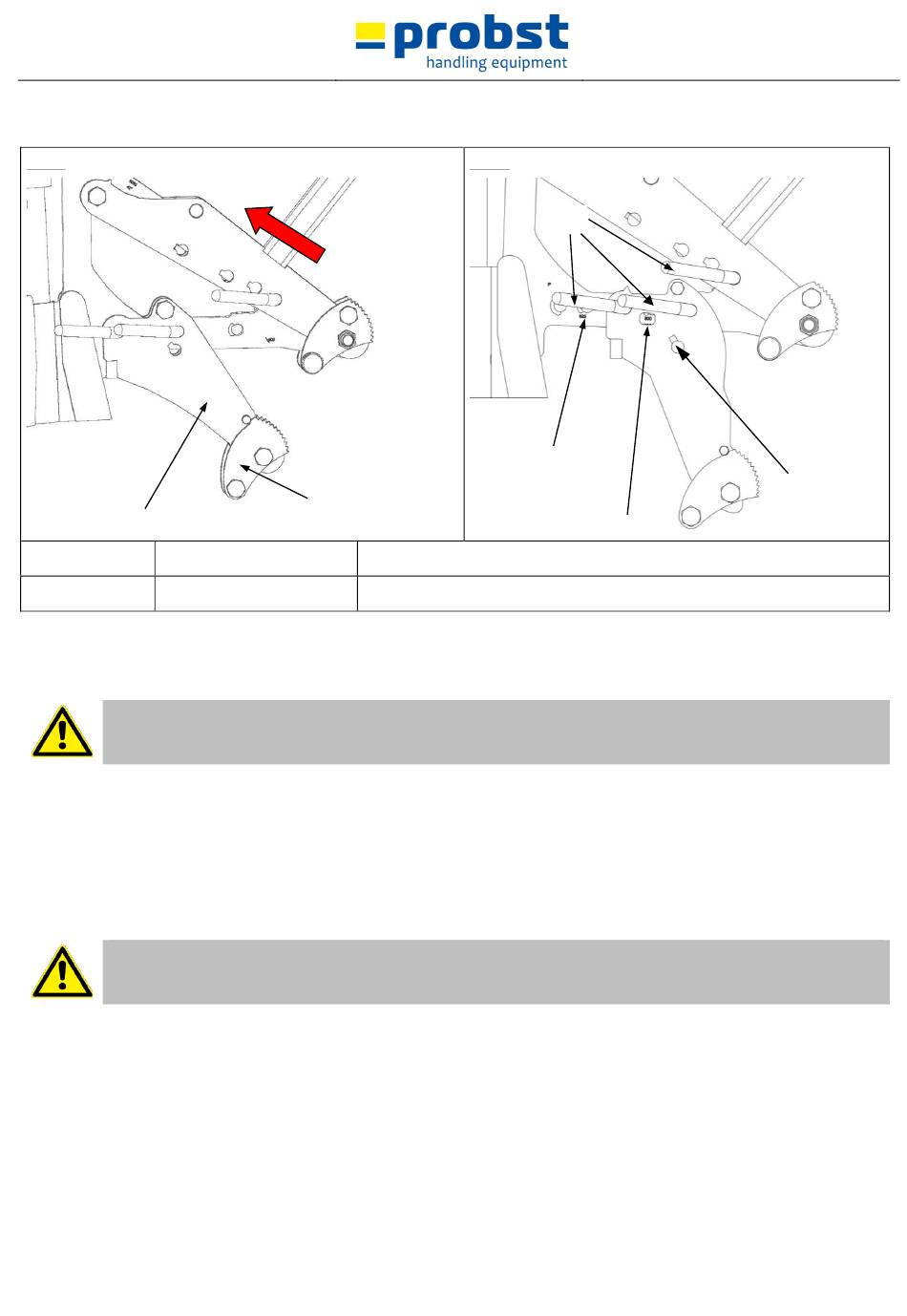

Bild 3
Pratzenhalter
Variante: Anwendung für:
Pratze III Schachtringe- und Konen
*
= (NW) Nennweite der Greifgüter
** = Toleranz ± 10 mm
VORGEHENSWEISE
Vorsicht bei Einstellarbeiten am Gerät, nicht in bewegliche Teile fassen.
Verletzungsgefahr der Hände!
•
Zum Verstellen der jeweiligen Nennweite zuerst den Klappsplint am Versteckbolzen entfernen und dann den
Versteckbolzen (Pos.1) herausziehen.
•
Pratzenhalter an der Nennweiteanzeige 800 positionieren (Bild 4).
VORSICHT: BOLZEN NICHT IN DIE PARKPOSITION STECKEN!
•
Versteckbolzen (Pos.1) wieder in entsprechendes Loch einstecken.
•
Versteckbolzen (Pos.1) mit Klappsplint wieder sichern.
•
Pratze II muss nach innen (siehe Pfeil –Bild 3) bewegt werden!
Unbedingt darauf achten, dass alle drei Pratzen auf denselben Nennwert eingestellt sind.
Abrutschgefahr des Greifgutes!
Bild 4
Nennweitenanzeige 625
Pratze III
Nennweitenanzeige 800
*
NW (Innen-Ø) mm
**
625 - 800
Pos.1
13 / 25
Parkposition
