Bedienung

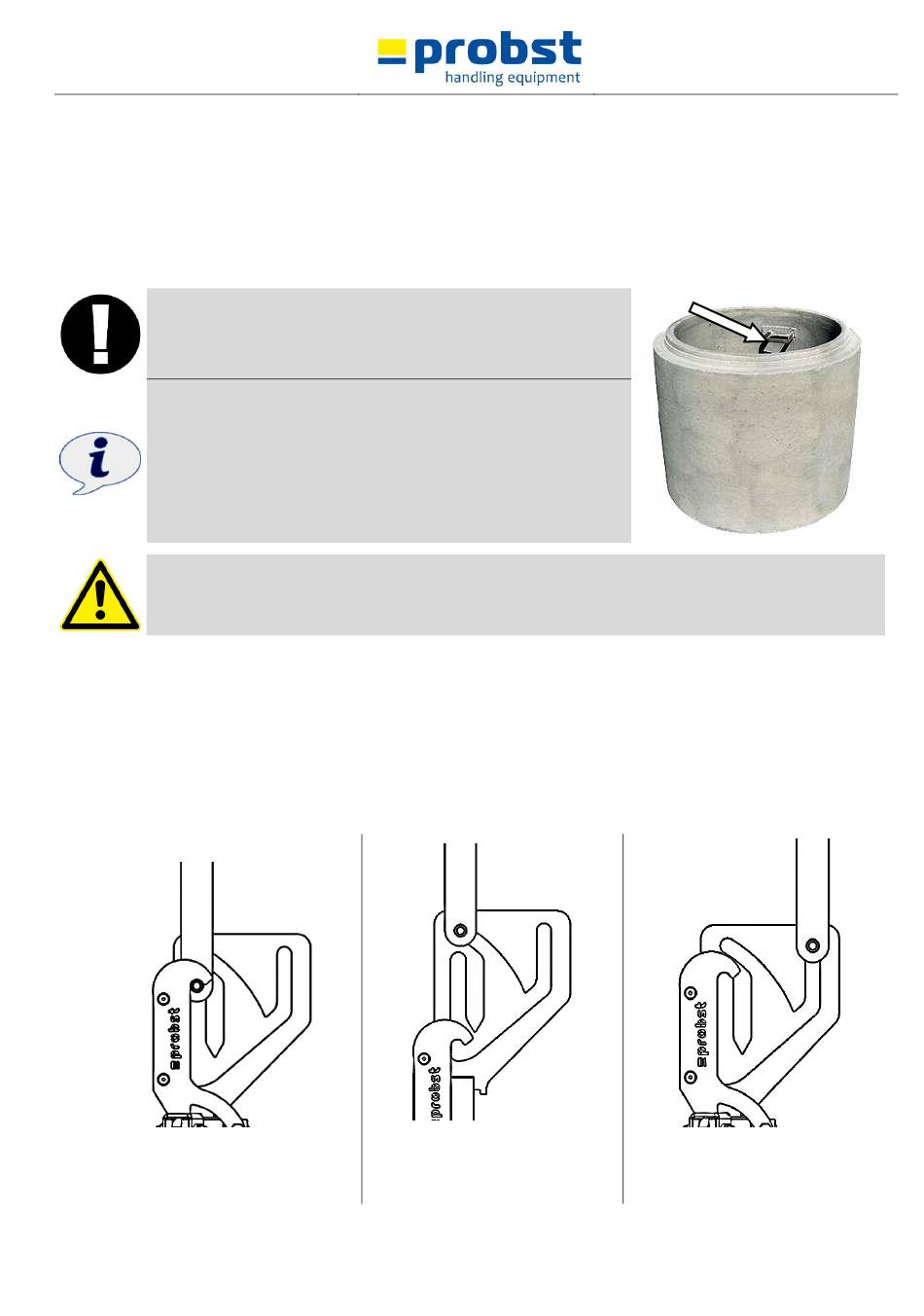

6 Bedienung
6.1

Bedienung allgemein

6.1.1

Schachtringe

Beim Greifen von Schachtringen mit Steigeisen (siehe ) muss darauf
geachtet werden, dass die Pratzen nicht zu dicht an den Steighilfen
positioniert werden!
Beim Aufeinandersetzen der Schachtringe (mit Steigeisen) ist es
empfehlenswert, die Schachtringe außen (an der Stelle wo die
Steigeisen sitzen) mit Farbe, Kreide oder dergleichen zu markieren.
Damit die Steigeisen zum bereits versetzten Schachtring immer an der
selben Stelle übereinandersitzen.
Vorsicht! Nicht in bewegliche Teile fassen! Verletzungsgefahr der Hände!
•
Das Gerät (SVZ-UNI) wird durch die Einhängeöse (mit Kettengehänge) am Lasthaken des Trägergerätes (Bagger)
befestigt.
•
Mit dem Gerät (SVZ-UNI) über das zu greifende Greifgut (Schachtring/ -konus) fahren.
•
Lasthaken/Kette am Trägergerät (Bagger) entlasten, bis das Last-Zuggestänge nach unten rutscht.
•
Hakenaufnahme durch schräges Ziehen des Last-Zuggestänges in Position „Lösen" bringen (Bild 1).
•
Gerät (SVZ-UNI) in das Greifgut (Schachtring/- konus) einfahren.
•
Einhängeöse (mit Kettengehänge) am Trägergerät (Bagger) entlasten, bis das Last-Zuggestänge nach unten rutscht.
•
Hakenaufnahme durch schräges Ziehen des Last-Zuggestänges in Position „Anheben" bringen (Bild 2).
Position „Lösen und Parken"
Bild 1
54000047
Position „Anheben Schachtringe"
Bild 2
V1
Position „Anheben Schachtkonen"
Bild 3
