Chore-Time C Installation Manual page 41

Model C, C2, G, & H2 Operator's Manual

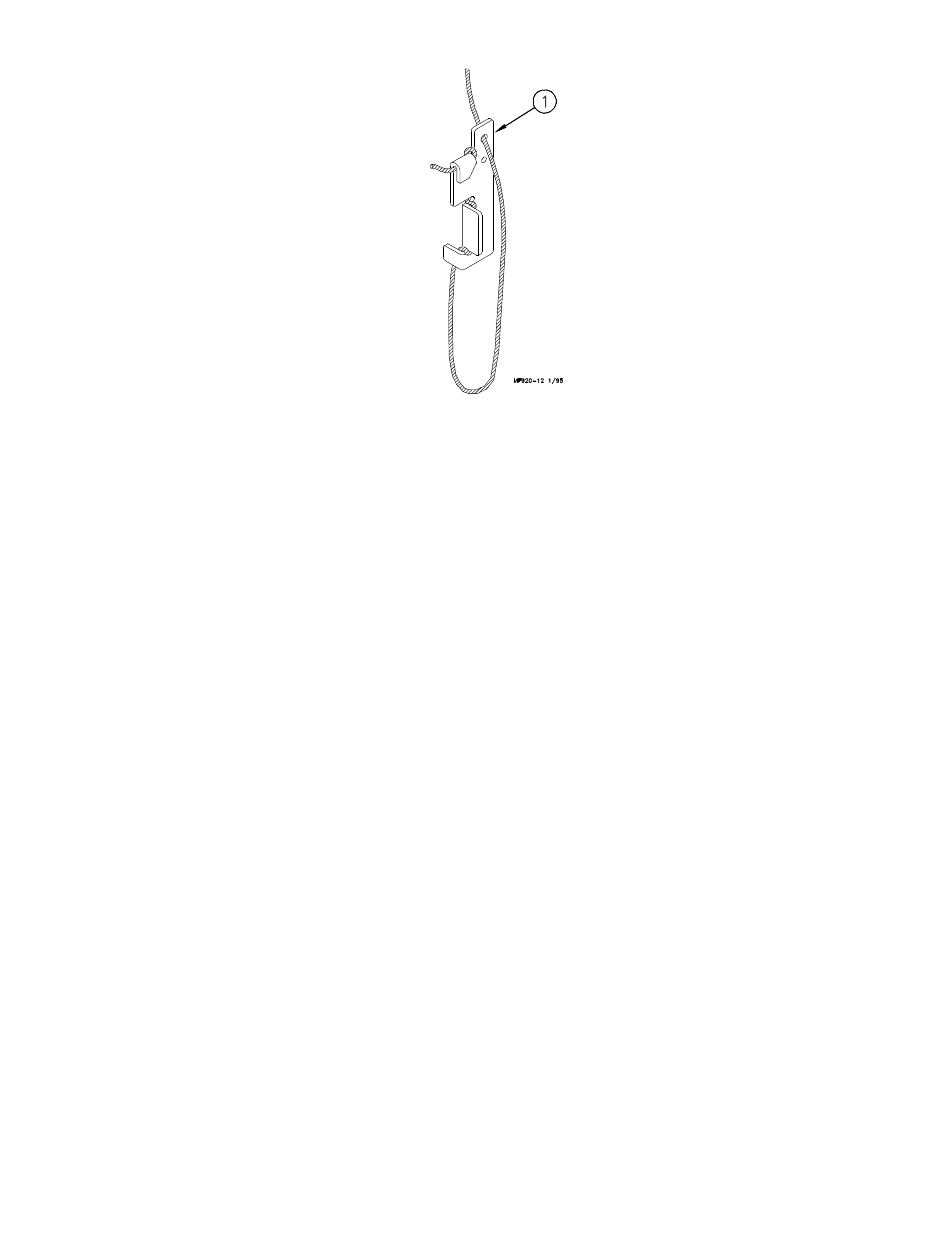

Figure 52. Cable Lock Threading
7 . F o l l o w i n g t h e i n s t a l l a t i o n o f a l l d r o p s , c h e c k d r o p c a b l e s b e f o r e
r a i s i n g f e e d e r l i n e . C a b l e m u s t b e t r a c k i n g p r o p e r l y o n a l l p u l l e y s
b e f o r e r a i s i n g t h e f e e d e r l i n e .
8 . R a i s e t h e f e e d e r l i n e t o a c o n v e n i e n t w o r k i n g h e i g h t .
9 . W i t h t h e f e e d e r l i n e s u s p e n d e d , m e a s u r e f r o m t h e f l o o r o r c e i l i n g
t o t h e a u g e r t u b e s t o l e v e l t h e s y s t e m .
1 0 . B e f o r e t i g h t e n i n g e a c h c l a m p ;
- m a k e s u r e e a c h t u b e i s l e v e l ( n o t s a g g i n g , s l o p i n g , e t c . ) .
- m a k e s u r e s t r a i g h t e n d o f e a c h t u b e i s f u l l y i n s e r t e d i n b e l l e d
e n d o f n e x t t u b e .
- i f p r o v i d i n g t o t a l d r o p o u t , t u b e s s h o u l d b e r o t a t e d s o t h a t
" C O N T " i s o n c r o w n o f t u b e .
- i f i n d e x i n g t u b e s , r e f e r t o i n d e x i n g s e c t i o n o n p a g e 5 2 .
- m a k e s u r e t h e c l a m p s a r e l o c a t e d , a s s h o w n i n F i g u r e 5 0 .
F i n a l l y , t i g h t e n t h e T u b e C l a m p s o n t h e f e e d e r t u b e s . C l a m p t h e
j o i n t s s e c u r e l y , b u t d o n o t c r u s h t h e t u b e s .
• Page 41
K e y D e s c r i p t i o n
1 U s e t h e l a r g e h o l e
f o r 1 / 8 " ( 3
d r o p c a b l e . U s e t h e
s m a l l h o l e f o r 3 / 3 2 "
( 2 m m ) d r o p c a b l e .
m m )
