Montage

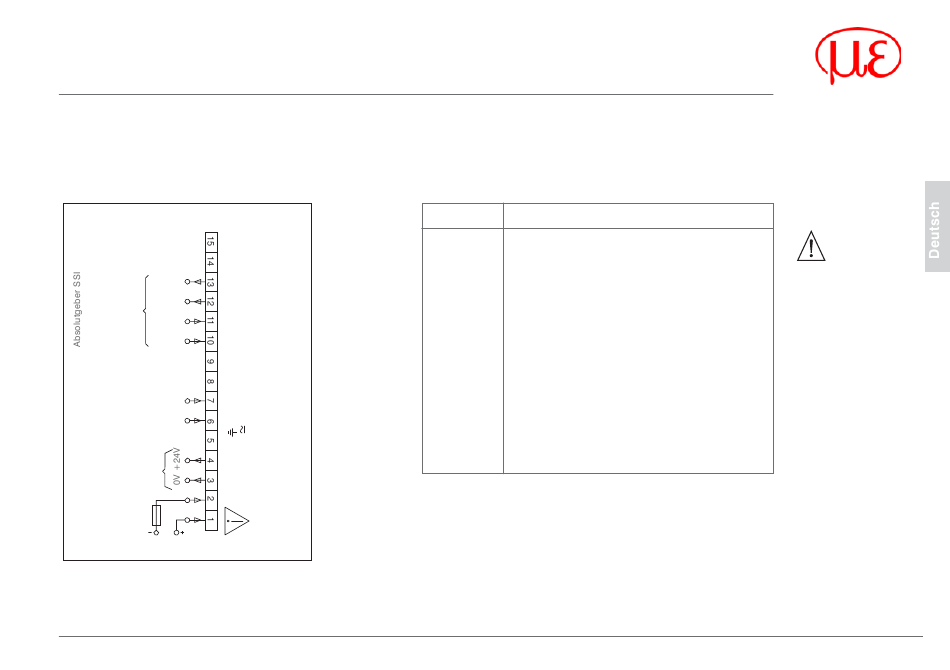

4.2 Anzeige anschließen
In diesem Kapitel werden Ihnen zuerst die Anschlussbelegung sowie einige Anschluss-Beispiele vorgestellt.
In den Kapiteln 4.2.1 bis 4.2.5 finden Sie konkrete Hinweise und technische Daten für die einzelnen Anschlüs-
se. Die beiden Ein- und Ausgänge liegen auf zwei steckbaren Schraubklemmen.
Takt +
Takt -
Daten
Daten
Stop XP
Start XP
Geberversorgung
Versorgungsspannung +24 VDC
X9750171-A010047MSC
Anschluss Funktion
1 Versorgungsspannung +24V
2 Versorgungsspannung
3 Geberversorgung 0 V
4 Geberversorgung +24 VDC
6 Start XP
7 Stop XP
10 Daten+
11 Daten-
12 Takt-
13 Takt+
MICRO-EPSILON
Litzenanschluss aus
Gründen des Berühr-
ungsschutzes nach
VDE 0411 Teil 100
nur mittels Aderend-
hülsen mit Isolierstoff-
kappen.
MICRO-EPSILON
empfiehlt, alle Geber-
Anschlussleitungen
abzuschirmen und
die Abschirmung
einseitig zu erden.
Die Geber-Anschluss-
leitungen sollen nicht
im gleichen Kabel-
strang mit der Netz-
versorgung und den
Ausgangs-Kontakt-
leitungen geführt
werden.
Seite 13
