Summary of Contents for Advantech ACP-4010

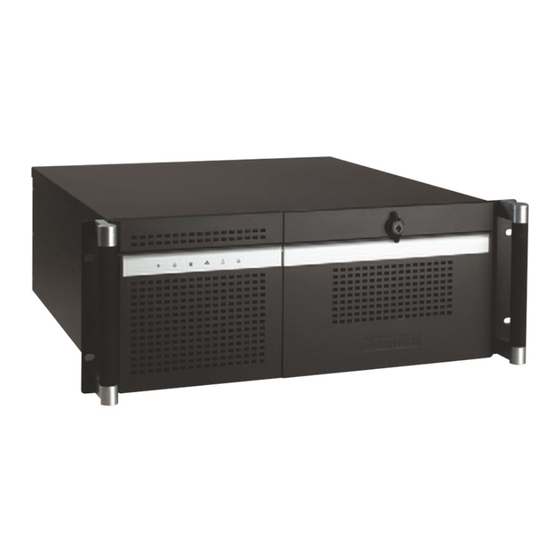

- Page 1 User Manual ACP-4010 4U 15-Slot Rackmount Chassis 4U 15 槽上架式机箱 4U 高度的 15 槽上架式機箱...
- Page 2 No part of this manual may be reproduced, copied, translated, or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 (1) Risk of Explosion if battery is replaced by an Incorrect type. Dispose of used batteries according to instructions. (2) Risque d'explosion si la batterie est remplacée par un type incorrect. Mettre au rebus les batteries usagées selon les instructions. ACP-4010 User Manual/用户手册/用戶手冊...
- Page 4 Repairs may only be made by trained service personnel. Advantech recom- mends that a service contract be obtained from Advantech Services and that all repairs also be made by them. Otherwise, device functionality may be compro- mised.
- Page 5 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0 °C （32 °F）或高于 40 °C （122 °F） ，否则可能会损坏设备。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。 请将电源线布置在人们不易绊到的位置，并不要在电源在线覆盖任何杂物。 请注意设备上的所有警告和注意标语。 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损 坏。 请不要让任何液体流入通风口，以免引起火灾或者短路。 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。 如遇下列情况，请由专业人员来维修： 电源线或者插头损坏。 设备内部有液体流入。 设备曾暴露在过于潮湿的环境中使用。 设备无法正常工作，或您无法通过用户手册来使其正常工作。 设备跌落或者损坏。 设备有明显的外观破损。 注意：计算机配置了由电池供电的实时时钟电路，如果更换错误的电池，将有爆 炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替 换。请按照制造商的指示处理旧电池。 计算机提供的光驱 （或雷射产品） ，已符合各种安全标准，包括 IEC 60825-1 或 EN60825-1。 (1) 避免直接暴露于雷射光中。切勿打开雷射装置外壳，内部没有用户可维修组 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 6 型规格的保险丝。 请遵守当地的职业健康和安全规定以及人力搬运物料的指导原则。 切勿尝试独自搬动设备，搬动设备至少需要两人。 只使用设备随附的电源线和电源装置。设备可能配有一条或多条电源线。 注意：未经法规核可的装置操作是不合法的。 注意：将电池( 或电池组) 放入火中、置放高温炉、压碎电池( 或电池组) 或 拆解电池( 或电池组)，可能导致爆炸; 将电池置于极端高温环境、有易燃液 体或气体泄漏中的环境中会导致爆炸; 电池( 或电池组) 若受到极低的空气压 力，可能导致爆炸。请按照制造商的指示处理旧电池。 注意：若要切断电源, 请将所有电源线都从机器上拔除。 注意：屏幕型设备( 或显示器)：使用过度恐伤害视力。 (1) 使用 30 分钟请休息十分钟。 (2) 未满 2 岁孩童不看屏幕( 或显示器)，2 岁以上每天看屏幕不要超过 1。 注意：如果使用者没有依照使用手册使用设备，设备反置则可能会导致开孔置于 底部的危险产生。 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设 备的权利。 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 7 1 或 EN60825-1。 (1)避免直接暴露於雷射光中。切勿打開雷射裝置外殼，內部沒有使用者可維的 元件。 (2) 切勿超出本文件規定，對本雷射裝置進行控制操作、調整或執行程序。 (3) 只讓授權服務技術人員對雷射裝置進行維修。 CLASS I LASER PRODUCT KLASS I LASER PRODUKT 設備符合 FCC 規則第 15 款的規定。操作受如下兩個條件限制： (1) 本設備不得產生有害的干擾。 (2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設 備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機 箱。 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜 電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請 將所有電子元件放在無靜電的表面或靜電屏蔽袋中。 注意：未經專業認可的元件會損壞設備。請使用附件盒中提供的元件（如螺絲） 以確保正確的安裝。 注意：本產品不適合兒童使用（本產品不是玩具）。 (1) 本設備不適合有兒童在場的環境使用。 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 8 請遵守當地的職業健康和安全規定以及人力搬運物料的指導原則。 切勿嘗試獨自搬動設備，搬動設備至少需要兩人。 只使用設備隨附的電源線和電源裝置。設備可能配有一條或多條電源線。 注意：未經法規核可的裝置操作是不合法的。 注意：將電池( 或電池組) 放入火中、置放高溫爐、壓碎電池( 或電池組) 或 拆解電池( 或電池組)，可能導致爆炸; 將電池置於極端高溫環境、有易燃液 體或氣體洩漏中的環境中會導致爆炸; 電池( 或電池組) 若受到極低的空氣壓 力，可能導致爆炸。請按照製造商的指示處理舊電池。 注意：若要切斷電源, 請將所有電源線都從機器上拔除。 注意：螢幕型設備( 或顯示器)：使用過度恐傷害視力。 (1) 使用30 分鐘請休息十分鐘。 (2) 未滿 2 歲孩童不看螢幕(或顯示器)，2 歲以上每天看螢幕不要超過 1 小 時。 注意：如果使用者沒有依照使用手冊使用設備，則設備反置可能會導致開孔在系 統底部的危險產生。 注意：未經合乎規定與明確許可的任何變更或修改都可能導致用戶喪失操作本設 備的權利。 ACP-4010 User Manual/用户手册/用戶手冊 viii...
- Page 9 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 10 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of- warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 11 等）、1 对钥匙、1 个 EMI 屏蔽垫片（仅底板型）、15 个橡胶垫（底板型）或 7 个橡胶垫（母板型）和 1 对耳柄及把手 若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买 的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕 迹（例如，包装箱损坏，划痕，凹痕等）。如果产品有破损或者不符合规格，请立即 联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材 料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。 打開包裝時，用戶需確認包裝中含有下所列各項： 機箱 用戶手冊 品質保證卡 附件盒，包括 1 袋螺絲（用於固定主機板、背板、磁碟機、耳翼及把手等）、1 對鑰匙、1 個 EMI 彈片（用於背板型)、15 個橡膠墊（背板型）或 7 個橡膠 墊(主機板型) 和 1 對耳翼及把手 若有任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您 購買的產品應當是完好無損且運轉正常的。在您打開產品的包裝時，請檢查是否有破 損痕跡（例如，包裝箱損壞，刮痕，凹痕等）。如果產品有破損或者不符合規格，請 立即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包 裝材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 12 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 13: Table Of Contents
Figure 3.2 Front View With Door Open/开门时的前面板视图/開門 時的前面板視圖........16 3.1.1 Switch, Button, and I/O Interfaces/开关、按钮和 I/O 接口/開關、 按鈕與 I/O 接頭 .........17 3.1.2 LED Indicators for System Status/LED 指示灯/LED 指示燈 ..18 Table 3.1: LED indicator functions/LED 指示灯功能/LED 指示燈功 xiii ACP-4010 User Manual/用户手册/用戶手冊... - Page 14 Table 4.12:SMB_3V_2 ............... 31 Table 4.13:LEDBOARD1............31 Table 4.14:VOLT1 ..............31 Table 4.15:TR1~4 ..............31 Table 4.16:RDUPG1 ..............32 Table 4.17:BZ1................32 Table 4.18:HDD1................ 32 Table 4.19:ALMRST1..............32 Table 4.20:FAN1~7 ..............32 Table 4.21:DEBUG2..............32 Table 4.22:PWR1 ............... 32 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 15 Appendix A Exploded Diagram & Parts List/爆炸图 及零件表/爆炸圖及零件表 ..33 Exploded Diagram & Parts List ............... 34 Figure A.1 Exploded diagram............. 34 Table A.1: Parts List..............34 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 16 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 17: Chapter 1 General Information 概述 產品資訊
Chapter General Information 概述 產品資訊... -
Page 18: Introduction/产品简介/產品簡介
Introduction/产品简介/產品簡介 ACP-4010 is a 4U-high rackmount industrial computer chassis for high-performance and high-capacity computing applications. It meets a variety of application needs for filing, printing, e-mail, and webserving. This powerful computing platform is suitable for mission-critical computer telephony applications, industrial automation, and fac- tory management. - Page 19 開口；背板版本的保留了一個 9 针 D-SUB 開口 安全保護：存儲系統、電源開關、系統重啟按鈕、報警重定按鈕及 USB 埠都位 於可鎖定的門後 冷卻系統：1 個 12 cm x 12 cm (82 CFM) 的熱插拔冷卻風扇 空氣濾網：2 個易於維護的濾網（位於前門後側，系統風扇前側） 重量：16.6 kg（36.5 lb） 尺寸（WxHxD）：482 x 177 x 479 mm (19" x 7" x 18.9") ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 20: Power Supply Options/电源选项/電源選項
10 to 85% @ 40 °C (104 °F), non- 10 to 95% @ 40 °C (104 °F), non- 湿度 condensing condensing 濕度 Vibration 1G rms 振动 震動 Shock 10G with 11 ms duration, 冲击 half sine wave 衝擊 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 21: Dimension Diagram
Dimension Diagram Figure 1.1 Dimension Diagram ACP-4010 User Manual/用户手册/用戶手冊... - Page 22 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 23: Chapter 2 System Setup 系统安装 系統安裝
Chapter System Setup 系统安装 系統安裝... - Page 24 Note! 机箱打开时，请小心安装或操作机箱内部组件。请务必关闭机箱电源并 断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。 Note! 機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並 拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。 Note! Reverse installation is not permitted. There is a chance that the bottom opening will open. This area requires skilled personnel for maintenance. Note! 以下系统安装，请联系研华专业技术团队。禁止反向安装，否则会有底 部开孔的危险。钥匙锁定区域为技术人员操作区域。 Note! 以下系統安裝，請聯繫研華專業技術團隊。禁止反向安裝，否則會有底 部開孔的危險。鑰匙鎖定區域為技術人員操作區域。 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 25: Removing The Top Cover/移除上盖/打開上蓋
Removing the Top Cover/移除上盖/打開上蓋 Figure 2.1: Removing the Chassis’ Top Cover/ 移除上盖/打開上蓋 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 26: Installing The Backplane Or Motherboard/安装无源底板或母板/安裝背板或 主機板
安裝底板或主機板到機箱之前，請先找到機箱上的黃色標籤，並將銅柱安裝在正確位 置。 PCA-6113P4R PCA-6114P7 PCA-6114P12 PCA-6114P4 PCA-6114P10 PCA-6114 PCE-5B10 PCE-5B12 PCE-5B13 PCE-5B12D PCE-7B13 AIMB-5 series AIMB-7 series ASMB-7 series ASMB-805 ASMB-815 ASMB-816 Max. Torque of copper stub 10kgf・ cm Figure 2.2: Yellow Label Indicating Copper Stub Locations ACP-4010 User Manual/用户手册/用戶手冊... - Page 27 Figure 2.3: Installing the Backplane/安装背板/安裝背板 Figure 2.4: Installing a Motherboard/安装母板/安裝主機板 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 28: Installing Cpu Card Or Add-On Card
Installing CPU Card or Add-on Card Figure 2.5: Installing a Full-Length CPU Card/安装全長 CPU 卡/安裝全長 CPU 卡 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 29: Hold-Down Bar/固定压条/壓桿
Hold-Down Bar/固定压条/壓桿 Figure 2.6: Installing Rubber Cushions and Hold-Down Bar/安装橡胶垫和固定压 条/安裝橡膠墊和壓杆 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 30: Installing Disk Drives/安装磁盘驱动器/安裝磁碟機
Installing Disk Drives/安装磁盘驱动器/安裝磁碟機 Figure 2.7: Installing Disk Drives/安装磁盘驱动器/安裝磁碟機 Attaching the Ears & Handles/安装耳柄和把手/ 安裝耳翼和把手 Figure 2.8: Attaching the Ears and Handles/安装耳柄和把手/安裝耳翼和把手 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 31: Chapter 3 Operation 操作
Chapter Operation 操作... -
Page 32: The Front Panel/前面板/前面板
System Reset buttons, an Alarm Reset button, two reserved 9-pin D-SUB openings, and two dual USB ports. Their individual functions are described as below. ACP-4010 的前面板上有一个可锁定的门和六个 LED 指示灯。机箱门使用的是用户友 好的转动式锁，因此，即使没有钥匙用户也能够锁上机箱门。打开机箱门后，可以看 到一个瞬时电源开关、两个保留的系统重启按钮、一个报警复位按钮、两个保留的 9 针... -
Page 33: Switch, Button, And I/O Interfaces/开关、按钮和 I/O 接口/開關、 按鈕與 I/O 接頭
系统电源开关：按下开关可开启或关闭系统电源。将系统关机或按下此开关数秒即可 关闭系统的 ATX 电源。 系统重启按钮：按下此按钮可重启系统。 报警复位按钮：当系统中有错误产生时（如机箱过热导致的风扇故障等），声音报警 器将被启动。按下次按钮可停止报警器的报警声。 9 针 D-SUB 开口：用于连接 COM 端口设备。 双 USB 端口：用于连接进行数据传输、备份或输入的多种 USB 设备。 系統電源開關：按下開關可開啟或關閉系統電源。將系統關機或按下此開關數秒即可 關閉系統的 ATX 電源。 系統重啟按鈕：按下此按鈕可重啟系統。 報警重定按鈕：當系統中有錯誤產生時（如主機殼過熱導致的風扇故障等），聲音報 警器將被啟動。按下次按鈕可停止報警器的報警聲。 9 针 D-SUB 開口：用於連接 COM 埠設備。 雙 USB 埠：用於連接進行資料傳輸、備份或輸入的多種 USB 設備。 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 34: Led Indicators For System Status/Led 指示灯/Led 指示燈
If the temperature LED is RED, it means that inside of the chassis is overheated (more than 50 °C/122 °F). An audible alarm will be activated. To stop the alarm beep- ing, press the Alarm Reset button. Inspect the fan filter and the rear section of the ACP-4010 User Manual/用户手册/用戶手冊... - Page 35 LAN LED 為閃爍狀態。當 LAN1/LA2N 的 LED 發生故障而不亮時，請檢查 LAN 線纜及 其連接。 Note! Depending on the CPU card or motherboard specifications, the chassis LAN LED may not be supported. Note! 系统是否支持机箱 LAN LED 取决于 CPU 卡或母板的规格。 Note! 系統是否支援機箱 LAN LED 取決於 CPU 卡或是主機板規格。 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 36: The Rear Panel/后面板/後窗
Figure 3.4 Rear Panel of Motherboard Version/母板后面板视图/主板版本後窗視 圖 There is a ground screw with a washer located on the lower right of the rear panel. This will protect the system in the event of electric leakage. 底板的右下角有一个带垫圈的地脚螺钉，可以避免意外漏电对系统造成的损害。 後窗的右下角有一個带墊圈的接地螺絲, 可以避免意外漏電時對系統造成的損害。 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 37: Replacing The Cooling Fan/更换冷却风扇/更換系統風扇
Replacing the Cooling Fan/更换冷却风扇/更換系 統風扇 Figure 3.5 Replacing the Cooling Fan/更换冷却风扇/更換系統風扇 Cleaning the Filters/清洁过滤器/清洗濾網 Figure 3.6 Removing the Filters/清洁过滤器/清洗濾網 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 38: Replacing The Power Supply/更换电源/更換電源
Replacing the Power Supply/更换电源/更換電源 Figure 3.7 Replacing the Single Power Supply/更换电源/更換電源 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 39: Intelligent System Module 智能系统模块 智能系統模組
Chapter Intelligent System Module 智能系统模块 智能系統模組... -
Page 40: Getting Started/入门指南/入門指南
Reserved PCB layout for gravity and humidity sensor 1 x 用于配置报警设置的 10 针硬件开关 1 x 用于监控系统和主板健康状态的 SMBus 多达 4 个外置温度传感器 7 x 风扇转速计输入 1 x 外置 IPMI 模块接口 1 x 用于提示系统健康状态的内置蜂鸣器 自动智能风扇控制 PCB 布局上预留重力和湿度传感器 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 41: Dimensions/尺寸
经由 PM Bus 接收 IPMI 命令 / 经由 SMBus 接收 SUSI 命令 電壓輸入：+5Vdc、-5Vdc、5VSB、+3.3Vdc、+12Vdc、-12Vdc 溫度感應器：LM75 數位溫度感應器，I2C 接頭，-30 °C ~ 125 °C (-22 °F ~ 257 °F) 風扇轉速控制：至多連接 7 個系統風扇 電源狀態監控： – 冗餘電源狀態偵測 – 經由 PMBus 接收 IPMI 命令 / 經由 SMBus 接收 SUSI 命令 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 42: System Status Monitoring & Management/系统状态监控和管理/系 統狀態監控與管理
DeviceOn Management Function/DeviceOn 管理功能 Web-based remote configure, control, and monitoring Remote reset, power down, and power up. Remote digital output signal control 通过网络实现远程配置、控制和监测 远程重启、开关机 远程数字量输出信号控制 透過網路進行遠端監控 遠端控制系統開關機與重啟 遠端數位訊號管理 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 43: Alarms & Notifications/报警通知/各功能警示狀態
Close alarm beep for 3 mins reset Push 暂停警示音 3 分钟 报警复位 暫停示警狀態 3 分鐘 暫停示警 Note! LED color might be different in each chassis. LED 指示灯颜色可能因机箱不同而有差别。 LED 指示燈顏色可能因機箱不同而有差別。 4.2.7 Power Consumption/ 功耗 12 V @ 5.25 A ACP-4010 User Manual/用户手册/用戶手冊... -
Page 44: Connectors And Switch Settings/接口和开关设置/接口與開關設定
The correct method is to connect them into FAN1 and FAN2. If fans are connected out of sequence the alarm will not function correctly. 请按照顺序连接风扇接口。如果有一个以上风扇，请从 FAN1、 FAN2... 等顺序连接。如果顺序错误，报警功能可能会出现异常。 請依照順序連接風扇接頭。如果有一個以上風扇，請從 FAN1、 FAN2 ... 等順序連接。如果順序錯誤，示警功能可能會發生異常。 ACP-4010 User Manual/用户手册/用戶手冊... - Page 45 7 (FAN1~7) Table 4.6: SW7 ~ 9 SW1.Pin7 SW1.Pin8 SW1.Pin9 TEMP Qty Disable 1 (TR1) 2 (TR1~2) 3 (TR1~3) 4 (TR1~4) Table 4.7: SW10 SW1.Pin10 Smart FAN/智能风扇/智能風扇 Enable / 启用 / 啟用 Disable / 禁用 / 關閉 ACP-4010 User Manual/用户手册/用戶手冊...
-
Page 46: Board Layout/板卡布局/板卡佈局
Board Layout/ 板卡布局 / 板卡佈局 Figure 4.1 Connector Locations for the Intelligent System Modules/ 智能系统模块接口位置 / 智慧系統模組接口位置 ACP-4010 User Manual/用户手册/用戶手冊... -
Page 47: Pin Definitions/针脚定义/針腳定義
Pin 15 +V5_SB_R Pin 8 P-F_LED Table 4.14: VOLT1 Pin 1 +V5_SB Pin 5 Pin 2 Pin 6 +V3.3 Pin 3 Pin 7 -V12 Pin 4 Pin 8 +V12 Table 4.15: TR1~4 Pin 1 TEMP_SEN1~4 Pin 2 ACP-4010 User Manual/用户手册/用戶手冊... - Page 48 Pin 1 Pin 2 ALARM_RST_IN# Table 4.20: FAN1~7 Pin 1 Pin 3 FAN_DEC1~7_R Pin 2 +V12_FAN Table 4.21: DEBUG2 Pin 1 EC_SCLK0 Pin 2 EC_SDAT0 Table 4.22: PWR1 Pin 1 +V12 Pin 4 Pin 2 Pin 5 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 49 Appendix Exploded Diagram & Parts List/爆炸图及零 件表/爆炸圖及零件表...
- Page 50 17 HDD bracket 27 Left front panel Card guide bracket 18 Drive bay 28 LED board Fan bracket 19 5.25" front cover 29 Switch bracket 10 12 cm fan 20 3.5" front cover 30 Disk mounting bracket ACP-4010 User Manual/用户手册/用戶手冊...
- Page 51 ACP-4010 User Manual/用户手册/用戶手冊...
- Page 52 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion from the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2020...
