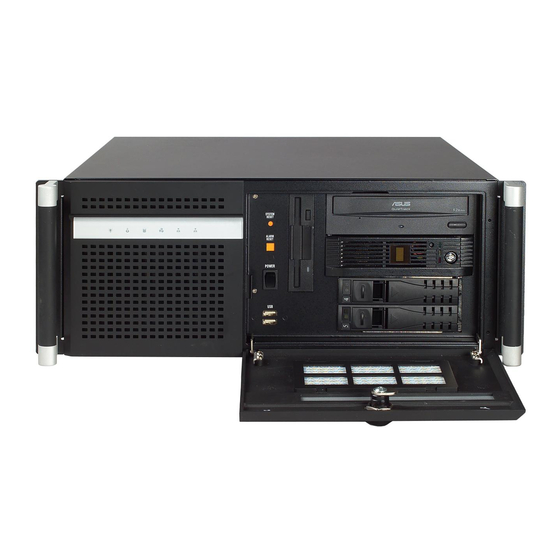

- Page 1 User Manual ACP-4320 4U Rack-mount Industrial Chassis with Dual SATA HDD Trays 双前置 SATA 硬盘盒的 4U 上架式机箱 雙前置 SATA 硬碟盒的 4U 上架式機箱...
- Page 2 No part of this manual may be reproduced, copied, translated, or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 Online Technical Support/在线技术支持/線上技術支援 For technical support and service, please visit our support website at: http://www.advantech.com/support 如需技术支持和服务，请访问研华公司的网站： http://www.advantech.com/support 若需技術支援及其他服務，請連結研華公司的支援網站： http://www.advantech.com/support ACP-4320 User Manual/ 用户手册...
- Page 4 The equipment has been exposed to moisture. The equipment does not work well, or you cannot get it to work according to the user's manual. The equipment has been dropped and damaged. The equipment has obvious signs of breakage. ACP-4320 User Manual/ 用户手册...
- Page 5 Improper installation of VESA mounting can result in serious per- sonal injury! Use suitable mounting apparatus to avoid risk of injury. VESA mount installation should be operated by professional tech- nician, please contact the service technician or your retailer if you need this service. ACP-4320 User Manual/ 用户手册...
- Page 6 Repair of the device may only be carried out by trained service per- sonnel. Advantech recommends that a service contract be obtained with Advantech Service and that all repairs also be carried out by them. Otherwise the correct functioning of the device may be compromised.
- Page 7 计算机提供的光驱 （或雷射产品） ，已符合各种安全标准，包括 IEC 60825-1 或 EN60825-1。 (1) 避免直接暴露于雷射光中。切勿打开雷射装置外壳，内部没有用户可维修组 件。 (2) 切勿超出本文件规定，对本雷射装置进行控制操作、调整或执行程序。 (3) 只让授权服务技术人员对雷射装置进行维修。 CLASS I LASER PRODUCT KLASS I LASER PRODUKT 本设备符合 FCC 规则第 15 款的规定。操作受如下两个条件限制： (1) 本设备不得产生有害的干扰，而且 (2) 本设备必须能经受干扰，包括可能引起意外操作的干扰。 注意：无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设 备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机 箱。 注意：接触产品的主板、背板、或是扩充卡前，请先确保您接地来移除身上附带 的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地手腕 环。请将所有电子组件放在无静电的表面或是静电防护袋中。 ACP-4320 User Manual/ 用户手册...
- Page 8 切勿尝试独自搬动设备，搬动设备至少需要两人。 只使用设备随附的电源线和电源装置。设备可能配有一条或多条电源线。 注意：未经法规核可的装置操作是不合法的。 注意：将电池( 或电池组) 放入火中、置放高温炉、压碎电池( 或电池组) 或 拆解电池( 或电池组)，可能导致爆炸; 将电池置于极端高温环境、有易燃液 体或气体泄漏中的环境中会导致爆炸; 电池( 或电池组) 若受到极低的空气压 力，可能导致爆炸。请按照制造商的指示处理旧电池。 注意：若要切断电源, 请将所有电源线都从机器上拔除。 注意：屏幕型设备( 或显示器)：使用过度恐伤害视力。 (1) 使用30 分钟请休息十分钟。 (2) 未满 2 岁孩童不看屏幕( 或显示器)，2 岁以上每天看屏幕不要超过 1 时。 注意：如果使用者没有依照使用手册使用设备，设备反置则可能会导致开孔置于 底部的危险产生。 注意：未经合乎规定与明确许可的任何变更或修改都可能导致用户丧失操作本设 备的权利。 ACP-4320 User Manual/ 用户手册 viii...
- Page 9 的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。 請按照製造商的指示處理舊電池。 電腦提供的光碟機( 或雷射產品)，已經符合適當的安全標準，包括 IEC60825- 1 或 EN60825-1。 (1)避免直接暴露於雷射光中。切勿打開雷射裝置外殼，內部沒有使用者可維的 元件。 (2) 切勿超出本文件規定，對本雷射裝置進行控制操作、調整或執行程序。 (3) 只讓授權服務技術人員對雷射裝置進行維修。 CLASS I LASER PRODUCT KLASS I LASER PRODUKT 設備符合 FCC 規則第15 款的規定。操作受如下兩個條件限制： (1) 本設備不得產生有害的干擾，而且 (2) 本設備必須能經受干擾，包括可能引起意外操作的干擾。 注意：無論何時進行操作，請務必完全關閉機箱電源。不可在電源接通時進行設 備連接，以避免瞬間電流損壞敏感電子元件。只有專業技術人員才可以打開機 箱。 注意：接觸產品的主板、背板或擴充卡前，請先確保您接地來移除身上附帶的靜 電。由於現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請 將所有電子元件放在無靜電的表面或靜電屏蔽袋中。 ACP-4320 User Manual/ 用户手册...
- Page 10 注意：未經法規核可的裝置操作是不合法的。 注意：將電池( 或電池組) 放入火中、置放高溫爐、壓碎電池( 或電池組) 或 拆解電池( 或電池組)，可能導致爆炸; 將電池置於極端高溫環境、有易燃液 體或氣體洩漏中的環境中會導致爆炸; 電池( 或電池組) 若受到極低的空氣壓 力，可能導致爆炸。請按照製造商的指示處理舊電池。 注意：若要切斷電源, 請將所有電源線都從機器上拔除。 注意：螢幕型設備( 或顯示器)：使用過度恐傷害視力。 (1) 使用30 分鐘請休息十分鐘。 (2) 未滿 2 歲孩童不看螢幕( 或顯示器)，2 歲以上每天看螢幕不要超過 1 小 時。 注意：如果使用者沒有依照使用手冊使用設備，則設備反置可能會導致開孔在系 統底部的危險產生。 注意：未經合乎規定與明確許可的任何變更或修改都可能導致用戶喪失操作本設 備的權利。 聯絡資訊： 研華股份有限公司 ACP-4320 User Manual/ 用户手册...
- Page 11 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 12 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 13 Also, please notify the carrier. Retain the shipping carton and packing material for inspection by the carrier. After inspection, we will make arrangements to repair or replace the unit. xiii ACP-4320 User Manual/ 用户手册...
- Page 14 機箱 用戶手冊 品質保證卡 附件盒，包括 1 袋螺絲（用於固定主機板、背板、磁碟機、耳翼及把手等） 、1 對 鑰匙、1 個 EMI 彈片 （用於背板型 )、15 個橡膠墊 （背板型）或 7 個橡膠墊 ( 主機板型 ) 和一對耳翼及把手 若有任何不符，請 立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您 購買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破 損痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請 立即聯繫我們 的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包 裝材料以備搬 運人員檢查。檢查之後，我們會給您提供維修或更換服務。 ACP-4320 User Manual/ 用户手册...
-
Page 15: Table Of Contents
Table 3.2: SATA HDD LED Indicator Function/SATA HDD LED指示 灯功能/SATA HDD LED指示燈功能....17 Cooling Fan Replacement/更换风扇/更換風扇......17 Figure 3.3 Replacing the System Cooling Fan/更换系统风扇/更換 系統風扇........17 Figure 3.4 Replacing the SATA HDD Fan/ 更换SATA 硬盘风扇/更 換SATA硬碟風扇........18 Cleaning the Filters/清洗过滤网/清洗濾網 ......18 ACP-4320 User Manual/ 用户手册... - Page 16 Table 4.21:DEBUG2..............29 Table 4.22:PWR1 ............... 30 Appendix A Exploded Diagrams & Parts List分解图 &部件列表分解圖&零件表 ... 31 Exploded Diagrams & Parts List/分解图&部件列表/分解圖&零件表..32 Figure A.1 Exploded Diagrams & Parts List/ 分解图& 部件列表/ 分 解圖& 零件表 ......... 32 ACP-4320 User Manual/ 用户手册...
-
Page 17: General Information概述產品資訊
Chapter General Information 概述 產品資訊... -
Page 18: Introduction/产品简介/產品簡介
Introduction/ 产品简介 / 產品簡介 The ACP-4320 series is a 4U rack-mount chassis designed for mission critical appli- cations. With the latest in industrial design, the ACP-4320 represents a breakthrough from the traditional, rigid concept of industrial PCs, and provides users with both a high-performance and a state-of-the-art operating platform. -
Page 19: Specifications /产品规格/產品規格
Dimensions (W x H x D) 482 x 177 x 478 mm (19 x 7 x 18.8 in) Physical 尺寸 （宽 x 高 x 深） 尺寸 ( 寬 x 高 x 深 ) 产品本体 Weight 產品本體 17.6 kg (38.7 lb) 重量 ACP-4320 User Manual/ 用户手册... -
Page 20: Power Supply Options/电源选项/電源選項
+3.3V@19A +3.3V@24A +5V@21A +5V@16A +5V@30A +12V1@16A +12V1@17A +12V1@16A 输出功率 +12V2@16A +12V2@17A +12V2@16A 輸出功率 -12V@0.3A +5Vsb@2.5A +12V3@16A -5V@0.3A -12V@0.3A +12V4@16A +5Vsb@2.5A -5V@0.3A +5Vsb@4A -12V@0.5A -5V@0.5A MTBF 100,000 hours @ 25 °C (77 °F) Safety CE/FCC/UL/CB/TUV/KC 安规认证 安規認證 ACP-4320 User Manual/ 用户手册... -
Page 21: Environmental Specifications/环境规格/環境規格
10 to 85% @ 40°C (85 °F), 10 to 95% @ 40°C (85 °F), non-condensing non-condensing 湿度 濕度 非凝结 非凝结 Vibration 1 G rms 振动 振動 Shock 10G with 11 ms duration, half 冲击 sine wave 衝擊 ACP-4320 User Manual/ 用户手册... -
Page 22: Dimensions Diagram/产品尺寸/產品尺寸
Dimensions Diagram/ 产品尺寸 / 產品尺寸 Figure 1.1 Dimensions Diagram/ 产品尺寸 / 產品尺寸 ACP-4320 User Manual/ 用户手册... -
Page 23: System Setup系统安装系統安裝
Chapter System Setup 系统安装 系統安裝... - Page 24 断开电源线。接触机箱内部组件之前，请先触摸金属机箱接地。 Note! 機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並 拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。 Note! Reverse installation is not permitted. Otherwise there will be a hazard at the bottom opening. The key lock area is a skill personnel operation area. Note! 以下系统安装，请联系研华专业技术团队。禁止反向安装，否则会有底 部开孔的危险。钥匙锁定区域为技术人员操作区域。 Note! 以下系統安裝，請聯繫研華專業技術團隊。禁止反向安裝，否則會有底 部開孔的危險。鑰匙鎖定區域為技術人員操作區域。 ACP-4320 User Manual/ 用户手册...
-
Page 25: Removing The Top Cover/移除顶盖/移除上蓋
PCA-6114P10 PCA-6113DP4 PCA-6114P4 PCA-6114P10 PCA-6113DP4 PCA-6114 PCE-5B10 PCE-5B12 PCE-5B13 PCE-5B12D PCE-7B13 AIMB-5 AIMB-7 series ASMB-7 series ASMB-805 ASMB-815 ASMB-816 Max. Torque of copper stub 10kgf.cm Figure 2.2 Yellow Label Indicating Copper Stub Locations/ 指示铜柱位置的黄色标签 / 指示銅柱位置的黃色標籤 ACP-4320 User Manual/ 用户手册... - Page 26 Figure 2.3 Installing the Backplane/ 安装底板 / 安裝背板 Figure 2.4 Installing a Motherboard/ 安装母板 / 安裝主機板 ACP-4320 User Manual/ 用户手册...
-
Page 27: Installing A Cpu Card/安装Cpu卡/安裝Cpu卡
Installing a CPU Card/ 安装 CPU 卡 / 安裝 CPU 卡 Figure 2.5 Installing a CPU card/ 安装 CPU 卡 / 安裝 CPU 卡 Hold-down Clamp/ 固定压条 / 壓桿 Figure 2.6 Installing Rubber Cushions and Hold-down Clamp/ 安装橡胶垫和固定压条 / 安裝橡膠墊和壓杆 ACP-4320 User Manual/ 用户手册... -
Page 28: Installing Disk Drives/安装磁盘驱动器/安裝磁碟機
Installing Disk Drives/ 安装磁盘驱动器 / 安裝磁碟機 Figure 2.7 Installing Disk Drives/ 安装磁盘驱动器 / 安裝磁碟機 Figure 2.8 Installing a SATA HDD/ 安装 SATA 硬盘 / 安裝 SATA 硬碟 ACP-4320 User Manual/ 用户手册... -
Page 29: Attaching The Ears And Handles/安装耳柄和把手/安裝耳翼和把手
Attaching the Ears and Handles/ 安装耳柄和把手 / 安裝耳翼和把手 Figure 2.9 Attaching the Ears and Handles/ 安装耳柄和把手 / 安裝耳翼和把手 ACP-4320 User Manual/ 用户手册... - Page 30 ACP-4320 User Manual/ 用户手册...
-
Page 31: Operation操作
Chapter Operation 操作... -
Page 32: The Front Panel/前面板
数据访问 无 硬碟 硬碟狀態 讀取資料 無 Normal Abnormal Cooling fan status 正常 异常 风扇 冷却风扇状态 風扇 風扇狀態 正常 異常 Link: Blinking only during LAN1/LAN2 LAN connection Data Transition 无 网络 网络连接 连接状态：数据传输时会闪烁 網路 網路連接 無 連接狀態：資料傳輸時會閃爍 ACP-4320 User Manual/ 用户手册... -
Page 33: Hdd Tray Led Indicators / 硬盘盒指示灯/ 硬碟抽取盒指示燈
Status of HDD Blinking/ 闪烁 / 閃爍 HDD 状态 Idle/ 闲置 / 閒置： HDD 狀態 No light/ 不亮 (SATA HDD) Cooling Fan Replacement/ 更换风扇 / 更換風扇 Figure 3.3 Replacing the System Cooling Fan/ 更换系统风扇 / 更換系統風扇 ACP-4320 User Manual/ 用户手册... -
Page 34: 換Sata硬碟風扇
Figure 3.4 Replacing the SATA HDD Fan/ 更换 SATA 硬盘风扇 / 更換 SATA 硬碟風扇 Cleaning the Filters/ 清洗过滤网 / 清洗濾網 Figure 3.5 Removing the Filters/ 取出过滤网 / 取出濾網 ACP-4320 User Manual/ 用户手册... -
Page 35: Replacing The Power Supply/更换电源/更換電源
Replacing the Power Supply/ 更换电源 / 更換電源 Figure 3.6 Replacing the Single Power Supply/ 更换單电源 / 更換單電源 Figure 3.7 Power Cord Plugs Should Have Same Orientation in Socket/ 插座上电源线方向相同 / 插座上的電源線方向應相同 ACP-4320 User Manual/ 用户手册... - Page 36 ACP-4320 User Manual/ 用户手册...
-
Page 37: Intelligent System Module智能系统模 块智能系統模組
Chapter Intelligent System Module 智能系统模块 智能系統模組... -
Page 38: Getting Started/入门指南/入門指南
Reserved PCB layout for gravity and humidity sensor 1 x 用于配置报警设置的 10 针硬件开关 1 x 用于监控系统和主板健康状态的 SMBus 多达 4 个外置温度传感器 7 x 风扇转速计输入 1 x 外置 IPMI 模块接口 1 x 用于提示系统健康状态的内置蜂鸣器 自动智能风扇控制 PCB 布局上预留重力和湿度传感器 ACP-4320 User Manual/ 用户手册... -
Page 39: Dimensions/尺寸
经由 PM Bus 接收 IPMI 命令 / 经由 SMBus 接收 SUSI 命令 電壓輸入：+5Vdc、-5Vdc、5VSB、+3.3Vdc、+12Vdc、-12Vdc 溫度感應器：LM75 數位溫度感應器，I2C 接頭，-30C ~ 125° C (-22F ~ 257° F) 風扇轉速控制：至多連接 7 個系統風扇 電源狀態監控： – 冗餘電源狀態偵測 – 經由 PMBus 接收 IPMI 命令 / 經由 SMBus 接收 SUSI 命令 ACP-4320 User Manual/ 用户手册... -
Page 40: System Status Monitoring & Management/系统状态监控和管理/系 統狀態監控與管理
SUSIAccess Management Function/SUSIAccess 管理功能 Web-based remote configure, control and monitoring Remote reset, power down and power up. Remote digital output signal control 通过网络实现远程配置、控制和监测 远程重启、开关机 远程数字量输出信号控制 透過網路進行遠端監控 遠端控制系統開關機與重啟 遠端數位訊號管理 ACP-4320 User Manual/ 用户手册... -
Page 41: Alarms & Notifications/报警通知/各功能警示狀態
Close alarm beep for 3 mins Push reset 暂停警示音 3 分钟 报警复位 暫停示警狀態三分鐘 暫停示警 Note! LED color might be different in each chassis. LED 指示灯颜色可能因机箱不同而有差别。 LED 指示燈顏色可能因機箱不同而有差別。 4.2.7 Power Consumption/ 功耗 12 V @ 5.25 A ACP-4320 User Manual/ 用户手册... -
Page 42: Connectors And Switch Settings/接口和开关设置/接口與開關設定
Please connect the fan connectors in the correct sequence: If two fans are being connected. The correct method is to connect them into FAN1 and FAN2. If fans are connected out of sequence the alarm will not func- tion correctly. 请按照顺序连接风扇接口。如果有一个以上风扇，请从 FAN1、FAN2... 等顺序连接。如果顺序错误，报警功能可能会出现异常。 請依照順序連接風扇接頭。如果有一個以上風扇，請從 FAN1、FAN2 ... 等順序連接。如果順序錯誤，示警功能可能會發生異常。 ACP-4320 User Manual/ 用户手册... - Page 43 Table 4.6: SW7 ~ 9 SW1.Pin7 SW1.Pin8 SW1.Pin9 TEMP Qty Disable 1 (TR1) 2 (TR1~2) 3 (TR1~3) 4 (TR1~4) Table 4.7: SW10 SW1.Pin10 Smart FAN / 智能风扇 / 智能風扇 Enable / 启用 / 啟用 Disable / 禁用 / 關閉 ACP-4320 User Manual/ 用户手册...
-
Page 44: Board Layout/板卡布局/板卡佈局
I2C_SDAT Pin 2 Pin 5 I2C_SCLK Pin 3 Table 4.11: SMB_3V_1 Pin 1 +V_SMB Pin 3 M_SDAT_R Pin 2 M_SCLK_R Pin 4 Table 4.12: SMB_3V_2 Pin 1 +V_SMB Pin 3 M_SDAT_R Pin 2 M_SCLK_R Pin 4 ACP-4320 User Manual/ 用户手册... - Page 45 Table 4.18: HDD1 Pin 1 Pin 2 HDD_LED_ACT# Table 4.19: ALMRST1 Pin 1 Pin 2 ALARM_RST_IN# Table 4.20: FAN1~7 Pin 1 Pin 3 FAN_DEC1~7_R Pin 2 +V12_FAN Table 4.21: DEBUG2 Pin 1 EC_SCLK0 Pin 2 EC_SDAT0 ACP-4320 User Manual/ 用户手册...
- Page 46 Table 4.22: PWR1 Pin 1 +V12 Pin 4 Pin 2 Pin 5 ACP-4320 User Manual/ 用户手册...
-
Page 47: Exploded Diagrams & Parts List分解图
Appendix Exploded Diagrams & Parts List 分解图 & 部件列表 分解圖 & 零件表... -
Page 48: Exploded Diagrams & Parts List/分解图&部件列表/分解圖&零件表
Figure A.1 Exploded Diagrams & Parts List/ 分解图& 部件列表/ 分解圖& 零件表 ITEM DESC ITEM DESC TOP COVER ROCKMOUNT EAR HOLD DOWN CLAMP HDD TRAY FAN SET CHASSIS FILTER COVER HDD CAGE PSU BRACKET FRONT DOOR ADAPTER BRACKET HANDLES ACP-4320 User Manual/ 用户手册... - Page 49 ACP-4320 User Manual/ 用户手册...
- Page 50 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion from the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2020 www.advantech.com 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻...
