Summary of Contents for Advantech IPC-623
- Page 1 User Manual IPC-623 4U, 20-slot Rackmount Industrial Chassis 4U, 20 槽上架式工业机箱 4U, 20 槽上架式工業機箱...
- Page 2 The documentation and the software included with this product are copyrighted 2018 by Advantech Co., Ltd. All rights are reserved. Advantech Co., Ltd. reserves the right to improve the products described in this manual at any time without notice. No part of this manual may be reproduced, copied, translated, or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd.
- Page 3 ATTENTION: Risque d'explosion si la batterie est remplacée par un type incor- rect. Mettre au rebus les batteries usagées selon les instructions. THE COMPUTER IS PROVIDED WITH CD DRIVES (or Laser Product) COM- PLY WITH APPROPRIATE SAFETY STANDARDS INCLUDING IEC 60825-1 or EN 60825-1. IPC-623 User Manual/ 用戶手冊...
- Page 4 Repair of the device may only be carried out by trained service personnel. Advantech recommends that a service contract be obtained with Advantech Service and that all repairs also be carried out by them. Otherwise the correct functioning of the device may be compromised.
- Page 5 Address: No.1, Alley 20, Lane 26, Rueiguang Road Neihu District, Taipei, Taiwan 114, R.O.C. TEL: +886-2792-7818 请仔细阅读此安全操作说明。 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请确认拔除电源线。请勿使用液体或去污喷雾剂清洗设 备。 对于使用电源线的设备，设备周围必须有容易连接的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外摔落可能会导致设备损坏。 请不要将设备放置在超出建议温度范围的环境，即不要低于 0°C(32°F) 或高 于 40°C (122°F)， 否则可能会造成设备损坏。 设备机壳的开孔适用于空气对流，为了防止设备过热。请勿覆盖开孔。 当您连接设备到电源插座前，请确认电源插座的电压符合要求和接地连接。请确 认电源线连接到有接地设备的插座。 请将电源线布置在人们不易绊倒的位置，请勿在电源在线覆盖任何杂物。 请注意设备上所有的警告和注意标语。 如果长时间不使用设备，请拔除与电源插座的链接，避免设备被超目标电压波动 损坏。 请不要让任何液体流人通风口，以免引起火灾或短路。 IPC-623 User Manual/ 用戶手冊...
- Page 6 本设备不得产生有和的干扰，而且 本设备必须能经受干扰，包括可能引起意外操作的干扰。 注意：无论何时进行操作，请务必完全关闭电源，不可在电源接通时进行设备连 接，以避免顺电流损坏敏感电子组件。只有专业的技术人员才可以打开机箱。 注意： 接触产品的主板、背板、或是扩充卡前，请先确保您接地来移除身上附 带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地手 腕环。请将所有电子组件放在无静电的表面或是静电防护袋中。 注意：未经专业认可的组件会损坏设备。请使用附件盒中提供的组件 ( 如螺丝 ) 以确保正确的安装。 注意：本产品不适合儿童使用 （本产品不是玩具） 。 本设备不适合有儿童在场的环境使用。 注意：VESA 安装不当会导致严重的人身伤害！使用合适的安装装置以避免受伤 风险。VESA 安装应由专业技术人员操作，如果您需要此服务，请联系维修技术 人员或零售商。 设备的维修只能由经过培训的维修人员进行。 研华建议与研华服务公司签订服 务合约，并且所有维修工作也由指定人员执行。 否则，设备的正确功能可能会 受到影响。 注意：未经制造商许可，请勿修改此设备。 注意：为避免触电危险，此设备只能连接到带保护接地的供电电源。 注意：移除电源线前，请务必完全停止设备运作。 注意：如果不按照制造商建议的方式使用此设备，则最终系统应评估是否符合要 求。 注意：切勿将设备或带电连接器浸入水中或其他液体中。 IPC-623 User Manual/ 用戶手冊...
- Page 7 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請確認拔除電源線。請勿使用液體或去污噴霧劑清洗設 備。 對於使用電源線的設備，設備周圍必須有容易連接的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外摔落可能會導致設備損壞。 請不要將設備放置在超出建議溫度範圍的環境，即不要低於 0°C(32°F) 或高 於 40°C (122°F)， 否則可能會造成設備損壞。 設備機殼的開孔適用於空氣對流，為了防止設備過熱。請勿覆蓋開孔。 當您連接設備到電源插座前，請確認電源插座的電壓符合要求和接地連接。請確 認電源線連接到有接地設備的插座。 請將電源線佈置在人們不易絆倒的位置，請勿在電源線上覆蓋任何雜物。 請注意設備上所有的警告和注意標語。 如果長時間不使用設備，請拔除與電源插座的連結，避免設備被超標的電壓波動 損壞。 請不要讓任何液體流人通風口，以免引起火災或短路。 請不要自行打開設備。為了確保您的安全，設備的維修只能由經過培訓的維修人 員進行。 如有下列情況，請由專業人員維修 : 電源線或插頭損壞﹔ 設備內部有液體流人﹔ 設備曾暴露在過度潮濕環境中使用﹔ 設備無法正常工作，或您無法透過用戶手冊來正常工作﹔ 設備摔落或損壞﹔ IPC-623 User Manual/ 用戶手冊...
- Page 8 注意：為避免觸電危險，此設備只能連接到帶保護接地的供電電源。 注意：移除電源線前，請務必完全停止設備運作。 注意：如果不按照製造商建議的方式使用此設備，則最終系統應評估是否符合要 求。 注意：切勿將設備或帶電連接器浸入水中或其他液體中。 注意：在更換保險絲之前，請先移除電源線，並只能更換相同的額定值和相同類 型規格的保險絲。 請遵守當地的職業健康和安全規定以及人力搬運物料的指導原則。 切勿嘗試獨自搬動設備，搬動設備至少需要兩人。 只使用設備隨附的電源線和電源裝置。設備可能配有一條或多條電源線。 注意： 未經法規核可的裝置操作是不合法的。 注意：將電池 ( 或電池組 ) 放入火中、置放高溫爐、壓碎電池 ( 或電池組 ) 或拆 解電池 ( 或電池組 )，可能導致爆炸 ; 將電池置於極端高溫環境、有易燃液體或 氣體洩漏中的環境中會導致爆炸 ; 電池 ( 或電池組 ) 若受到極低的空氣壓力， 可能導致爆炸。請按照製造商的指示處理舊電池。 IPC-623 User Manual/ 用戶手冊 viii...
- Page 9 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 10 In addition, free technical support is available from Advantech engineers every busi- ness day. We are always ready to give advice about application requirements or spe- cific information on the installation and operation of any of our products. 我们衷心希望您购买的产品能够发挥最大的性能。如果您遇到技术问题，我们随时准 备为您提供帮助。对于常见问题，您可以在产品文档中找到满意答案。这些答案通常...
- Page 11 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For outof- warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 12 在您打开包装时，请确认包装中含有以下物品： IPC-623 机箱 用户手册 附件盒，内含螺丝包 （用于固定无源底板、磁盘驱动器和耳柄） 、一对钥匙、20 个橡胶垫、4 个短橡胶垫 （用于固定全长 CPU 卡） 、一对耳柄。 如果其中任何一项缺失或者破损，请立即联系您的销售商或销售代表。 装货前，我们已全面仔细检查过 IPC-623 产品。因此您购买的产品应当是完好无损且 运转正常的。在您打开 IPC-623 产品的包装时，请检查是否有破损痕迹 （例如，包装 箱损坏、划痕、凹痕等） 。如果产品有破损或者不符合规格，请立即联系我们的服务部 门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材料以备搬运人员检 查。检查之后，我们会给您提供维修或更换服务。 打開包裝時，用戶需確認包裝中含有下所列各項： 機箱 用戶手冊 附件盒，內含螺絲包 （用於固定背板、光碟和手把耳翼等） 、一對鑰匙、20 個橡...
- Page 13 若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購 買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損 痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請立 即聯繫我們的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝 材料以備搬運人員檢查。檢查之後，我們會給您提供維修或更換服務。 IPC-623 User Manual/ 用戶手冊 xiii...
- Page 14 IPC-623 User Manual/ 用戶手冊...
-
Page 15: Table Of Contents
Switch and Buttons/ 开关与按钮 / 開關與按鈕 ....14 3.1.1 LED Indicators for System Status/ 用于指示系统状态的 LED 指示 3.1.2 灯 / 用於指示系統狀態的 LED 指示燈 ......14 Table 3.1: LED Indicators for System Status/ 用于指示系统状态的 LED 指示灯 / 用於指示系統狀態的 LED 指示燈..15 IPC-623 User Manual/ 用戶手冊... - Page 16 Table 4.15: TR1~4 ..............29 Table 4.16: RDUPG1 ..............29 Table 4.17: BZ1................29 Table 4.18: HDD1................ 29 Table 4.19: ALMRST1..............29 Table 4.20: FAN1~7 ..............29 Table 4.21: DEBUG2..............29 Table 4.22: PWR1 ............... 30 Appendix A Exploded Diagram IPC-623 User Manual/ 用戶手冊...
- Page 17 爆炸图 爆炸圖 ......31 Exploded Diagram/ 爆炸图 / 爆炸圖.......32 Figure A.1 Exploded diagram/ 爆炸图 / 爆炸圖 ....32 IPC-623 User Manual/ 用戶手冊 xvii...
- Page 18 IPC-623 User Manual/ 用戶手冊...
-
Page 19: Chapter 1 General Information 概述 產品資訊
Chapter General Information 概述 產品資訊... -
Page 20: Introduction/ 产品简介 / 產品簡介

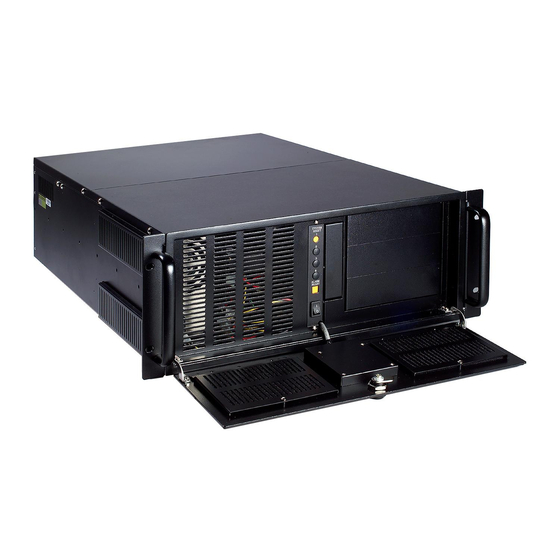

IPC-623 is a 4U rack-mount industrial computer chassis designed for high-end DAQ, IEM and video application. IPC-623 support full size SBC CPU Card with max. 20 slot backplane support and max. 1200W power wattage power supply option available. IPC-623 是一款 4U 上架式工业机箱，专为多系统 , 电视墙、高阶数据采集应用设计。... -
Page 21: Power Supply Options/ 电源选项 / 電源選項
Form factor 产品类型 Single , PS/2 Single , PS/2 產品類型 Wattage 功率 500W Max. 1200W Max. 功率 Input rating 输入电压 AC 100 ~ 240V Full range 輸入電壓 ° MTBF 100,000 hours @ 25 Safety 安规认证 UL/CB/TUV/CCC 安規認證 IPC-623 User Manual/ 用戶手冊... -
Page 22: Environment Specifications/ 环境规格 / 環境規格
10 to 95% @ 40°C, 湿度 non-condensing non-condensing 濕度 Vibration 1 Grms 震动 震動 Shock 10 G with 11 ms duration, half 冲击 sine wave 衝擊 Dimension Diagram/ 尺寸图 / 尺寸圖 Figure 1.1 Dimension diagram 尺寸图 / 尺寸圖 IPC-623 User Manual/ 用戶手冊... -
Page 23: Chapter 2 System Setup 系统安装 系統安裝
Chapter System Setup 系统安装 系統安裝... - Page 24 The following procedures instruct users to install the backplane, add-on cards, disk drives into the IPC-623 chassis. Please refer to Appendix A, Exploded Diagram, for the detailed parts of IPC-623. 下述步骤指导用户如何在 IPC-623 产品内安装无源底板、附加卡和磁盘驱动器。有关 产品部件的信息，请参考附录 A 的分解图和部件列表。 下述步驟指導使用者如何在 IPC-623 產品內安裝底板、附加卡和磁碟機。有關產品部 件的資訊，請參考附錄 A 的分解圖和部件列表。...
-
Page 25: Removing Chassis Covers/开启机箱上盖/開啟機 箱上蓋
Removing Chassis Covers/开启机箱上盖/開啟機 箱上蓋 Figure 2.1 Removing the top front chassis cover 开启前方机箱上盖 / 開啟前方機箱上蓋 IPC-623 User Manual/ 用戶手冊... -
Page 26: 开启后方机箱上盖 / 開啟後方機箱上蓋
Figure 2.2 Removing the top rear chassis cover 开启后方机箱上盖 / 開啟後方機箱上蓋 IPC-623 User Manual/ 用戶手冊... -
Page 27: Installing The Backplane/ 安装背板
Installing the Backplane/ 安装背板 Figure 2.3 Installing the backplane 安装背板 IPC-623 User Manual/ 用戶手冊... -
Page 28: Installing Cpu Card/ 安装主板 / 安裝主機板
Installing CPU Card/ 安装主板 / 安裝主機板 Figure 2.4 Installing a full-length CPU card or a full-length add-on card 安装全尺寸主板或是附加卡 / 安裝全長主機板或是附加卡 IPC-623 User Manual/ 用戶手冊... -
Page 29: Installing Disk Drives/ 安装磁盘、光驱 / 安裝硬碟、光碟機
Drive bay can hold two 5.25" devices and one 3.5" device. 磁架可以安装两个 5.25" 装置与一个 3.5" 装置。 磁碟架可以安裝兩個 5.25" 裝置與一個 3.5" 裝置。 Figure 2.5 Removing the disk drive housing 将磁架移出 / 將磁碟架移出 Figure 2.6 Installing the disk drives 安装装置 IPC-623 User Manual/ 用戶手冊... -
Page 30: Attaching The Ears And Handles/ 安装耳翼与手把 / 安裝耳翼與手把
There is a pair of ears and handles in the accessory box. Please simply fasten them to the front-right and front-left edges with the screws provided. 有一对耳翼与手把在配件包内 , 请使用配件包中的螺丝 , 将耳翼与手把锁附在机箱两 侧。 有一對耳翼與手把在配件包內 , 請使用配件包中的螺絲 , 將耳翼與手把鎖附在機箱兩 側。 Figure 2.7 Attaching the Ears and Handles 锁附耳翼与手把 / 鎖附耳翼與手把 IPC-623 User Manual/ 用戶手冊... -
Page 31: Chapter 3 Operation 操作
Chapter Operation 操作... -
Page 32: The Front Panel/ 前面板
System Status and Power Status. The following table describes the LED indicators for System Status. 前门的 LED 指示灯分为两类：用于指示系统状态的 LED 指示灯和用于指示电源状态的 LED 指示灯。用于指示系统状态的 LED 指示灯的功能描述请参考表 3.1。 前門的 LED 指示燈分為兩類 : 用於指示系統狀態的 LED 指示燈與用於指示電源狀態的 LED 指示燈。用於指示系統狀態的 LED 指示燈的功能敘述請參考表 3.1。 IPC-623 User Manual/ 用戶手冊... -
Page 33: Led 指示灯 / 用於指示系統狀態的 Led 指示燈
当系统电源接通时，PWR LED 的绿灯恒亮。 当 PWR LED 红灯亮时，表示冗余电源模块发生故障。按下报警复位按钮即可停止报警 声。用户需立即检查冗余电源模块并以新模块替换故障模块。 当 FAN LED 红灯亮时，表示冷却风扇发生故障。此时，报警器将被启动。按下报警复 位按钮即可停止报警声。用户需立即以新风扇替换故障风扇。 当 TEMP LED 红灯亮时，表示机箱内置温度过高。此时，声音报警器将被启动。按下报 警复位按钮即可停止报警声。用户需立即检查风扇过滤器和机箱后部，确认机箱内的 通风良好、没有被灰尘等颗粒物阻塞。 當系統電源接通時，PWR LED 的綠燈衡亮。 當 PWR LED 紅燈亮時，表示冗餘電源模組發生故障。按下報警重置按鈕即可停止報警 聲。使用者需立即檢查冗餘電源模組並以新模組替換故障模組。 當 FAN LED 紅燈亮時，表示系統風扇發生故障。此時，報警器將被啟動。按下報警重 置按鈕即可停止報警聲。使用者需立即以新風扇替換故障風扇。 當 TEMP LED 紅燈亮時，表示主機殼內置溫度過高。此時，聲音報警器將被啟動。按下 報警重置按鈕即可停止報警聲。用戶需立即檢查風扇篩檢程式和主機殼後部，確認主 機殼內的通風良好、沒有被灰塵等顆粒物阻塞。 IPC-623 User Manual/ 用戶手冊... -
Page 34: Led Indicators For Power Status/ 用于指示电源状态的 Led 指示灯 / 用於指示電源狀態的 Led 指示燈
When an LED fails to light up, it means there is a problem with one of the voltage sig- nals. Please check if the power supply connector is properly attached to the back- plane. If the problem persists, consult with an experienced technician. 当 LED 灯不亮时，表明某一个电压信号发生故障。请检查电源接口是否正确连接到无 源底板上。若问题仍然存在，请联系有经验的技术人员。 當 LED 燈不亮時， 表明某一個電壓信號發生故障。 請檢查電源是否正確連接到底板上。 若問題仍然存在，請聯繫有經驗的技術人員。 IPC-623 User Manual/ 用戶手冊... -
Page 35: Replacing The Cooling Fan/ 更换冷却风扇 / 更換系統風扇
Fix the new cooling fan by fastening the thumb screw. Replace the front top chassis cover and fasten it. 机箱中部有 3 个冷却风扇。所有的风扇均支持热插拔，并通过向后部送风使系统足够 冷却。更换风扇时，请参考图 3.1 和以下步骤： 移除机箱前部顶盖。 卸下风扇组件上面的螺丝，然后可将其顺利拉出。这将断开冷却风扇电源接口。 更换新的冷却风扇。 用指旋螺丝将新的冷却风扇固定好。 将前部顶盖放回原位并固定好。 機箱中部有 3 個系統風扇。所有的風扇均支持熱插拔，並通過向後部送風使系統足夠 冷卻。更換風扇時，請參考圖 3.1 和以下步驟： 移除機箱前部上蓋。 卸下風扇元件上面的螺絲，然後可將其順利拉出。這將斷開冷卻風扇電源介面。 更換新的系統風扇。 用指旋螺絲將新的系統風扇固定好。 將前部上蓋放回原位並固定好。 IPC-623 User Manual/ 用戶手冊... -
Page 36: 更换冷却风扇 / 更換系統風扇
Figure 3.1 Replacing the cooling fan 更换冷却风扇 / 更換系統風扇 IPC-623 User Manual/ 用戶手冊... -
Page 37: Replacing The Filter/ 更换过滤器 / 更換濾網
Replacing the Filter/ 更换过滤器 / 更換濾網 Figure 3.2 Replacing the filter behind the front door 更换前部过滤器 / 更換前門濾網 Figure 3.3 Replacing the filter on both sides of the chassis 更换侧部过滤器 / 更換側邊濾網 IPC-623 User Manual/ 用戶手冊... - Page 38 IPC-623 User Manual/ 用戶手冊...
-
Page 39: Intelligent System Module 智能系统模块 智能系統模組
Chapter Intelligent System Module 智能系统模块 智能系統模組 Sections include/ 內容包括 : Getting Started/ 入门指南 / 入門指南 Specifications/ 规格 / 規格 Connectors and Switch Setting/ 接口 和开关设置 / 接口與開關設定 Board Layout/ 板卡布局 / 板卡佈局 Pin Define/ 针脚定义 / 針腳定義... -
Page 40: Getting Started/ 入门指南 / 入門指南
Reserved PCB layout for gravity and humidity sensor 1 x 用于配置报警设置的 10 针硬件开关 1 x 用于监控系统和主板健康状态的 SMBus 多达 4 个外置温度传感器 7 x 风扇转速计输入 1 x 外置 IPMI 模块接口 1 x 用于提示系统健康状态的内置蜂鸣器 自动智能风扇控制 PCB 布局上预留重力和湿度传感器 IPC-623 User Manual/ 用戶手冊... -
Page 41: Dimensions/ 尺寸
经由 PMBus 接收 IPMI 命令 / 经由 SMBus 接收 SUSI 命令 – 電壓輸入：+5Vdc、-5Vdc、5VSB、+3.3Vdc、+12Vdc、-12Vdc 溫度感應器：LM75 數位溫度感應器，I2C 接頭，-30C ~ 125° C (-22F ~ 257° F) 風扇轉速控制：至多連接 7 個系統風扇 電源狀態監控： 冗餘電源狀態偵測 – 經由 PMBus 接收 IPMI 命令 / 經由 SMBus 接收 SUSI 命令 – IPC-623 User Manual/ 用戶手冊... -
Page 42: System Status Monitoring & Management/系统状态监控和管理/系 統狀態監控與管理
WISE-PaaS/RMM Management Function/WISE-PaaS/RMM 管理 4.2.5 功能 Web-based remote configure, control and monitoring Remote reset, power down and power up. Remote digital output signal control 通过网络实现远程配置、控制和监测 远程重启、开关机 远程数字量输出信号控制 透過網路進行遠端監控 遠端控制系統開關機與重啟 遠端數位訊號管理 IPC-623 User Manual/ 用戶手冊... -
Page 43: Alarm Notification/ 报警通知 / 各功能警示狀態
Close alarm beep for 3 mins Push reset 暂停警示音 3 分钟 报警复位 暫停示警狀態三分鐘 暫停示警 Note! LED color might be different in each chassis. LED 指示灯颜色可能因机箱不同而有差别。 LED 指示燈顏色可能因機箱不同而有差別。 Power Consumption/ 功耗 4.2.7 12 V @ 5.25 A IPC-623 User Manual/ 用戶手冊... -
Page 44: Connectors And Switch Setting/接口和开关设置/ 接口與開關設定
Please connect the fan connectors in the correct sequence: If two fans are being connected. The correct method is to connect them into FAN1 and FAN2. If fans are connected out of sequence the alarm will not func- tion correctly. 请按照顺序连接风扇接口。如果有一个以上风扇，请从 FAN1、FAN2... 等顺序连接。如果顺序错误，报警功能可能会出现异常。 請依照順序連接風扇接頭。如果有一個以上風扇，請從 FAN1、FAN2 ... 等順序連接。如果順序錯誤，示警功能可能會發生異常。 IPC-623 User Manual/ 用戶手冊... -
Page 45: Table 4.4: Sw1 ~ 3
Table 4.6: SW7 ~ 9 SW1.Pin7 SW1.Pin8 SW1.Pin9 TEMP Qty Disable 1 (TR1) 2 (TR1~2) 3 (TR1~3) 4 (TR1~4) Table 4.7: SW10 Smart FAN / 智能风扇 / 智能風扇 SW1.Pin10 Enable / 启用 / 啟用 Disable / 禁用 / 關閉 IPC-623 User Manual/ 用戶手冊... -
Page 46: Board Layout/ 板卡布局 / 板卡佈局
I2C_SDAT Pin 2 Pin 5 I2C_SCLK Pin 3 Table 4.11: SMB_3V_1 Pin 1 +V_SMB Pin 3 M_SDAT_R Pin 2 M_SCLK_R Pin 4 Table 4.12: SMB_3V_2 Pin 1 +V_SMB Pin 3 M_SDAT_R Pin 2 M_SCLK_R Pin 4 IPC-623 User Manual/ 用戶手冊... -
Page 47: Table 4.13: Ledboard1
Table 4.18: HDD1 Pin 1 Pin 2 HDD_LED_ACT# Table 4.19: ALMRST1 Pin 1 Pin 2 ALARM_RST_IN# Table 4.20: FAN1~7 Pin 1 Pin 3 FAN_DEC1~7_R Pin 2 +V12_FAN Table 4.21: DEBUG2 Pin 1 EC_SCLK0 Pin 2 EC_SDAT0 IPC-623 User Manual/ 用戶手冊... -
Page 48: Table 4.22: Pwr1
Table 4.22: PWR1 Pin 1 +V12 Pin 4 Pin 2 Pin 5 IPC-623 User Manual/ 用戶手冊... - Page 49 Appendix Exploded Diagram 爆炸图 爆炸圖...
- Page 50 Exploded Diagram/ 爆炸图 / 爆炸圖 Figure A.1 Exploded diagram/ 爆炸图 / 爆炸圖 IPC-623 User Manual/ 用戶手冊...
- Page 51 Hold down clamp 电源开关 压卡铁架 電源開關 壓卡鐵架 Front filter EMI spring 前滤网 EMI 弹片 前濾網 EMI 彈片 LED panel cover Disk cover LED 灯板盖 磁架挡片 LED 燈板蓋 磁架擋片 Note! This item not included in IPC-623. 此料件不包含在 IPC-623 之内。 IPC-623 User Manual/ 用戶手冊...
- Page 52 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2018 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
