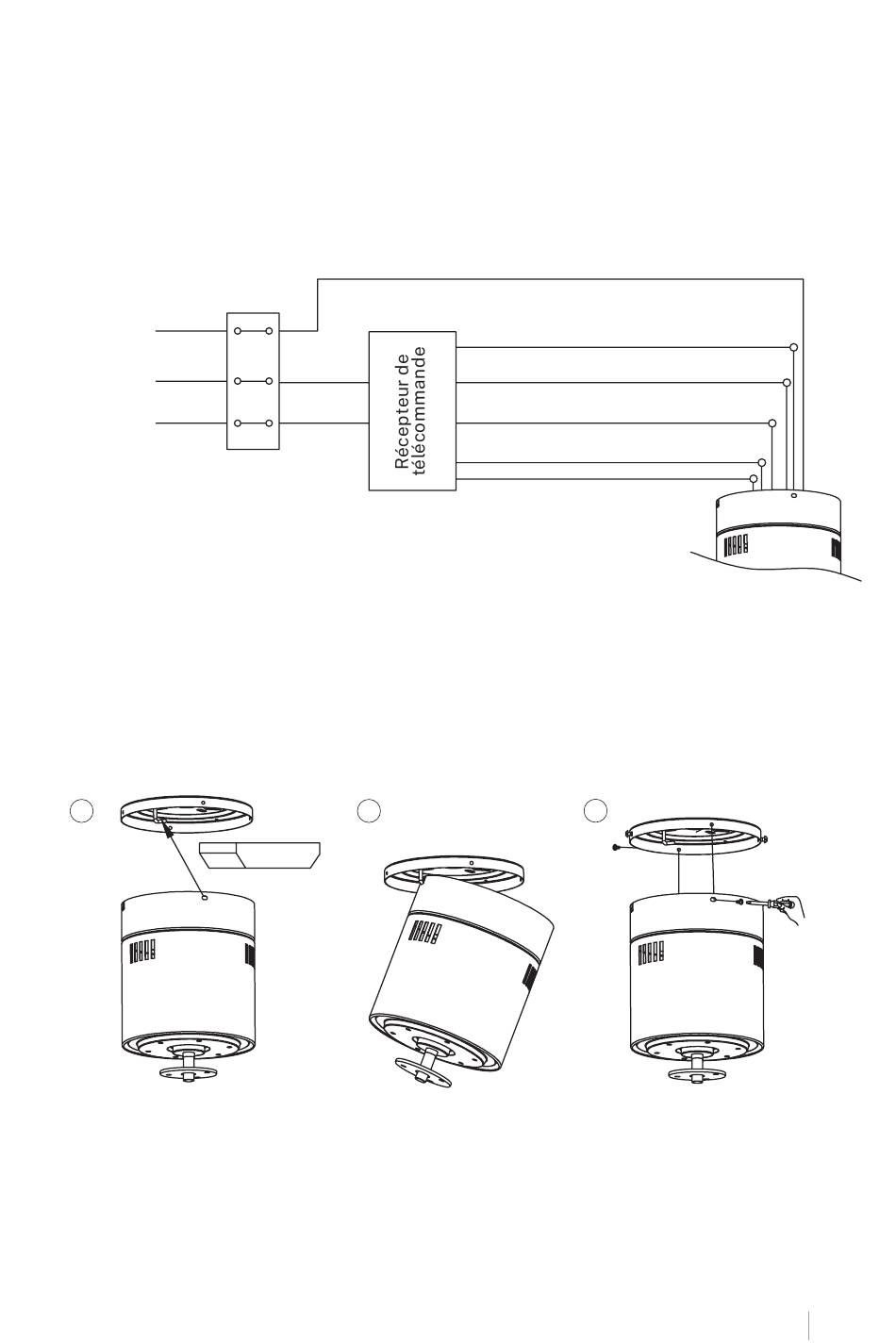

C O NNE XION DE L A T É LÉCO MMAND E
• Faire la connexion entre les fils du récepteur et les fils du moteur du ventilateur en suivant
les indications de couleur. Assurez-vous que la connexion est ferme.
Prendre du
terrain
L
N
E M PL ACE ME N T D U RÉCE PT EUR
Attachez le moteur au crochet gauche, puis faites passer le câblage.
1
• CONSEIL: Quelqu'un d'autre devrait vous aider à tenir l'échelle et vous remettre le ventila-
teur une fois que vous êtes monté dessus.
Terre (vert / jaune)
Entrée L
(noir)
Entrée N
(blanc)
2
Neutre N (blanc)
L clair (bleu)
Moteur à courant continu L (gris)
Moteur à courant continu L (rose)
Moteur à courant continu
L (rouge)
3
