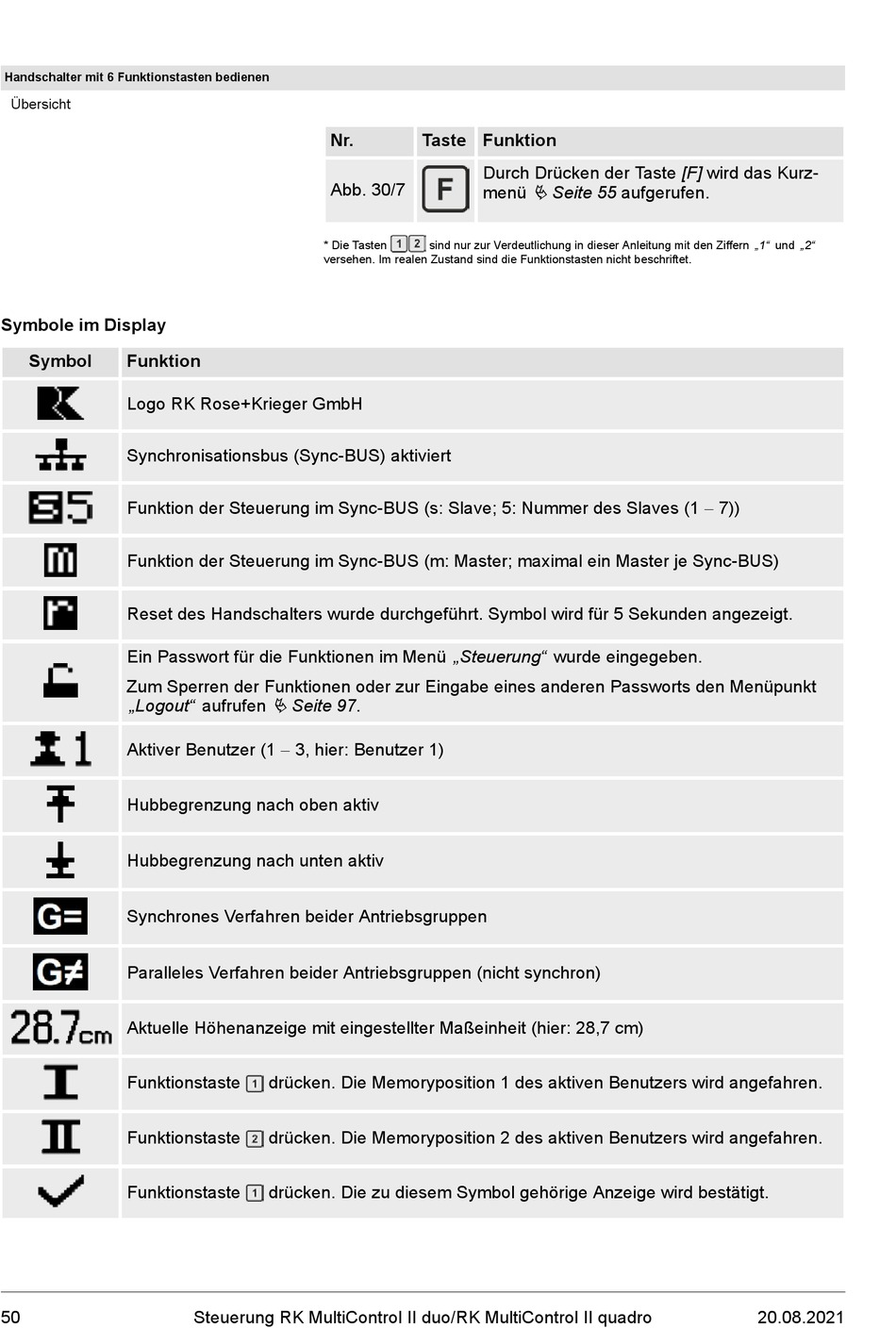

Handschalter mit 6 Funktionstasten bedienen
Übersicht
Symbole im Display
Symbol Funktion
Logo RK Rose+Krieger GmbH
Synchronisationsbus (Sync-BUS) aktiviert
Funktion der Steuerung im Sync-BUS (s: Slave; 5: Nummer des Slaves (1 - 7))
Funktion der Steuerung im Sync-BUS (m: Master; maximal ein Master je Sync-BUS)
Reset des Handschalters wurde durchgeführt. Symbol wird für 5 Sekunden angezeigt.
Ein Passwort für die Funktionen im Menü „Steuerung" wurde eingegeben.
Zum Sperren der Funktionen oder zur Eingabe eines anderen Passworts den Menüpunkt
„Logout" aufrufen
Aktiver Benutzer (1 - 3, hier: Benutzer 1)
Hubbegrenzung nach oben aktiv
Hubbegrenzung nach unten aktiv
Synchrones Verfahren beider Antriebsgruppen
Paralleles Verfahren beider Antriebsgruppen (nicht synchron)
Aktuelle Höhenanzeige mit eingestellter Maßeinheit (hier: 28,7 cm)
Funktionstaste
Funktionstaste
Funktionstaste
50
Nr.
Abb. 30/7
* Die Tasten
versehen. Im realen Zustand sind die Funktionstasten nicht beschriftet.
Ä Seite 97.
drücken. Die Memoryposition 1 des aktiven Benutzers wird angefahren.
drücken. Die Memoryposition 2 des aktiven Benutzers wird angefahren.
drücken. Die zu diesem Symbol gehörige Anzeige wird bestätigt.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Taste Funktion
Durch Drücken der Taste [F] wird das Kurz-
Ä Seite 55 aufgerufen.
menü
sind nur zur Verdeutlichung in dieser Anleitung mit den Ziffern „1" und „2"
