Aufbau und Funktion

Übersicht
3

Aufbau und Funktion

3.1 Übersicht
Übersicht - MultiControl II duo

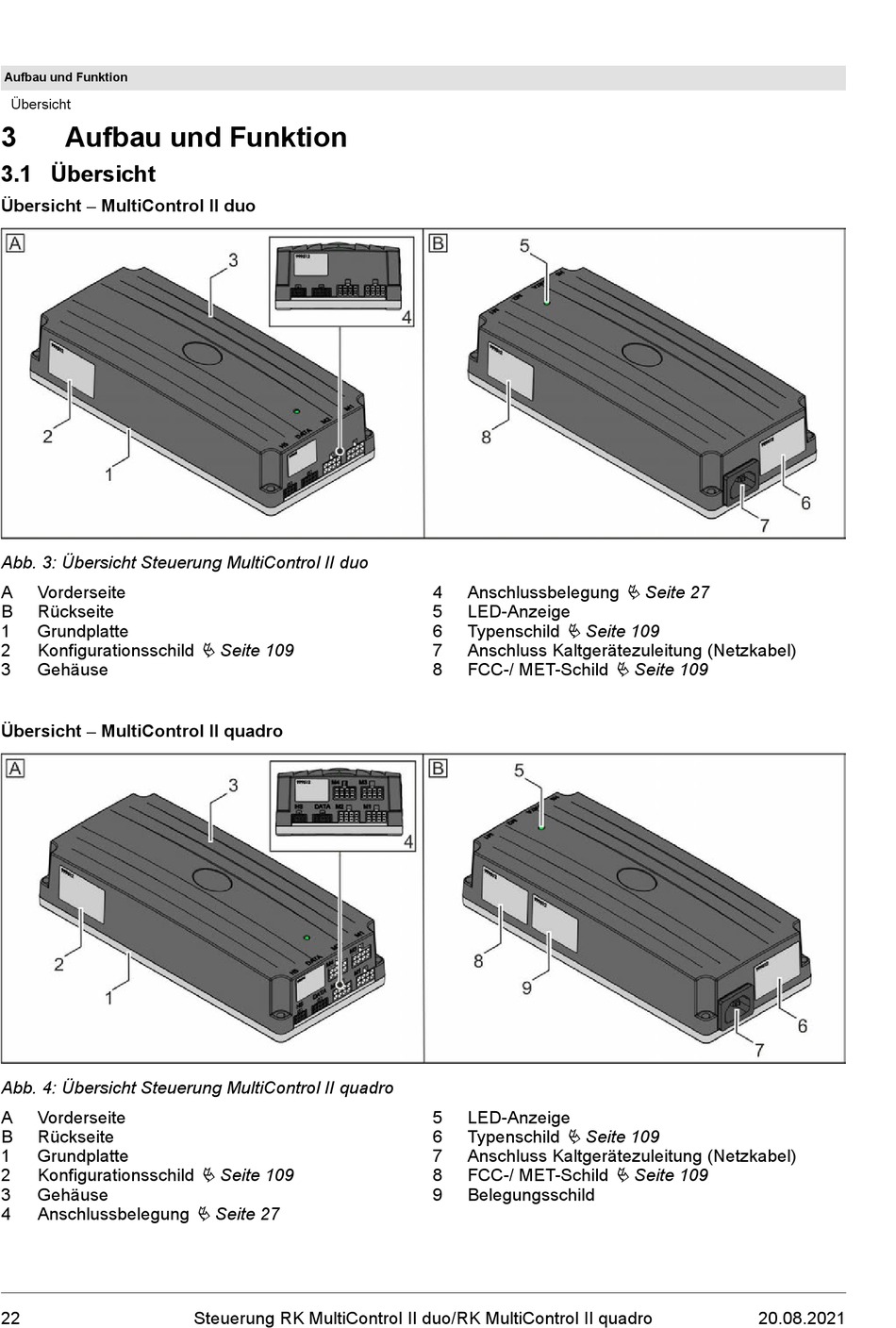

Abb. 3: Übersicht Steuerung MultiControl II duo
A
Vorderseite
B
Rückseite
1
Grundplatte
2
Konfigurationsschild
3
Gehäuse
Übersicht - MultiControl II quadro
Abb. 4: Übersicht Steuerung MultiControl II quadro
A
Vorderseite
B
Rückseite
1
Grundplatte
2
Konfigurationsschild
3
Gehäuse
4
Anschlussbelegung
22
Ä Seite 109
Ä Seite 109
Ä Seite 27
Steuerung RK MultiControl II duo/RK MultiControl II quadro
4
Anschlussbelegung
5
LED-Anzeige
Ä Seite 109
6
Typenschild
7
Anschluss Kaltgerätezuleitung (Netzkabel)
8
FCC-/ MET-Schild
5
LED-Anzeige
Ä Seite 109
6
Typenschild
7
Anschluss Kaltgerätezuleitung (Netzkabel)
8
FCC-/ MET-Schild
9
Belegungsschild
Ä Seite 27
Ä Seite 109
Ä Seite 109
