Montage
Zubehör anschließen > Betreiberseitigen Stoppeingang anschließen

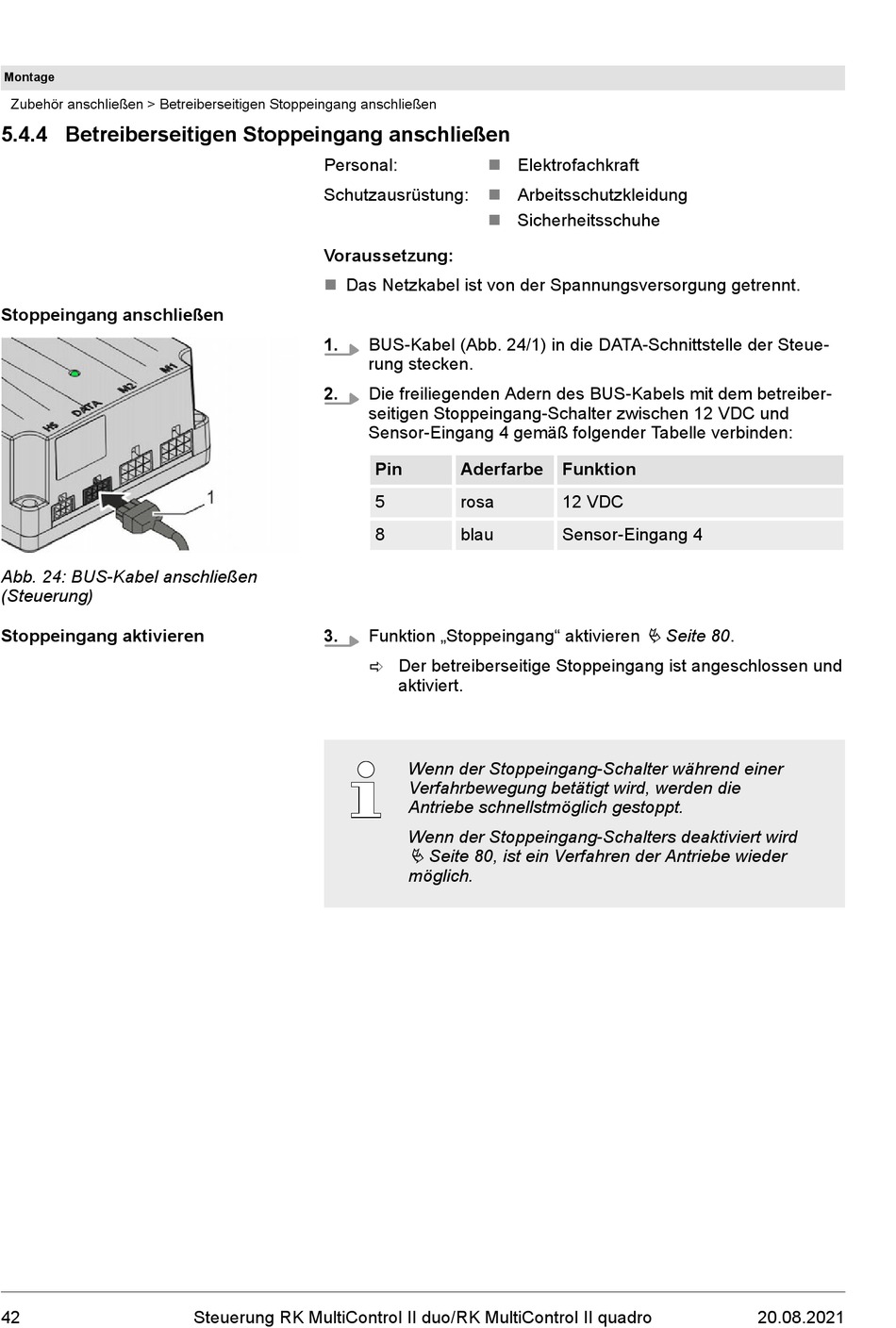

5.4.4 Betreiberseitigen Stoppeingang anschließen
Stoppeingang anschließen
Abb. 24: BUS-Kabel anschließen
(Steuerung)
Stoppeingang aktivieren
42
Personal:
Schutzausrüstung:
Voraussetzung:
n Das Netzkabel ist von der Spannungsversorgung getrennt.
1.
2.
3.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
n Elektrofachkraft
n Arbeitsschutzkleidung
n Sicherheitsschuhe
BUS-Kabel (Abb. 24/1) in die DATA-Schnittstelle der Steue-
rung stecken.
Die freiliegenden Adern des BUS-Kabels mit dem betreiber-
seitigen Stoppeingang-Schalter zwischen 12 VDC und
Sensor-Eingang 4 gemäß folgender Tabelle verbinden:
Pin Aderfarbe
5 rosa
8 blau
Funktion „Stoppeingang" aktivieren
ð Der betreiberseitige Stoppeingang ist angeschlossen und
aktiviert.
Wenn der Stoppeingang-Schalter während einer
Verfahrbewegung betätigt wird, werden die
Antriebe schnellstmöglich gestoppt.
Wenn der Stoppeingang-Schalters deaktiviert wird
Ä Seite 80, ist ein Verfahren der Antriebe wieder
möglich.
Funktion
12 VDC
Sensor-Eingang 4
Ä Seite 80.
