6.주요 기능

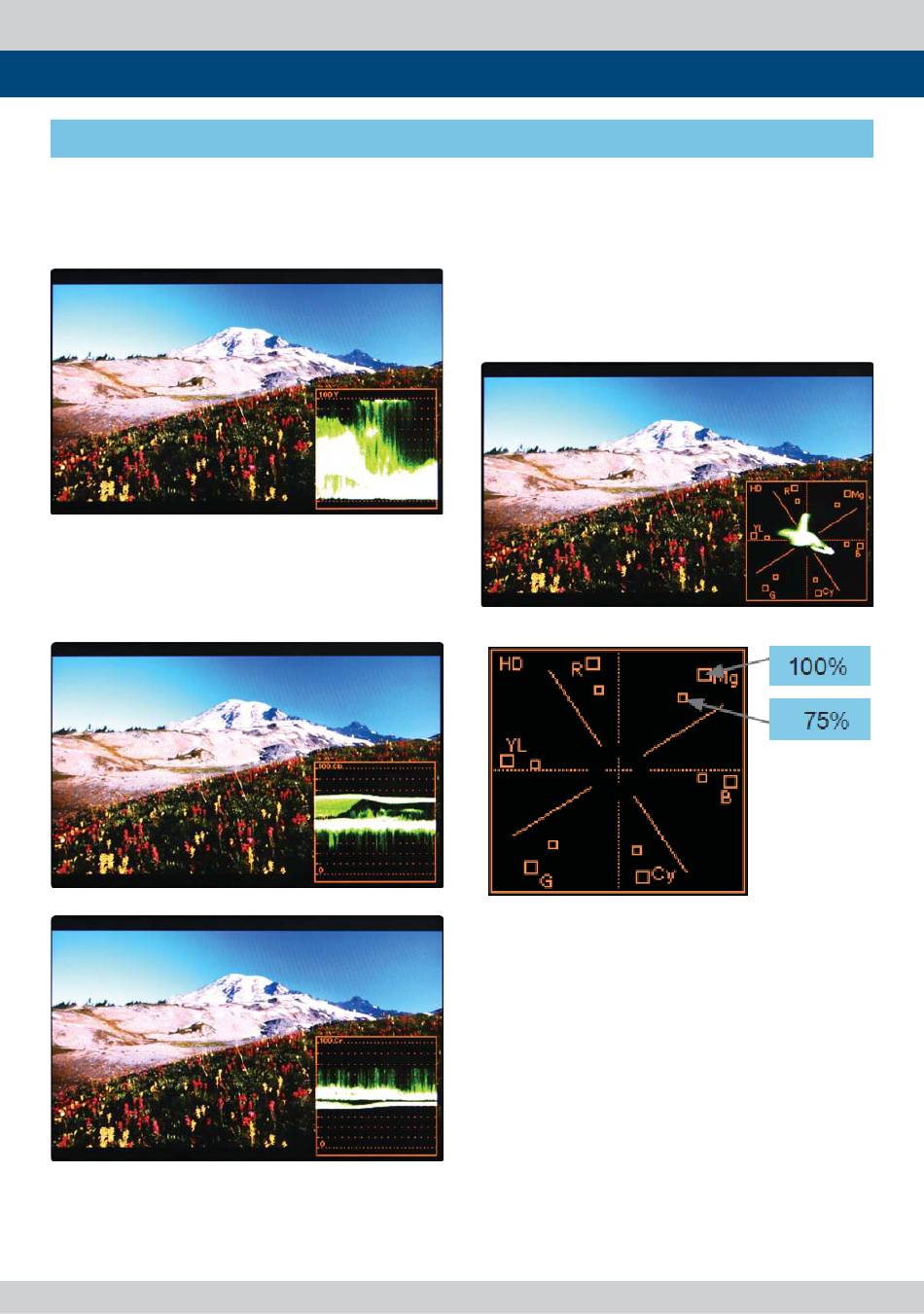

[3] Waveform / Vector Scope
Waveform Y
●
- 입력신호의 밝기성분(Y', Luma)을 파형으로
출력합니다.
Waveform Cb, Cr
●
- 입력신호의 밝기성분(Y', Luma)을 파형으로
출력합니다.
VectorScope
●
- 입력신호의 색도 신호를 B'-Y' 성분과 R'-Y'
성분으로 위상 검파하여 X-Y축 상에
표시합니다.
- HD 입력과 SD 입력에 따라 2가지
Vectorscope가 Display 됩니다.
- 한 화면에 100%와 75% 눈금이 표시됩니다.
• Waverform과 Vectorscope는 입력이 YUV
신호일 때 사용할 수 있는 기능입니다.
• 입력이 RGB 일 때는 waveform RGB 를
사용할 수 있습니다.
• 입력 데이터가 YUV 사용 할 수 있는 메뉴 :
- Waveform Y
- Vectorscope
- Waveform Wide
- Waveform Y Cb Cr
- Wave_Vector
- Vector_YCbCr
- Full Waveform(Y)
- Full Vectorscope
