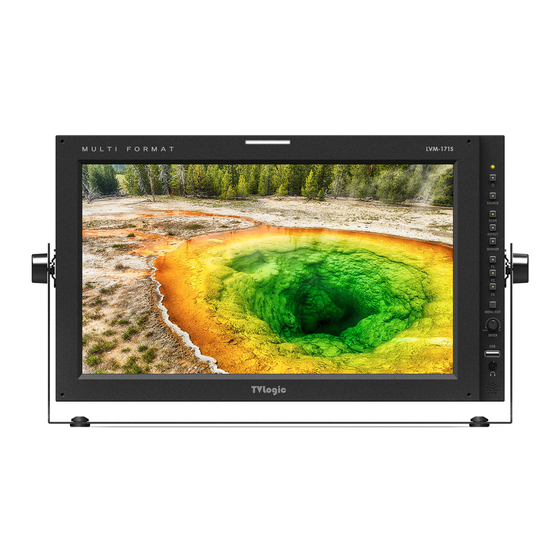

- Page 1 Multi Format LCD Monitor 사용자 매뉴얼_v1.0 LVM-171S...
-
Page 3: Table Of Contents
목차 1. 주의사항 2. 제품특징 3. 각부분 명칭 및 기능 4. 메뉴 구성 및 설정 5. 메뉴 설정 [1] PICTURE [2] VIDEO [3] COLOR [4] GPI [5] MARKER [6] FUNCTION KEY [7] WAVEFORM & FOCUS [8] AUDIO [9] SYSTEM 6. 주요 기능 7. -
Page 4: 주의사항
1.주의사항 본 제품은 다음과 같은 전원으로만 만약 아래에 언급된 경고사항 중 어떠한 ● ● 사용하십시오. 상황 이라도 발생하였을 경우 교류 - AC 100 ~ 240V (50~60Hz) 전원 콘센트로 부터 전원코드를 뽑아주십시오. - 별도의 DC 12V 아답터 사용 그리고 자격이 있는 서비스 요원에게 수리를 지원도... - Page 5 1. 주의사항 본 제품을 청소 하실 때 교류 전원 본 제품에 있는 환기구와 개봉된 부분들은 ● ● 콘센트로부터 전원코드를 뽑아주십시오. 환기를 위해서 만들어진 것들입니다. 그 그리고 약간 젖은 헝겁으로 닦아 주십시오. 부분들을 덮거나 막아두지 마십시오. 액체나 분무형 세정제는 사용하지 마십시오. 왜냐하면...
-
Page 6: 제품특징
2. 제품특징 LVM-171S 모니터는 다음과 같은 특징이 있습니다 다양한 포맷의(SD/HD/3G) SDI신호 지원 Range Error / Luma(Y') Zone Check(Color / ● ● - 본 제품은 480i, 576i, 720p, 1035i, 1080i, Zebra Type 기능 1080p, 1080psf 등 다양한 포맷의 SDI 입력신호를 지원합니다. Internal Pattern Generator (0~100% Gray / ●... -
Page 7: 각부분 명칭 및 기능
3. 각 부분 명칭 및 기능 LVM-171S : 전면 POWER SOURCE SCAN ASPECT MARKER FUNCTION/ FUNCTION SELECT MENU/EXIT KNOB(UP/DOWN/ENTER) USB(Firmware Update) AUDIO OUT LVM-171S : 후면 REMOTE RS-422 IN RS-422 OUT CVBS1/Y/G/S-Y OUT CVBS1/Y/G/S-Y IN CVBS2/Pb/B OU T CVBS2/Pb/B IN CVBS3/Pr/R/S-C OUT CVBS3/PR/R/S-C IN HDMI IN... - Page 8 3. 각 부분 명칭 및 기능 전면 [FRONT TALLY] [MARKER] Button/Lamp ● ● - 모니터 뒷면의 REMOTE(RJ-45)단자 또는 - 마커를 켜거나 끕니다. 자사 제어프로그램(Observer)를 통해서 녹색 - 주 메뉴 MARKER의 MARKER 또는 적색의 램프를 ON/OFF합니다 항목에서 원하는 화면 비율을 선택해야 화면에 정상적으로...
- Page 9 3. 각 부분 명칭 및 기능 후면 [REMOTE] (RJ-45) ● [DC IN] ● - 병렬 스위치를 구성하여 외부에서 모니터를 - 12V DC 제어합니다. - 각 핀의 기능은 변경 가능합니다. DC IN socket [RS422 IN & OUT] (RJ-45) ● 1,2 : GND - 당사에서...
-
Page 10: 메뉴 구성 및 설정
4.메뉴 구성 & 설정 [1] 메뉴 구성 [3] 메뉴 조정 순서 본 제품은 화면상에 나타나는 메뉴를 통해 메뉴조정은 아래와 같은 순서로 하십시오. ● ● 간편하게 각 기능을 조정할 수 있습니다. 1. MENU 버튼을 누르면 화면에 주 메뉴가 나타납니다. 2. Knob을 상/하로 돌려 조정하고자 하는 하위 메뉴로... - Page 11 4.메뉴 구성 & 설정 [4] 메뉴 구조 BRIGHTNESS GPI PIN 1~GPI PIN 8 CONTRAST GROUP ID PICTURE CHROMA MONITOR ID APERTURE DHCP ASPECT ID ADDRESS 3G FORMAT SUBNET MASK VIDEO VIDEO RANGE SELECT PORT NO. COLOR Temp. SETTING APPLY GAIN RED MARKER GAIN GREEN CENTER MARKER...
- Page 12 4.메뉴 구성 & 설정 [4] 메뉴 구조 KEY LED LEVEL METER SELECT Function Key KEY MAPPING F1~F5 LEVEL METER DISPLAY KEY LOCK LEVEL METER REFERENCE WAVEFORM DISPLAY LEVEL METER DECAY TIME WAVEFORM INTENSITY AUDIO LEVEL METER SIZE WAVEFORM TRANS LEVEL METER POSITION WAVEFORM COLOR VOLUME LINE WAVEFORM...
-
Page 13: 메뉴 설정
5.메뉴 설정 [1] PICTURE [2] VIDEO BRIGHT 3G FORMAT ● ● - 현재 화면의 밝기(Offset) 설정 수치를 표시 - SDI 3G A/B를 지원하기 위하여 입력 FORMA 합니다. 설정 범위는 -100 ~ 100 입니다. T을 (NORMAL MODE(AUTO - A422 10BIT_ - Brightness는 모니터 상부의 노브(Knob)를 YCbCr 50/60P), A 444 10/12BIT_ 눌러... -
Page 14: Color
5.메뉴 설정 [3] COLOR COLOR SPACE ● - 컬러 출력 포맷을 설정합니다. - REC-709(sRGB)/LUT SMPTE-C/LUT EBU/ LUT D-CINEMA/NATIVE COLOR 항목 중 선택 적용됩니다. GAMMA ● - Gamma Curve를 변경합니다. 설정 Gamma Curve 는 [2.2],[2.4] 입니다. BACK LIGHT ● - 현재 백라이트 값을 표시합니다. 설정범위는 0 ~ 100입니다. -
Page 15: Gpi
5.메뉴 설정 [4] GPI [1/2] Menu Classifi - Settable Values cation NONE, ANALOG CHANNEL, HDMI CHANNEL, SDI-A/B CHANNEL TALLY RED, TALLY GREEN, BLUE ONLY, ASPECT, H/V DELAY, 16:9 MARKER, 4:3 MARKER, 4:3 ON AIR MARKER, 15:9 MARKER, 14:9 MARKER, 13:9 MARKER, 1.85:1 MARKER, 2.35:1 MARKER, 1.85:1&4:3 MARKER,... - Page 16 5.메뉴 설정 [4] GPI GROUP ID ● - RS-422/485통신 또는 네트워크를 이용하여 당사에서 제공하는 프로토콜로 모니터를 제어할 때 여러 모니터를 그룹으로 묶어 그룹별로 제어할 수 있습니다. MONITOR ID ● - RS-422/485통신 또는 네트워크를 이용하여 당사에서 제공하는 프로토콜로 모니터를 제어하거나 UMD DISPLAY 항목의 DYNAMIC UMD설정하여...
-
Page 17: Marker
5.메뉴 설정 [5] MARKER FIT MARKER ● - Fit Marker 마커의 기능을 켜거나 끕니다. - 마커 메뉴에서 마커 종류가 선택되어 있을 때 Safety Area의 경계선이 화면 전체가 아닌 마커 영역 안쪽에 표시됩니다. . - Fit Marker On/Off에 따라 다음과 같이 동작합니다. -
Page 18: Function Key
5.메뉴 설정 [6] FUNCTION KEY 7] WAVEFORM & FOCUS KEY LED ● - 모니터 전면 부에 있는 LED를 켜거나 끕니다. F1 / F2 / F3 KEY MAPPING ● - F1 / F2 / F3 버튼의 기능을 설정할 수 있다. - 설정 가능 항목 ASPECT, H/V DELAY,FRE EZE, WAVEFORM, TIMECODE, CC SEL, ALM SEL, OUTPUT MODE, FAST MODE, FILTER, FORCE Psf, UMD, COLOR TEMP... - Page 19 5.메뉴 설정 [7] WAVEFORM & FOCUS SELECT LINE POSITION ● - WAVEFORM/VECTOR에서 특정 Vertical Line을 선택하여 보고자 할 때 사용합니다. - LINE WAVEFORM 항목이 켜져 있어야 동작합니다. - 특정 Vertical Line을 선택하려면 모니터 전면의 [W-FORM/VECTOR] Button으로 [Waveform]등 모드를 선택한 후 [UP]/ [DOWN] Button으로...
- Page 20 5.메뉴 설정 [7] WAVEFORM & FOCUS RANGE ERROR ● - Y MAX, Y MIN, C MAX, C MIN, Y PICTURE BLINK, C PICTURE BLINK의 기능을 실행할지를 선택합니다. - Y MAX, Y MIN, C MAX, C MIN에서 설정한 값은 WAVEFORM/VECTOR에서 설정한 웨이브폼에...
-
Page 21: Audio
5.메뉴 설정 [8] AUDIO LEVEL METER SIZE ● - 오디오 레벨 메터의 크기를 설정합니다. - 설정 값은 SMALL, SMALL TRANS, NO RMAL, NORMAL TRANS, LARGE, LARGE TRANS 모드가 있습니다. - SMALL, NORMAL, LARGE 모드에서는 불투명하게 표시됩니다. - SMALL TRANS, NORMAL TRANS, LARGE TRANS 모드에서는... -
Page 22: System
5.메뉴 설정 [9] SYSTEM SET DEFAULT ● - 설정된 값을 공장 출하시의 값으로 초기화 합니다. - 초기화 되는 항목은 BRIGHT, CONTRAST, CHROMA, PHASE, APERTURE이고 0으로 초기화 됩니다. SW UPGRADE ● - USB 이동식 저장장치(Thumb drive)를 이용하여 모니터 펌웨어를 업그레이드 합니다. OSD DISPLAY ●... -
Page 23: 주요 기능
6.주요 기능 [1] PBP(Picture-by-Picture) / PIP(Picture-in-Picture) PBP(PIP) Mode Select ● - 아래 그림과 같이 기본적으로 3가지의 PBP 메뉴를 선택할 수 있습니다. • 용어의 혼돈을 피하고자 화면상 PIP mode도 PBP로 통칭하여 나타냅니다. <PBP> <1:1(FULL PICTURE)> <PIP> Screen Select ● - PBP 모드 시 [F1] 버튼을 사용하여 화면을 선택 후 원하는 기능을 작동 시킵니다. - 아래... - Page 24 6.주요 기능 [2] User Aspect User Aspect 기능은 사용자가 원하는 ● 가로/세로 비율을 맞출 수 있는 기능입니다. USER ASPECT WIDTH +1920 1. 모니터 전면의 [Aspect] 버튼을 눌러 [User Aspect] 모드로 진입합니다. HEIGHT +1080 2. [User Aspect] 모드에서 [Enter] 버튼을 누르고 [Up]/[Down] 버튼을 이용하여 원하는...
- Page 25 6.주요 기능 [3] Waveform / Vector Scope Waveform Y VectorScope ● ● - 입력신호의 밝기성분(Y’, Luma)을 파형으로 - 입력신호의 색도 신호를 B’-Y’ 성분과 R’-Y’ 출력합니다. 성분으로 위상 검파하여 X-Y축 상에 표시합니다. - HD 입력과 SD 입력에 따라 2가지 Vectorscope가 Display 됩니다. - 한...
- Page 26 6.주요 기능 [4] Line Select (Waveform / Vector Scope) Waveform / Vector에서 특정 Vertical Line을 선택하여 보고자 할 때 사용합니다. ● - 주 메뉴에서 Line Waveform 항목이 켜져 있어야 동작합니다. - 특정 Vertical Line을 선택하려면 OSD 메뉴[Waveform] 에서 [Waveform/Vector]와 [Line Wavefor m] 항목...
- Page 27 6.주요 기능 [5] Luma(Y’) Zone Check Color Pattern Type. Zebra Pattern Type. ● ● - Waveform/Vector에서 특정 Vertical Line - 모니터로 입력되는 영상 신호의 Luma(Y’) 을 모니터로 입력되는 영상 신호의 Luma(Y’) 레벨을 시각화한 기능으로, Y’ ≥ 100% 이상일 레벨을 시각화한 기능으로, Y’ ≥ 100% 이상일 경우...
- Page 28 6.주요 기능 [6] Focus Assist [7] Range Error 이미지의 윤곽(shape) 혹은 경계선 (boundary)에 Y–Max, Y-Min, C-Max, C-Min에서 설정한 값을 ● ● 컬러를 넣어 줌으로써 촬상된 이미지의 어느 부분에 벗어나는 부분의 영상이 깜빡거립니다. 초점이 정확하게 맞았는지, 그리고 어느 부분이 안 - 모니터로 입력되는 영상 신호에서 밝기 정보 맞았는지...
-
Page 29: 지원 해상도
7.지원 해상도 SDI / HDMI 지원 해상도 Input Signal Signal Foramt (SD SDI) Interfaces 720x487 SD SDI (59.94i) YCbCr 4:2:2 10bit single link 720x576 (50i) Input Signal Signal Format (3G SDI) Interfaces 1920x1080 (60p/59.94p/50p) YCbCr 4:2:2 10bit 3G-SDI (A/B) 1920x1080 (30/29.97/25/24/23.98/ single link RGB 4:4:4 10bit / 12bit 30sF/29.97sF/25sF/24sF/23.98sF) - Page 30 7.지원 해상도 DVI ANALOG / DIGITAL / HDMI 지원 해상도 DVI-ANALOG 모드의 지원 해상도 : ● Resolution Frequency 640 X 480 60Hz, 75Hz 720 X 400 70Hz 800 X 600 60Hz, 72Hz, 75Hz 1024 X 768 60Hz, 70Hz, 75Hz 1366 X 768 60Hz / 75Hz DVI DIGITAL 그래픽...
-
Page 31: 제품사양
8. 제품 사양 LVM-171S Size 16.5” Resolution 1920 X 1080 (16:9) Pixel Pitch 0.1905(H) X 0.1905(V) mm Color 1.06B Viewing Angle H: 178 degrees / V: 178 degrees Luminance of white 450 cd/ m (Center) Contrast Ratio 1400 : 1 Display Area 365.8(H) X 205.7(V) mm 1 X DVI-I... -
Page 32: 선택사양
9. 선택 사양 Gold-Mount RACK MOUNT ANY DISPLAY UP TO 24” 8.4 inch 9 inc h 7 inch 15 inch 17 inch 21 inch 24 inch 32 Multi Format LCD Monitor... - Page 33 메모 Multi Format LCD Monitor 33...
- Page 34 메모 34 Multi Format LCD Monitor...
- Page 36 FOR MORE INFORMATION PLEASE VISIT : http://www.tvlogic.tv 08590, 서울시 금천구 가산디지털1로 84 345-4 에이스 하이엔드 8차 12층 TEL: +82-70-8668-6611, FAX: 82-2-6123-3201, E-mail: sales@tvlogic.co.kr...
