5.메뉴 설정

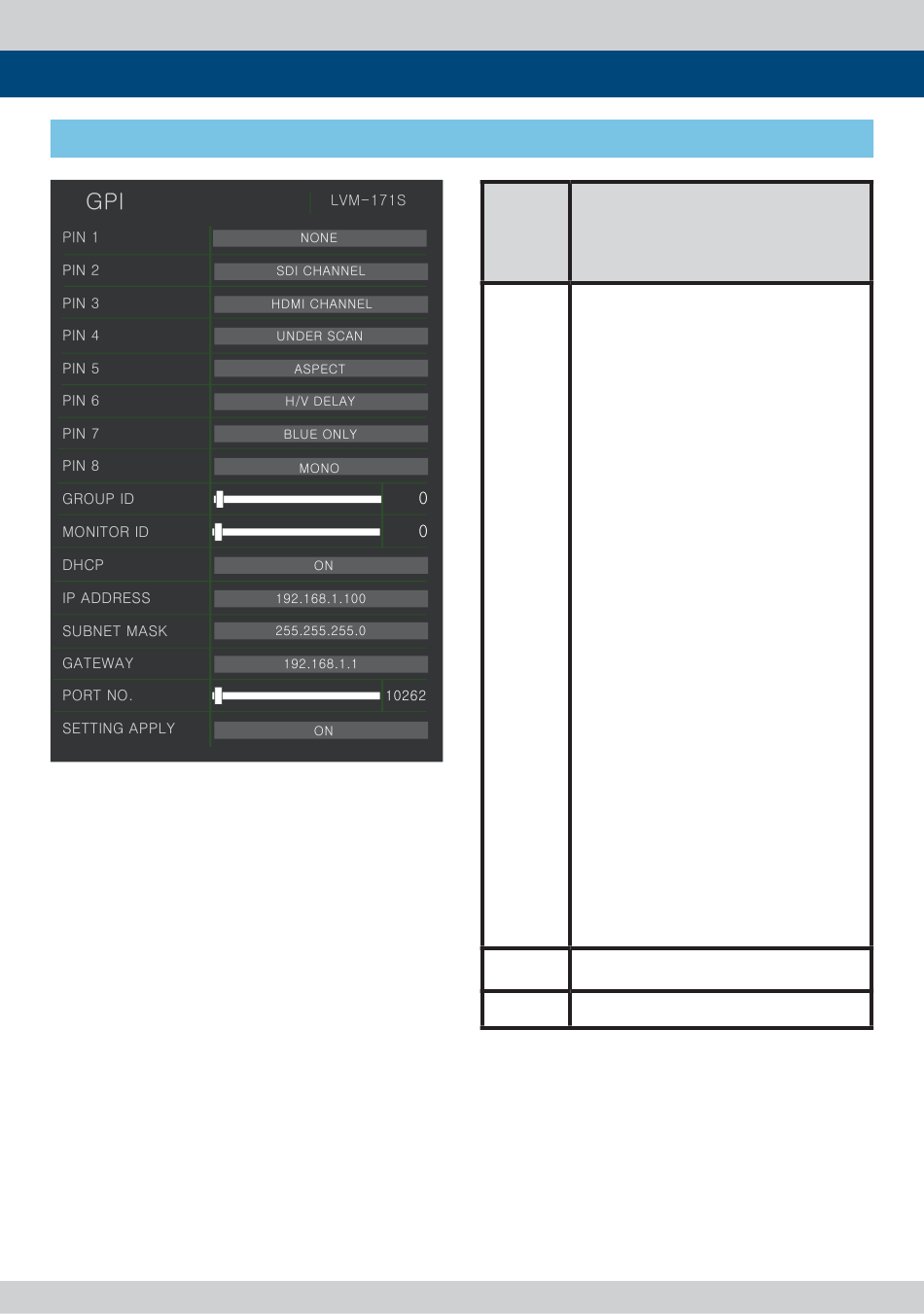

[4] GPI [1/2]

COLOR TEMP
●
- REMOTE기능의 사용여부를 설정합니다.
- 각 핀에 기능을 지정하여 외부에서
해당기능을 사용할 수 있습니다.
- 각 핀의 출고 시 설정은 아래와 같습니다.
PIN 1 : ANALOG CHANNEL
PIN 2 : Digital CHANNEL
PIN 3 : SDI_A CHANNEL
PIN 4 : SDI_B CHANNEL
PIN 5 : TALLY R
PIN 6: TALLY G
- PIN 7은 전원 ON/OFF, PIN 8은 GND로
고정되어 있습니다.
- 아래와 같은 PIN 1 ~ PIN 6번까지 연결을
통해 왼쪽과 같은 기능을 설정할 수 있습니다.
Menu
Classifi - Settable Values
cation
NONE,
ANALOG CHANNEL,
HDMI CHANNEL,
SDI-A/B CHANNEL
TALLY RED,
TALLY GREEN,
BLUE ONLY,
ASPECT,
H/V DELAY,
16:9 MARKER,
4:3 MARKER,
4:3 ON AIR MARKER,
15:9 MARKER,
14:9 MARKER,
PIN
13:9 MARKER,
1~6
1.85:1 MARKER,
2.35:1 MARKER,
1.85:1&4:3 MARKER,
CENTER MARKER,
SAFETY AREA 80%,
SAFETY AREA 88%,
SAFETY AREA 90%,
SAFETY AREA 93%,
SAFETY AREA 100%,
DYNAMIC-UMD,
Focus Assist,
CC608(ANC),
CC608(L21),
CC708
PIN 7
POWER ON/OFF CONTROL
PIN 8
GND
Multi Format LCD Monitor 15
