5.메뉴 설정

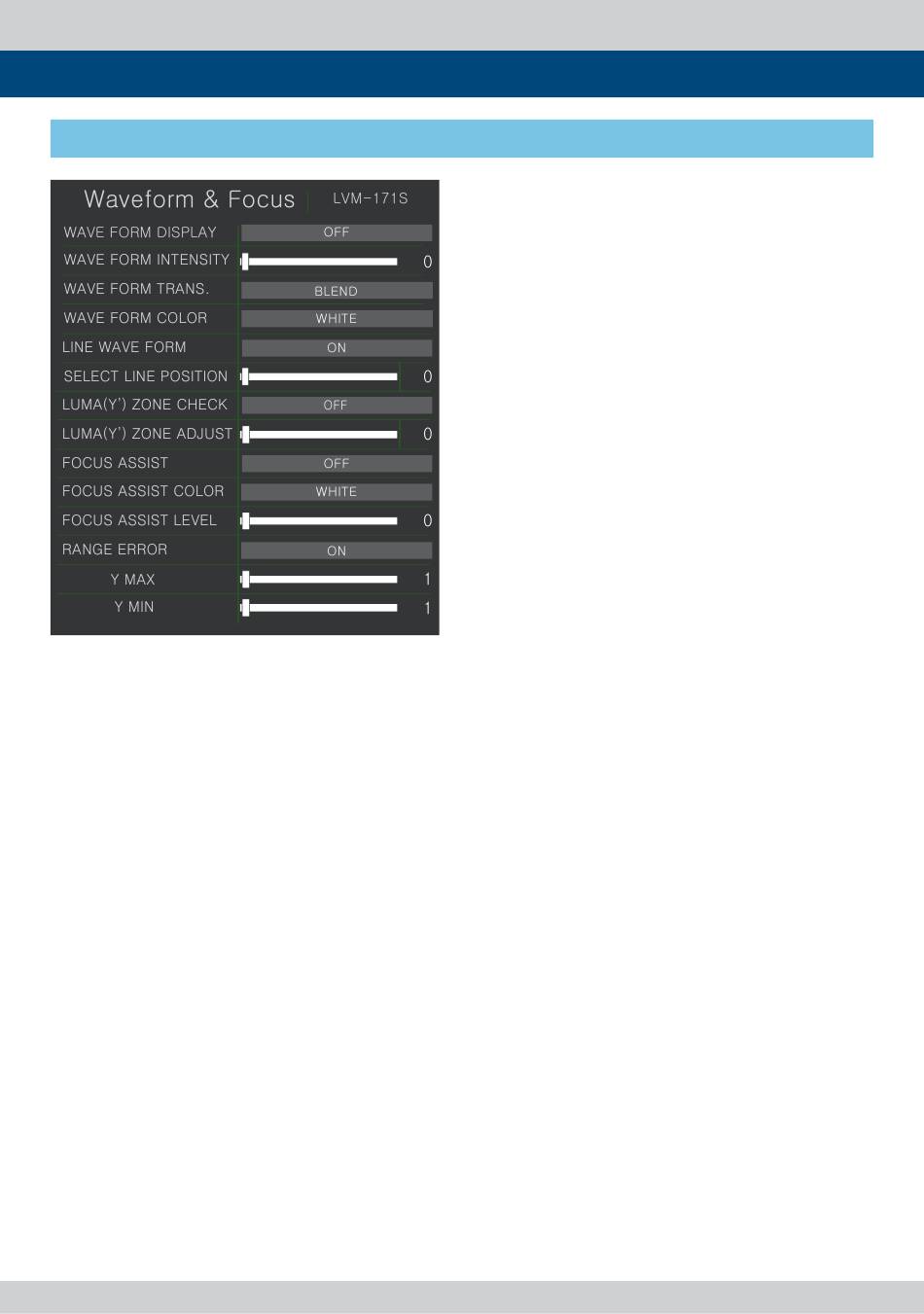

[7] WAVEFORM & FOCUS
WAVE FORM COLOR
●
- 표시되는 파형의 색을 설정합니다.
- 설정 값은 녹색(Green) 과 흰색(White)이
있습니다.
LINE WAVE FORM
●
- WAVEFORM/VECTOR에서 선택한 파형을
출력할 때 화면 전체 데이터를 출력할 것인지
또는 한 라인의 데이터를 선택해서 출력할
것인지 선택합니다.
SELECT LINE POSITION
●
- WAVEFORM/VECTOR에서 특정 Vertical
Line을 선택하여 보고자 할 때 사용합니다.
- LINE WAVEFORM 항목이 켜져 있어야
동작합니다.
- 특정 Vertical Line을 선택하려면 모니터
전면의 [W-FORM/VECTOR] Button으로
[Waveform]등 모드를 선택한 후 [UP]/
[DOWN] Button으로 원하는 Vertical Line을
선택할 수 있습니다.
- 조정범위는 아래와 같이 입력해상도에 따라
최대값과 최소값이 변경됩니다.(SDI신호기준)
• PAL : 최소값 1, 최대값 625
• NTSC : 최소값 1, 최대값 525
• 720p : 최소값 1, 최대값 750
• 1080i : 최소값 1, 최대값 1125
• 1080p : 최소값 1, 최대값 1125
LUMA(Y' ) ZONE CHECK
●
- 입력 영상의 밝기 신호(Luma, Y')를 분석하여
선택한 영역을 화면에 표시해 주는 기능입니다.
- 영역표시 방법으로는 [Color Pattern]방식과
[Zebra Pattern]방식이 있습니다.
- 모든 화소들의 Y'레벨이 분석된 후 화면
우측의 인덱스(Index)에 맞춰 특정 컬러나
사선으로 바뀌어 표시됩니다.
- 어떤 화소의 Y'레벨이 0%(16) 이하면 녹색/
녹색사선으로, 100%(235)이상이면 적색/적
색사선으로 표시되고, 0~100% 사이의 Y'
레벨은 선택한 Luma Zone을 제외하고 Gray
Level로 표시됩니다.
- [Color Pattern]방식을 선택하면 해당 범위는
노란색(하위 10%), 분홍색(5%), 하늘색(상위
10%)으로 표시됩니다.
- [Zebra Pattern]방식을 선택하면 해당 레벨
을 중심으로 ± 5%의 레벨이 사선으로
표시됩니다.
LUMA(Y' ) ZONE ADJUST
●
- Knob를 돌려 [Color Pattern]의 노랑, 분홍,
하늘색 영역, 혹은 [Zebra Pattern]의 사선
영역을 사용자가 원하는 영역으로 설정할 수
있습니다. 설정영역은 0 ~ 100% 입니다.
Multi Format LCD Monitor 19
