2.2.2 Kódové relé (COSW)

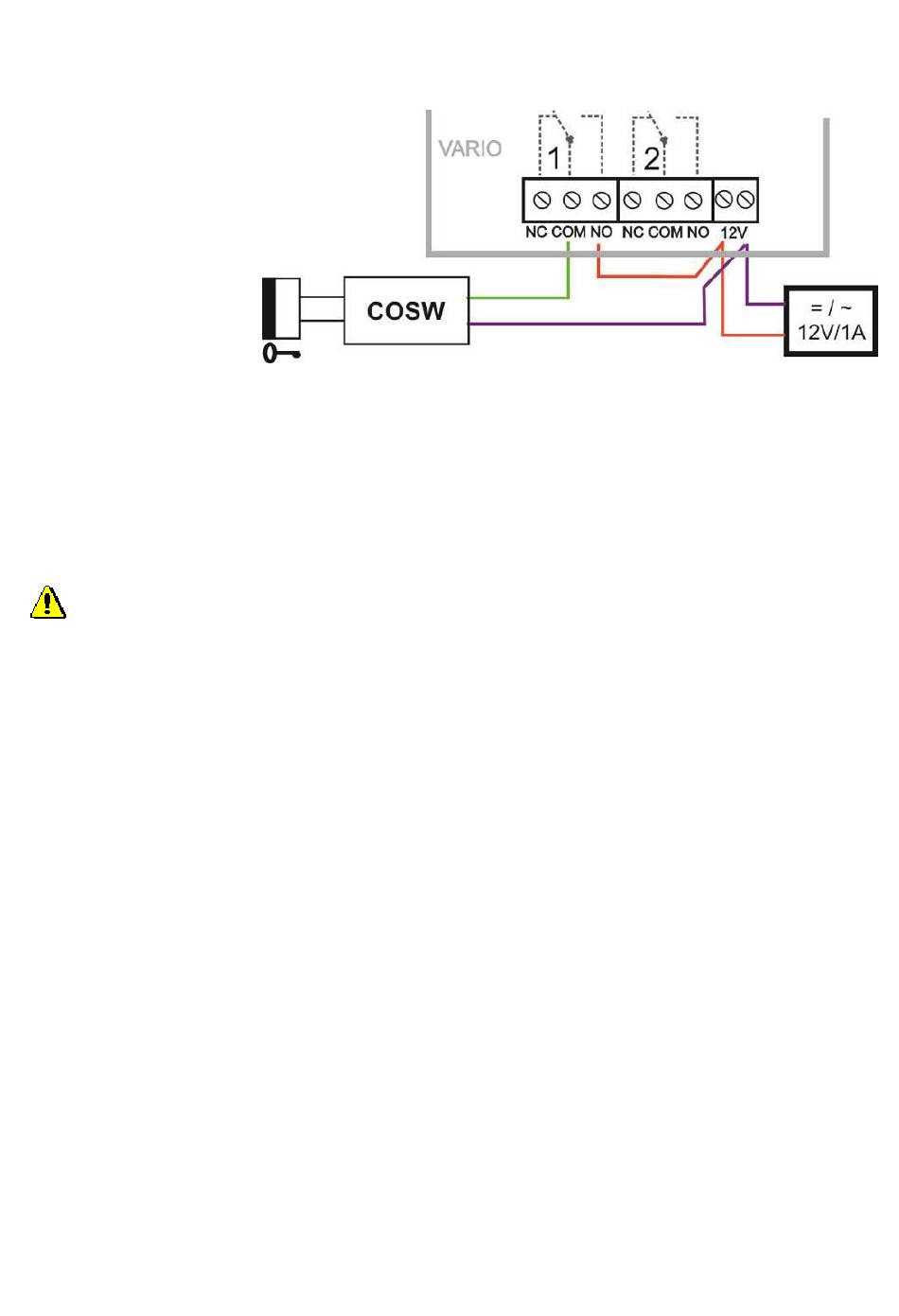

Pro spínač je dostupná funkce kódového relé (COSW-CodeSwitch).
Slouží především k zabezpečení přenosu informace o sepnutí elektrického
zámku. Při použití
této funkce není
možné připojením
nebo odpojením
napětí na přívody
k zámku tento
zámek
aktivovat.
Aktivace
provede pouze při
shodě sériové
informace
přenášené mezi IP-VarioBell a deskou kódového relé.
V IP-VarioBell lze nastavit Security kód provýstup pro aktivaci kódového
relé.
Kódová informace je 8 bitů, ale zadání kódu jsou 4 bity se zabezpečením
4 bity, což je celkem 8 bitů. Prakticky to probíhá tak, že po aktivaci spínače se
nejprve přenáší sériový kód a pokud souhlasí, tak kódové relé připojí elektrický
zámek.
Kódová relé lze spojovat paralelně a tím rozšířit počet spínačů, ale nikdy
nelze kombinovat připojení elektrického zámku a kódového relé
paralelně!!
2.2.3 Použití dveřních snímačů – odchodové tlačítko
Dveřní snímače
maximálně dva. Slouží ke zpětnému přenosu informace o zavřených dveřích.
Tato informace je zobrazena na úvodní obrazovce (pod obrázkem z kamery) a
také se přenáší do aplikací UDVguard. Další možností je využít SNMP.
Dveřní snímač je buď součástí elektrického zámku, nebo je to běžný
magnetický kontakt používaný v zabezpečovací technice. Připojuje se jako NC
spínač na svorkovnici (7) – stejně jako magnetický kontakt od Alarmu (dveře
zavřené = sepnuto).
Vstupy pro dveřní snímače lze využít také jako odchodové tlačítka.
V nastavení IP-VarioBell lze vybrat, který spínač tento vstup ovládá. Prakticky
ke vstupu se připojí tlačítko NO a při stisknutí sepne spínač v monostabilním
režimu na dobu sepnutí spínače.
