Einstellarbeiten
6.2

Greifbereiche

Die Greifbereichseinstellung muss generell symmetrisch eingestellt werden.
Das heißt, es muss jeweils immer in dasselbe Verstellloch in beiden Rechteckrohren gesteckt werden.

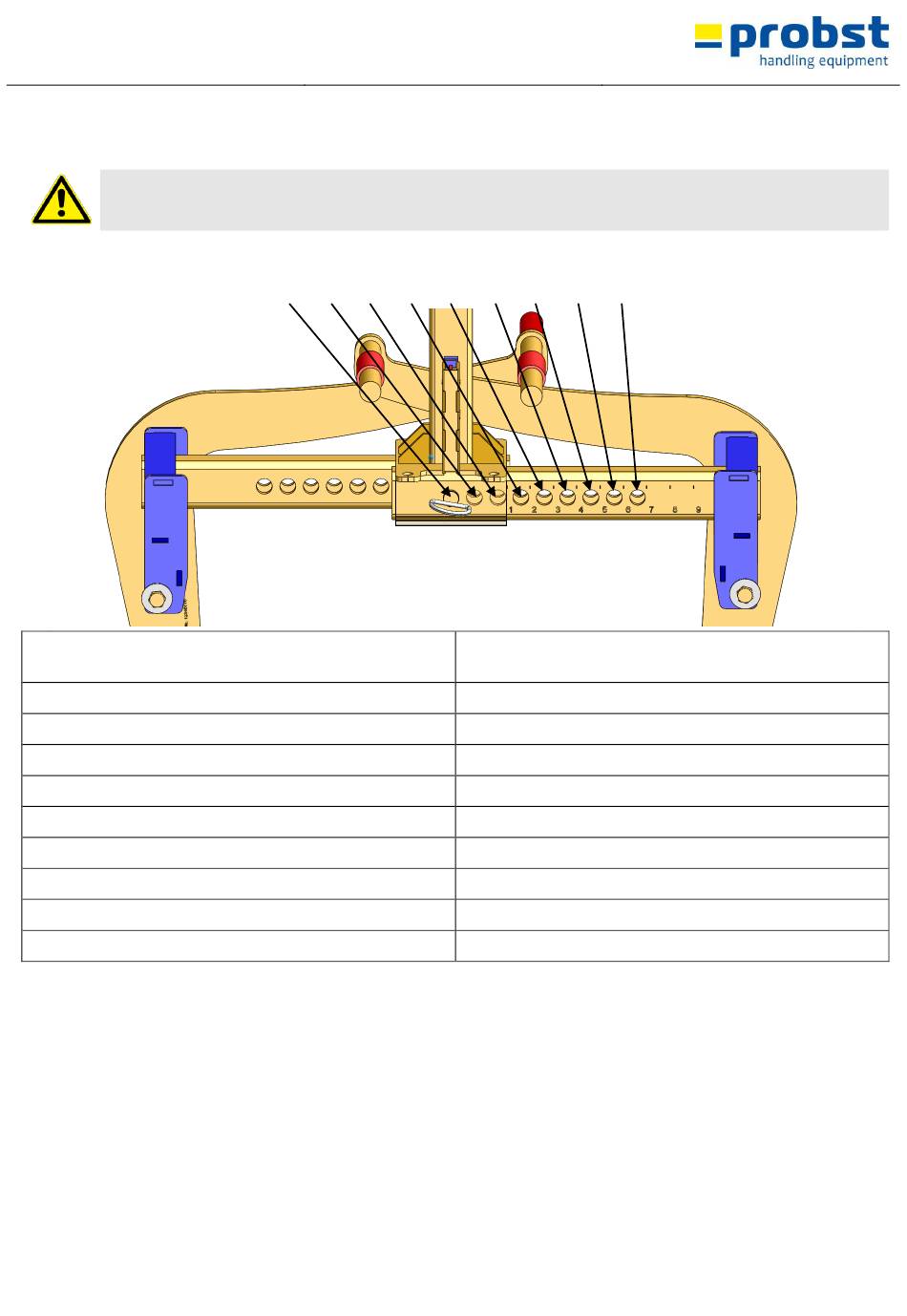

Greifbereicheinstellung über Positionen der Verstelllöcher
(symmetrisch):
Pos.1 + Pos.1
(rechts) (links)
Pos.2 + Pos.2
(rechts) (links)
Pos.3 + Pos.3
(rechts) (links)
Pos.4 + Pos.4
(rechts) (links)
Pos.5 + Pos.5
(rechts) (links)
Pos.6 + Pos.6
(rechts) (links)
Pos.7 + Pos.7
(rechts) (links)
Pos.8 + Pos.8
(rechts) (links)
Pos.9 + Pos.9
(rechts) (links)
14 / 26
1 2 3 4 5
V1
6 7 8 9
Mögliche Greifbereiche für
Greifgüter (Produktmaße):
von ~ 780 bis
von ~ 730 bis
von ~ 610 bis
von ~ 550 bis
von ~ 470 bis
von ~ 380 bis
von ~ 300 bis
von ~ 200 bis
von ~ 110 bis
~ 700 mm
570 mm
~ 540 mm
~ 470 mm
~ 370 mm
~ 280 mm
~ 190 mm
~ 100 mm
~ 50 mm
