Betriebsanleitung
Operating Instructions

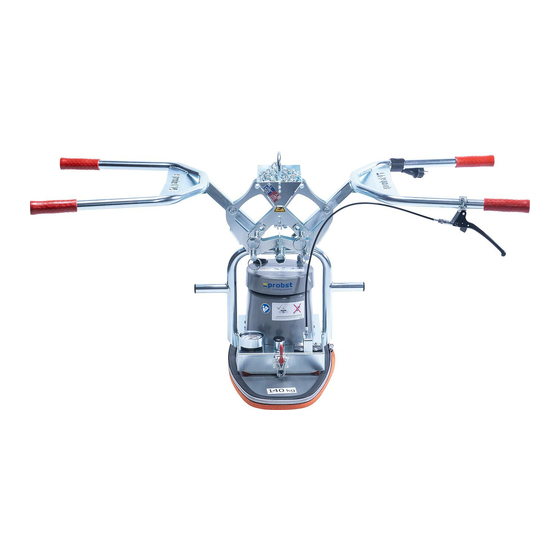

SPEEDY VS-140/200 Vakuum-Hand-Verlegegerät
SPEEDY VS-140/200 Vacuum Hand Laying Device
SPEEDY VS-140/200 / SPEEDY VS-140/200-XL
SPEEDY VS-140/200-110 / SPEEDY VS-140/200-XL-110
SPEEDY VS-140/200 / SPEEDY VS-140/200-XL
SPEEDY VS-140/200-110 / SPEEDY VS-140/200-XL-110
DE + GB
5270.0015 / 5270.0016 / 5270.0017 / 5270.0018
V1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPEEDY VS-140/200 and is the answer not in the manual?

Questions and answers

Related Manuals for probst SPEEDY VS-140/200

Summary of Contents for probst SPEEDY VS-140/200

  • Page 1 Betriebsanleitung Operating Instructions SPEEDY VS-140/200 Vakuum-Hand-Verlegegerät SPEEDY VS-140/200 Vacuum Hand Laying Device SPEEDY VS-140/200 / SPEEDY VS-140/200-XL SPEEDY VS-140/200-110 / SPEEDY VS-140/200-XL-110 SPEEDY VS-140/200 / SPEEDY VS-140/200-XL SPEEDY VS-140/200-110 / SPEEDY VS-140/200-XL-110 DE + GB 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018...
  • Page 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
  • Page 5 Betriebsanleitung Original Betriebsanleitung SPEEDY VS-140/200 Vakuum-Hand-Verlegegerät SPEEDY VS-140/200 / SPEEDY VS-140/200-XL SPEEDY VS-140/200-110 / SPEEDY VS-140/200-XL-110 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018...
  • Page 6 Herausgeber © Probst GmbH, 04/19 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma Probst GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustim- mung der Firma Probst GmbH untersagt.

  • Page 7: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Wichtige Informationen ..............................5 1.1 Die Technische Dokumentation ist Teil des Produkts ....................5 1.2 Hinweis zum Umgang mit dieser Betriebsanleitung ....................5 1.3 Warnhinweise in diesem Dokument ......................... 5 1.4 Symbole..................................5 1.5 Hinweisschilder am Hebegerät ..........................6 2 Grundlegende Sicherheitshinweise ...........................
  • Page 8 Inhaltsverzeichnis 7 Betrieb ..................................... 20 7.1 Sicherheit ................................20 7.1.1 Sicherheitshinweise für die Bedienung ...................... 20 7.1.2 Personalqualifikation..........................21 7.1.3 Schutzausrüstung ............................21 7.1.4 Hebegerät sachgerecht nutzen ........................21 7.1.5 Verhalten im Notfall ........................... 22 7.2 Vor Arbeitsbeginn prüfen ............................22 7.3 Umgang mit feuchten Lasten..........................

  • Page 9: Wichtige Informationen

     Bei Missachtung der Hinweise in dieser Betriebsanleitung kann es zu lebensgefährlichen Verletzungen kommen!  Für Schäden und Betriebsstörungen, die aus der Nichtbeachtung der Hinweise resultieren, übernimmt Probst keine Haftung. Wenn Sie nach dem Lesen der Technischen Dokumentation noch Fragen haben, wenden Sie sich an den Probst-Service unter: www.probst-handling.com 1.2 Hinweis zum Umgang mit dieser Betriebsanleitung...

  • Page 10: Hinweisschilder Am Hebegerät

    Wichtige Informationen 1. Erste auszuführende Handlung. 2. Zweite auszuführende Handlung. 1.5 Hinweisschilder am Hebegerät Warnung vor elektrischer Spannung Warnung Elektrische Spannung Warnung Handverletzung durch Lebensgefahr! 2904.0397 Quetschung Vor Öffnen des Gehäuses, unbedingt 2904.0396 vorher den Netzstecker von der Strom- versorgung abziehen 2904.0387 Nächste UVV-Prüfung 2904.0056 Datumsuhr für UVV-Prüfung...
  • Page 11 Wichtige Informationen Die angesaugte Last darf keinesfalls Lastsicherheitsketten müssen straff ohne zusätzliche Sicherung durch die an der Last anliegen. Lastsicher- Lastsicherungskette angehoben und heitsketten dürfen niemals locker transportiert werden. unter der Last hängen! 2904.0690 2904.0767 Niemals unter schwebende Last treten. 2904.0210 - 30 mm 2904.0209 - 50 mm 2904.0204 - 80 mm...
  • Page 12 Wichtige Informationen 1.6 Typenschild Typenschild (Beispiel) Das Typenschild ist fest mit dem Produkt verbunden und muss immer gut lesbar sein. Das Typenschild enthält folgende Daten: • Artikelnummer • Gerätenummer • Seriennummer • Baujahr • Eigengewicht • Max. zulässige Traglast  Bei Ersatzteilbestellungen, Gewährleistungsansprüchen oder sonstigen Anfragen bitte alle oben genannten Infor- mationen angeben.

  • Page 13: Grundlegende Sicherheitshinweise

    Gefahren entstehen. 2.2 Nicht bestimmungsgemäße Verwendung Probst übernimmt keine Haftung für Schäden, die durch die Nutzung des Hebegeräts zu anderen Zwecken verursacht werden, als in der bestimmungsgemäßen Verwendung beschrieben. Als nicht bestimmungsgemäße Verwendung gilt der Einsatz des Hebegeräts bei Lasten, die nicht in der Auftragsbestätigung benannt sind oder andere physikalischen Eigen- schaften als die in der Auftragsbestätigung benannten Lasten aufweisen.

  • Page 14: Gefährdungen Während Des Betriebs

    Grundlegende Sicherheitshinweise 2.4 Gefährdungen während des Betriebs VORSICHT Verletzungsgefahr durch offen liegende Saugstellen und Druckluftleitungen Nicht in Saugstellen und Druckluftleitungen hineinsehen, -hören oder hineinfassen. Offen liegende Saugstellen und Druckluftleitungen nicht in die Nähe von Augen oder Körperöffnungen bringen. Saugplatten nicht auf den Körper setzen. VORSICHT Spitze Gegenstände Beschädigung von Vakuum führenden Schläuchen durch spitze Gegenstände...

  • Page 15: Anforderungen An Den Arbeitsplatz

    Arbeiten an der Elektrik dürfen nur von qualifizierten Fachkräften für Elektrik durchgeführt werden. • Die Installation sowie Reparatur- und Instandsetzungsarbeiten dürfen nur von Fachkräften der Probst GmbH oder von Personen, die eine entsprechende Schulung bei Probst nachweisen können, durchgeführt werden.

  • Page 16: Sicherheitseinrichtungen

    Das Hebegerät nicht eigenmächtig umbauen und nicht verändern. • Sicherheitseinrichtungen auf keinen Fall unwirksam machen. Probst übernimmt keine Haftung für Folgen einer Änderung außerhalb seiner Kontrolle. 2.11 Verantwortung des Betreibers Der Betreiber ist im Arbeitsbereich des Hebegeräts Dritten gegenüber mitverantwortlich. Es dürfen keine unklaren Kom- petenzen auftreten.

  • Page 17: Produktbeschreibung

    Produktbeschreibung 3 Produktbeschreibung 3.1 Komponenten Vakuum-Gebläse Vakuum-Manometer Bedienbügel Schnellspanner zur Befestigung der Saugplatte Grundkörper Betätigungshebel Last ablösen Verriegelung Betätigungshebel Belüftungsklappe Netzanschluss 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018 13 / 41...

  • Page 18: Bedienelemente

    Die Saugplatte ist nicht im Lieferumfang enthalten. Sie dient zum Ansaugen der Last. Die Auswahl der Saugplatte ist ab- hängig von der Last (Gewicht, Geometrie und Oberflächeneigenschaften). Nur Saugplatten des Herstellers Probst verwenden, auf denen anhand des Traglastaufklebers zweifelsfrei eine maximal zulässige Traglast bei einem Unterdruck von -0,2 bar hervorgeht. Bei unklarer Sachlage dürfen das Hebegerät und die Saugplatte keinesfalls in Betrieb genommen werden.
  • Page 19 Produktbeschreibung Die Saugplatte (6) muss mithilfe der beiden Schnellspanner (6.1) am Grundkörper (7) befestigt werden. Die maximal zulässige Traglast der Saugplatte bestimmt die maximal zulässige Traglast des gesamten Hebe- geräts (siehe Traglastschild der Saugplatte). 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018 15 / 41...

  • Page 20: Technische Daten

    Technische Daten 4 Technische Daten Modell VS-140/200 mit VS-140/200 mit VS-140/200-XL mit VS-140/200-XL mit Saug- Saugplatte Saugplatte Saugplatte, Einhängeöse platte, Einhängeöse und und Kettenkasten Kettenkasten (5270.0015) (5270.0017) (5270.0016) (5270.0018) Spannungsversor- 230 V 50 Hz 110 V 60 Hz 230 V 50 Hz 110 V 60 Hz gung Leistungsaufnahme...

  • Page 21: Transport Und Lagerung

    Der Lieferumfang kann der Auftragsbestätigung entnommen werden. Die Gewichte und Abmessungen sind in den Liefer- papieren aufgelistet. 1. Die gesamte Sendung anhand beiliegender Lieferpapiere auf Vollständigkeit prüfen. 2. Mögliche Schäden durch mangelhafte Verpackung oder durch den Transport sofort dem Spediteur und Probst mel- den. 5.3 Verpackung entfernen Das Gerät wird auf einer Palette und in Schrumpffolie verpackt ausgeliefert.

  • Page 22: Hebegerät Lagern

    Transport und Lagerung WARNUNG Herabfallende Gegenstände durch unsachgemäßen Transport Verletzungen und Sachschäden! Sicherstellen, dass sich niemand im Gefahrenbereich aufhält. 5.5 Hebegerät lagern Wenn das Hebegerät über einen längeren Zeitraum nicht benutzt wird, muss es korrekt gelagert werden, um es vor Be- schädigungen zu schützen.

  • Page 23: Installation

    Installation 6 Installation 6.1 Sicherheit 6.1.1 Sicherheitshinweise für die Installation Das Hebegerät darf nur von qualifizierten Fachkräften für Elektrik und Mechanik installiert und gewartet werden. WARNUNG Unsachgemäße Montage Schwere Verletzungen oder Tod! Die Montage oder Demontage ist nur in spannungslosem und drucklosem Zustand zulässig. Sicherstellen, dass die zulässige Traglast des Hebezeugs (Kran, Kettenzug, Anschlagmittel usw.) min- destens so groß...

  • Page 24: Betrieb

    Betrieb 7 Betrieb 7.1 Sicherheit 7.1.1 Sicherheitshinweise für die Bedienung GEFAHR Herabfallende Gegenstände bei Handhabung über 1,8 m Schwere Verletzungen oder Tod! Bei der Handhabung von Lasten, deren Schwerpunkt über 1,8 m liegt, Arbeitsbereich absperren. Industrieschutzhelm tragen. WARNUNG Schwere Verletzungen oder Tod durch herabfallende Gegenstände! Vor jeder Handhabung der angesaugten Last die Lastsicherungskette(n) anlegen.

  • Page 25: Personalqualifikation

    Betrieb WARNUNG Beim Ziehen des Betätigungshebels fällt die Last sofort herunter. Verletzungsgefahr! Den Betätigungshebel (8) erst ziehen, wenn die Last sicher abgelegt ist. VORSICHT Die Oberfläche der Last ist staubig, verschmutzt, ölig, feucht oder vereist. Verletzungsgefahr durch Herabfallen der Last! Vor jeder Handhabung sicherstellen, dass die Oberfläche der Last sauber, trocken und eisfrei ist.

  • Page 26: Verhalten Im Notfall

    Betrieb • Bedienbügel nur zum Führen des Hebegeräts verwenden, Schwenk- oder Neigungsbewegungen mit Bedienbügel vermeiden. • Lasten nicht schräg ziehen, schleppen oder schleifen. • Keine festsitzenden Lasten mit dem Hebegerät losreißen. • Eine Last immer nur mit einem Hebegerät handhaben. Das Hebegerät immer in einer ergonomisch günstigen Arbeitshöhe führen und handhaben.

  • Page 27: Saugplatte Befestigen

    Sicherheitsfaktoren einzuhalten. Hierbei ist die Norm DIN EN 13155 in ihrer zur Zeit der Montage gültigen Fassung als Grundlage zu nehmen. Probst GmbH übernimmt keine Haftung für Schäden, die durch die Verwendung einer ungeeigneten Saugplatte entstan- den sind.

  • Page 28: Bedienbügel In Die Arbeitsposition Bringen

    Betrieb 2. Beide Riegel (6.1) schließen. 3. Sicherstellen, dass die Saugplatte sicher befestigt ist (siehe Abb.). 7.5 Bedienbügel in die Arbeitsposition bringen Die Bedienbügel durch Umstecken der Steckbolzen in Arbeitsposition bringen. 1. Beide Steckbolzen (5.1) herausziehen. 24 / 41 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018...

  • Page 29: Bedienbügel Um 90° Drehen

    Betrieb 2. Die Bedienbügel (5) in die Arbeitsposition klappen. 3. Die Steckbolzen (5.1) wieder einsetzen. 4. Sicherstellen, dass die Steckbolzen (5.1) sicher ver- riegelt sind. 7.6 Bedienbügel um 90° drehen Der Bedienbügel kann bei Bedarf um 90° gedreht werden. 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018 25 / 41...
  • Page 30 Betrieb 1. Das Hebegerät so abstellen, dass es nicht kippen oder rutschen kann. 2. Beide Steckbolzen (5.2) herausziehen. 3. Den Bedienbügel (5) anheben und um 90° drehen. Sicherstellen, dass beim Drehen der Bowdenzug (8.1) nicht beschädigt wird. 26 / 41 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018...

  • Page 31: Hebegerät Einschalten

    Betrieb 4. Den Bedienbügel auf den Grundkörper setzen. 5. Beide Steckbolzen (5.2) einsetzen. 6. Sicherstellen, dass die Steckbolzen (5.2) sicher ver- riegelt sind. 7.7 Hebegerät einschalten 1. Den Netzstecker (13) mit einem geeigneten Kabel (nicht im Lieferumfang enthalten) an der Spannungs- versorgung anschließen.

  • Page 32: Kettenkasten Mit Einhängeöse Befestigen (Option)

    Betrieb 2. Das Kabel mit dem Klettband (13.1) am Bedien- bügel (5) befestigen. 3. Sicherstellen, dass der Netzstecker (13) nicht verse- hentlich gelöst werden kann. 4. Den Hauptschalter (2) auf 1 stellen. • Das Hebegerät mit laufendem Vakuum-Erzeuger nicht auf eine luftdichte Oberfläche stellen. •...

  • Page 33: Last Anheben

    Betrieb 7.9 Last anheben WARNUNG Herabfallende Gegenstände durch unzureichendes Vakuum Schwere Verletzungen oder Tod! Vor dem Anheben der Last sicherstellen, dass das Arbeitsvakuum von -0,2 bar erreicht ist. • Das Verhältnis von Hebezeit zu Belüftungszeit (Ablösen) sollte etwa 2/3 zu 1/3 betragen. •...

  • Page 34: Last Ablegen

    Betrieb VORSICHT Verletzungsgefahr durch Kollision! In Bewegungsrichtung hinter dem Hebegerät gehen und Sicherheitsabstände einhalten. 1. Sobald das Manometer das Mindest-Vakuum anzeigt (-0,2 bar), die Last vorsichtig anheben (die eventuelle Hebehilfe im Feingang betätigen). 2. Eventuelle Pendelbewegungen mit dem Bedienbügel ausgleichen. 3.

  • Page 35: Manuelle Handhabung

    Betrieb 7.10.1 Manuelle Handhabung 1. Das Hebegerät mit der Last vorsichtig ablegen. 2. Vor dem Lösen der Last sicherstellen, dass die Last nicht verrutschen oder kippen kann. 3. Die Verriegelung (8.2) drücken und den Betätigungs- hebel (8) vorsichtig ziehen.  Die Last wird gelöst. 7.10.2 Handhabung mit Transportmittel (Option Einhängeöse mit Kettenkasten) WARNUNG Herabfallen der Last beim Entfernen der Lastsicherungskette...
  • Page 36 Betrieb 1. Beide Steckbolzen (5.1) abziehen. 2. Die Bedienbügel (5) in die Parkposition klappen. 32 / 41 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018...
  • Page 37 Betrieb 3. Die Steckbolzen (5.1) wieder einsetzen. 4. Sicherstellen, dass die Steckbolzen sicher verriegelt sind.  Das Hebegerät kann jetzt gelagert werden, ohne die Saugplatte zu beschädigen. 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018 33 / 41...

  • Page 38: Störungsbehebung

    Störungsbehebung 8 Störungsbehebung 8.1 Sicherheit 8.1.1 Sicherheitshinweise für die Störungsbehebung Störungen am Hebegerät dürfen nur von qualifizierten Fachkräften für Mechanik und Elektrik behoben werden. Das Personal muss die Betriebsanleitung gelesen und verstanden haben. GEFAHR Stromschlag durch elektrische Bauteile unter Spannung Schwere Verletzungen oder Tod! Vor Installations- und Wartungsarbeiten sowie vor einer Störungsbehebung sicherstellen, dass die elektrischen Bauteile nicht unter Spannung stehen.
  • Page 39 Die Stromaufnahme ist erhöht. 1. Den Filtersieb reinigen. 2. Den Motor auf Defekt prüfen. Der Vakuum-Erzeuger ist defekt.  Den Vakuum-Erzeuger prüfen und gegebenenfalls den Probst-Service verständigen. 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018 35 / 41...

  • Page 40: Wartung

    Wartung 9 Wartung 9.1 Sicherheit 9.1.1 Sicherheitshinweise für die Wartung Störungen am Hebegerät dürfen nur von qualifizierten Fachkräften für Mechanik und Elektrik behoben werden. Das Personal muss die Betriebsanleitung gelesen und verstanden haben. GEFAHR Stromschlag durch elektrische Bauteile unter Spannung Schwere Verletzungen oder Tod! Vor Installations- und Wartungsarbeiten sowie vor einer Störungsbehebung sicherstellen, dass die elektrischen Bauteile nicht unter Spannung stehen.

  • Page 41: Wartungsplan

    Wartung 9.3 Wartungsplan Probst gibt folgende Prüfungen und Prüfintervalle vor. Der Betreiber muss die am Einsatzort gültigen gesetz- lichen Regelungen und Sicherheitsvorschriften einhalten. Die Intervalle gelten für den Einschichtbetrieb. Bei starker Beanspruchung, z. B. im Mehrschichtbetrieb, müssen die Intervalle entsprechend verkürzt werden.

  • Page 42: Hebegerät Reinigen

    Wartung GEFAHR Herabfallen der Last. Schwere Verletzungen oder Tod! Je nach Staubbelastung den Staubfilter mindestens einmal wöchentlich reinigen. 1. Den Vakuum-Erzeuger ausschalten. 2. Das Hebegerät vorsichtig auf die Seite kippen. 3. Den Staubfilter (10) mit einer Bürste reinigen. 9.6 Hebegerät reinigen Das Hebegerät ausschließlich mit einem aktiven tensidhaltigen Reiniger (pH-neutral) reinigen.

  • Page 43: Dichtlippe Ersetzen

    Wartung 9.7 Dichtlippe ersetzen 1. Das Hebegerät vorsichtig auf die Seite kippen. 2. Die vorhandene Dichtlippe (6.2) aus der Saugplatte (6) entfernen. 3. Von der neuen Dichtlippe die Schutzfolie abziehen. 4. Die neue Dichtlippe (6.2) in die Saugplatte drücken.  Das Hebegerät ist betriebsbereit. 5270.0015 / 5270.0016 / 5270.0017 / 5270.0018 39 / 41...

  • Page 44: Außerbetriebnahme Und Recycling

    Für die sachgerechte Entsorgung wenden Sie sich bitte an ein Entsorgungsunternehmen für technische Güter mit dem Hinweis, die zu diesem Zeitpunkt geltenden Entsorgungs- und Umweltvorschriften zu beachten. Bei der Suche nach einem geeigneten Unternehmen ist Ihnen Probst gerne behilflich. 40 / 41...
