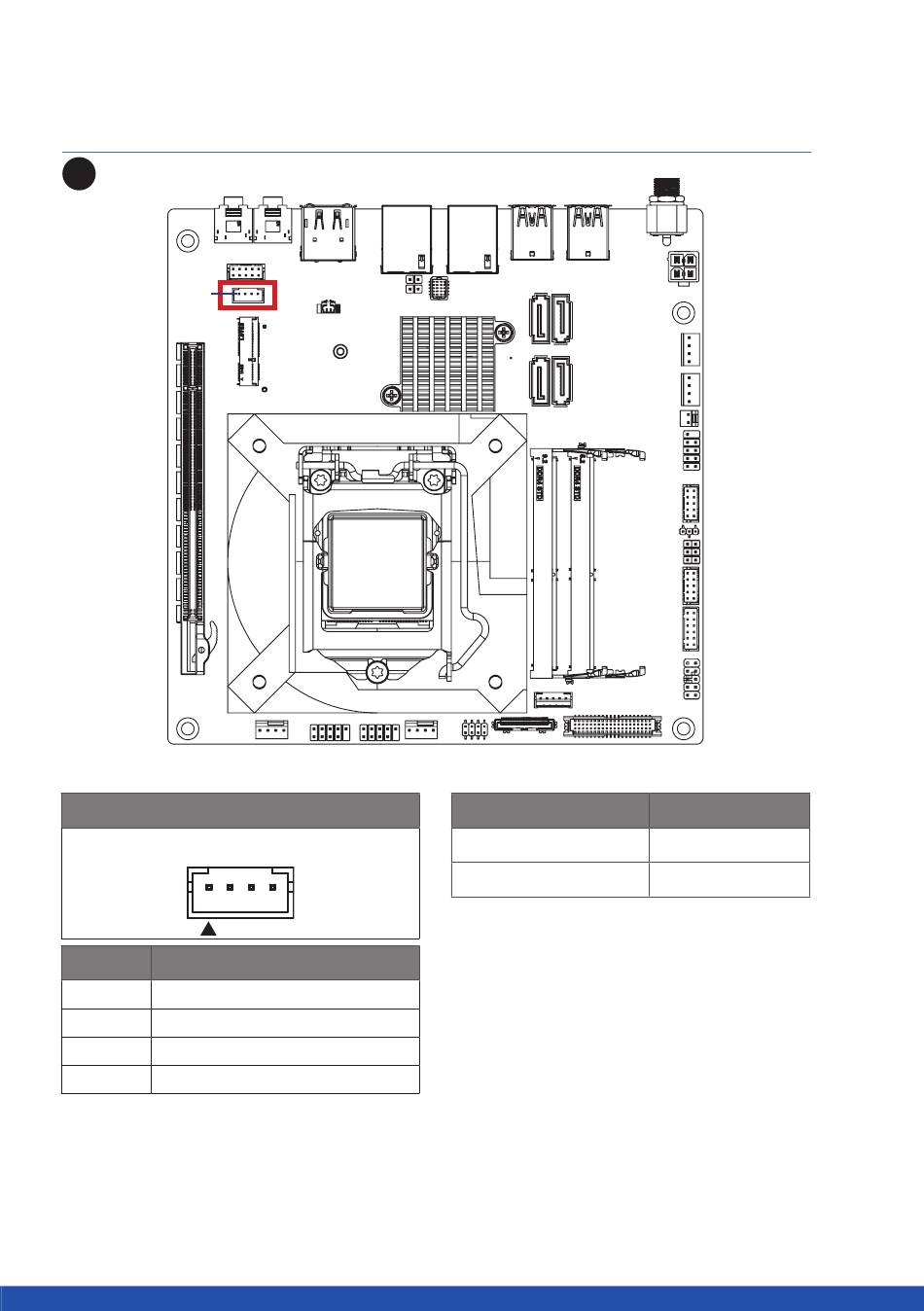

2.2.7
SPKR (Speaker Out Connector)
12
Pin 1
Speaker Out Connector
Connector PN
Vendor
1
721-81-045W00
PINREX
A2001WV-04P146
JOINT-TECH
Pin No.
Definition
1
SPEAKER L+
2
SPEAKER L-
3
SPEAKER R-
4
SPEAKER R+
28
www.gigaipc.com
