4. Raccordements

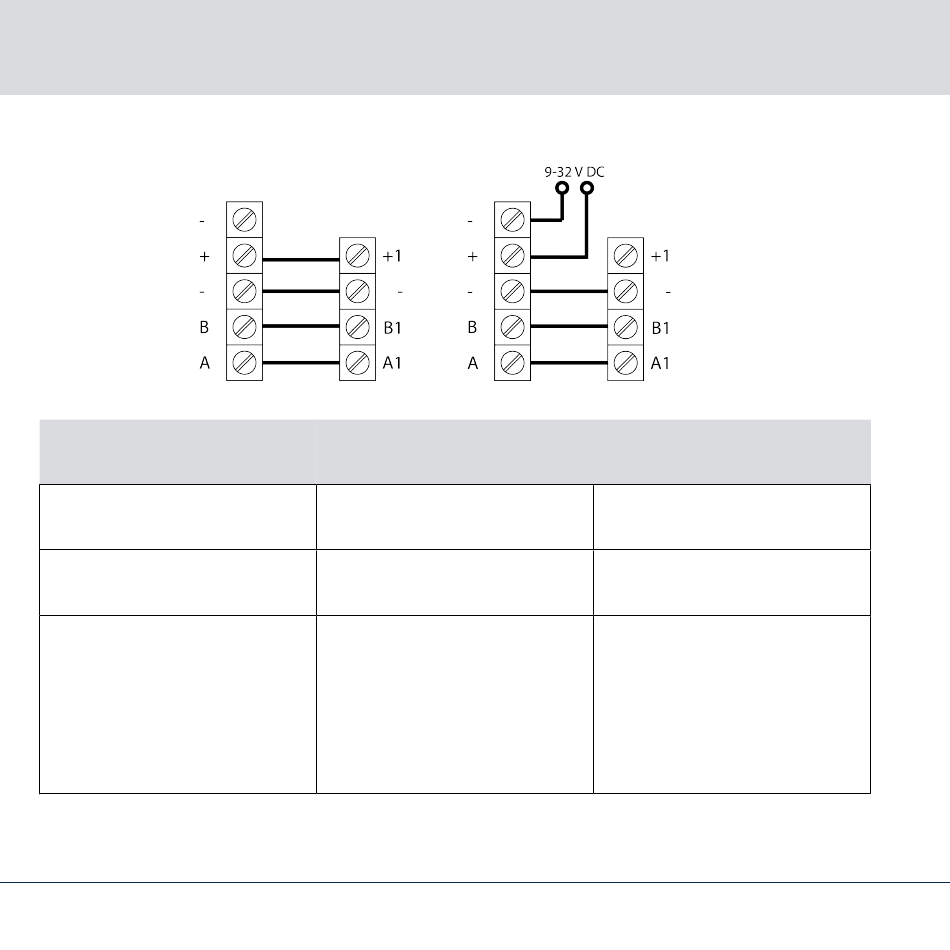

Raccordement d'un lecteur
A
B
-
48 / 132
Lecteur Contrôleur
Raccordement du contrô-
leur SREL3
A1/A2/A3
B1/B2/B3
-
Lecteur Contrôleur
Circuit alternatif
Signal
RS-485 : Ligne de données
A
RS-485 : Ligne de données
B
GND. Permet d'établir le po-
tentiel de référence de mise
à la terre commun des
lignes de données. Liaison
de masse du contrôleur
SREL3.
