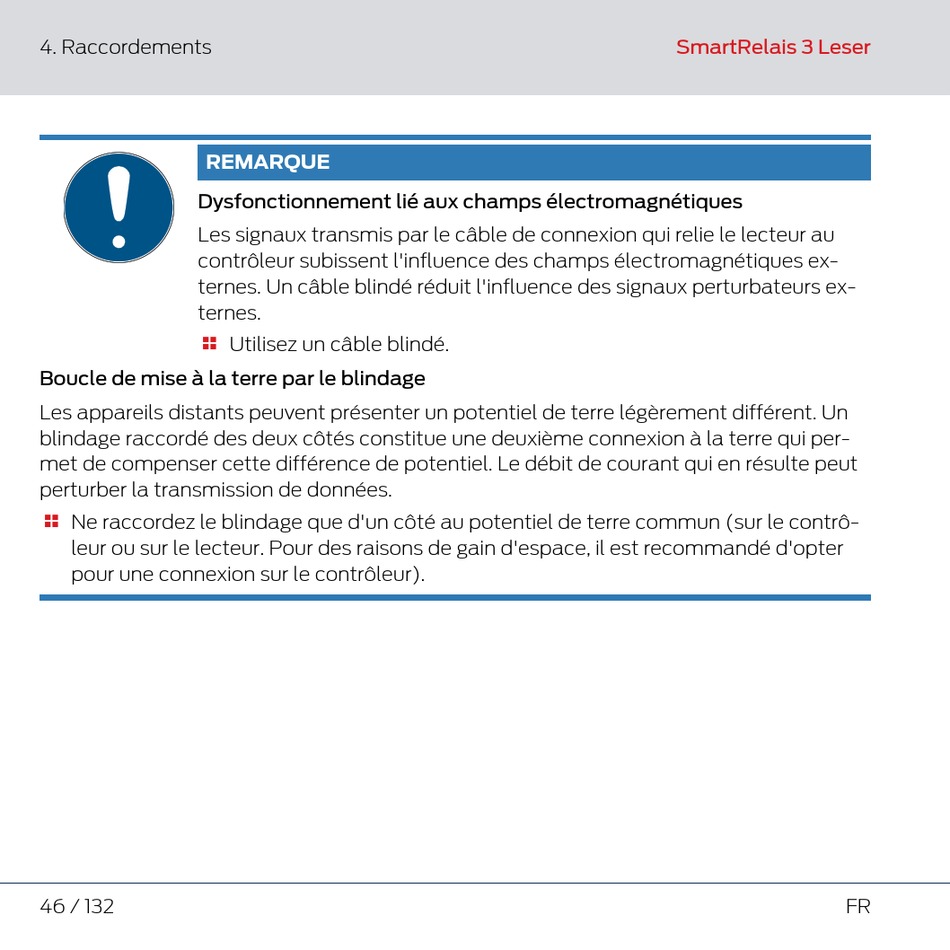

Simons Voss Technologies SmartRelais 3 Leser Quick Manual page 46

4. Raccordements
REMARQUE
Dysfonctionnement lié aux champs électromagnétiques
Les signaux transmis par le câble de connexion qui relie le lecteur au
contrôleur subissent l'influence des champs électromagnétiques ex-
ternes. Un câble blindé réduit l'influence des signaux perturbateurs ex-
ternes.

Boucle de mise à la terre par le blindage
Les appareils distants peuvent présenter un potentiel de terre légèrement différent. Un
blindage raccordé des deux côtés constitue une deuxième connexion à la terre qui per-
met de compenser cette différence de potentiel. Le débit de courant qui en résulte peut
perturber la transmission de données.
Ne raccordez le blindage que d'un côté au potentiel de terre commun (sur le contrô-

leur ou sur le lecteur. Pour des raisons de gain d'espace, il est recommandé d'opter
pour une connexion sur le contrôleur).
46 / 132
Utilisez un câble blindé.
SmartRelais 3 Leser
FR
