4. Collegamenti
Versione nor-
Il lettore x (x=1...3) va collegato al controller
male (senza
SREL3 tramite un cavo a quattro conduttori. In alternativa, il lettore può
WP)
essere collegato direttamente tramite un'alimentazione di tensione. In
questo caso è necessario solo un cavo a tre conduttori (A, B, -)
collegato al controller.

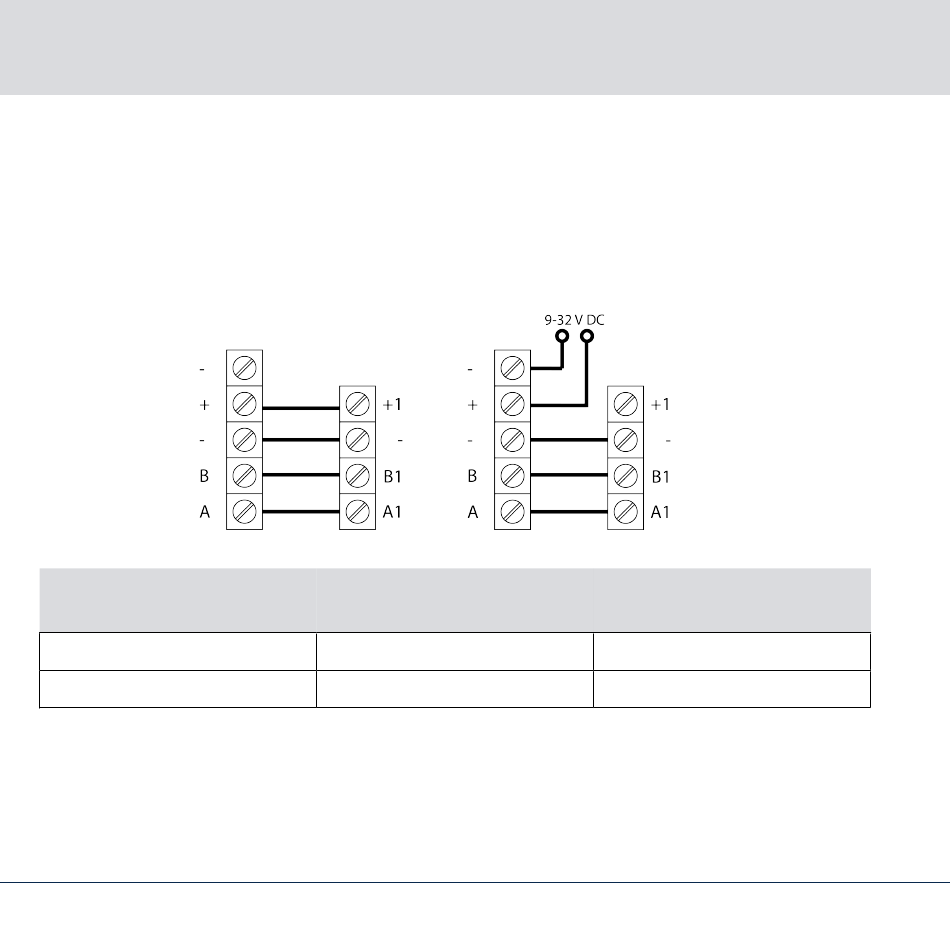

Collegamento lettore
A
B
84 / 132
Lettore Controller
Collegamento controller
SREL3
A1/A2/A3
B1/B2/B3
Lettore Controller
Cablaggio alternativo
Segnale
RS-485: Cavo dati A
RS-485: Cavo dati B
