gilles.tooling m2-MV01 Owner's Manual page 6

µ2- MV01 rearset
Anbauanleitung/ Manual
-ES WIRD EMPFOHLEN DIE ANLAGE VON EINER FACHWERKSTATT INSTALLIEREN ZU LASSEN.
-INSTALLATION RECOMMENDED BY AN OFFICIAL DEALER.
Rechts/right side
A

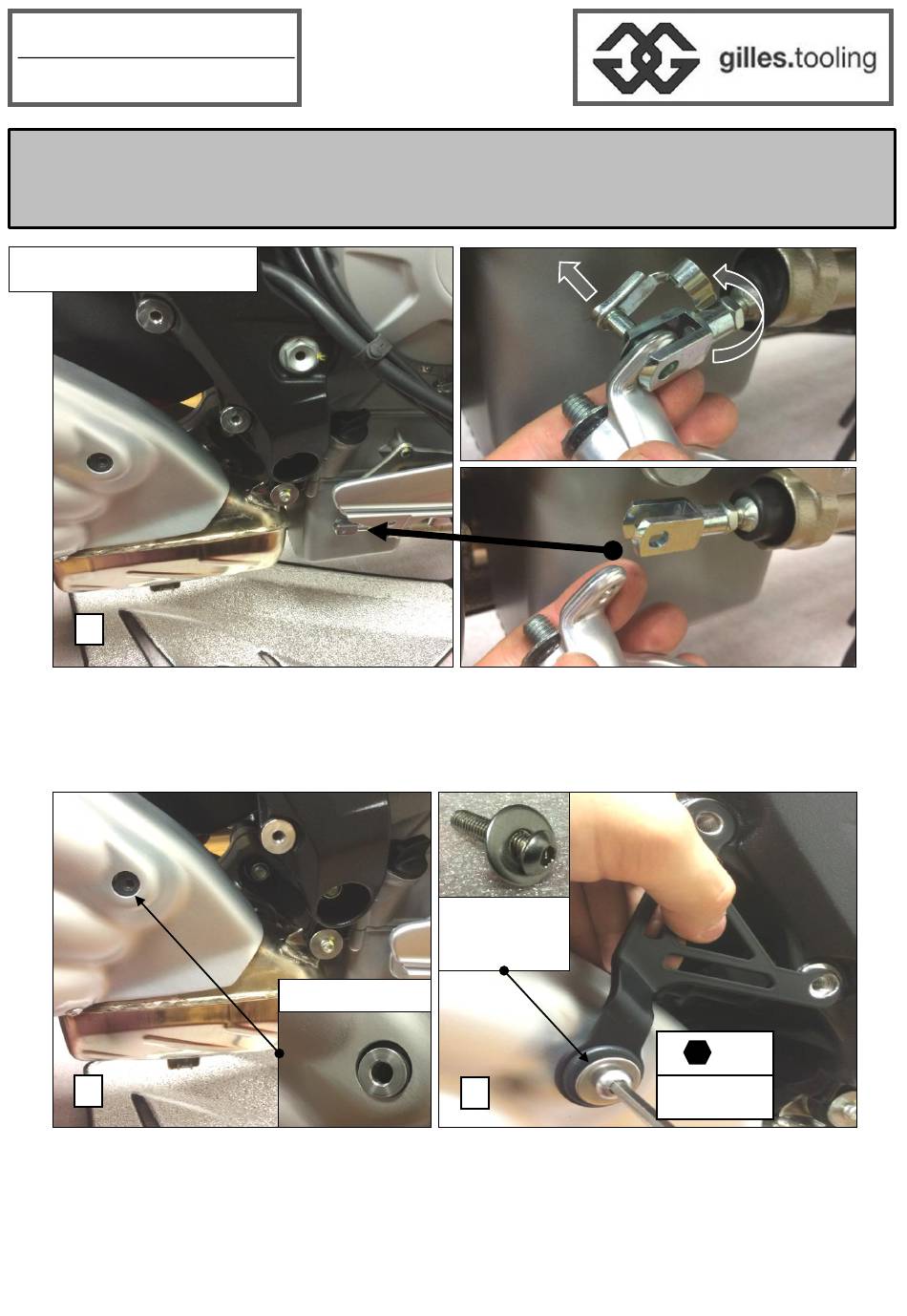

A: Original Rastenanlage und Bremshebel demontieren wie im Bild dargestellt. (Den Auspuff, sowie
angrenzende Verkleidungsteile durch Abdecken mit Schutzfolie, gegen Beschädigungen schützen)
A: Detach the original rearset and brake lever like shown in the picture. (Use protective foil to cover the
exhaust and the fairing to avoid scratches)
B
B: Einsetzen der Buchse DS14-6-4 in das Hitzeschutzblech des Auspuffs.
C: Montieren Sie den Auspuffhalter UAH-16 wie dargestellt. Anziehen der Schraube M6x25-7380.
Anzugsdrehmoment: Gemäß OE- Herstellerangaben
B: Insert the the spacer DS14-6-4 in the exhaust`s heat protection plate.
C: Install the exhaust holder UAH-16 like shown in the picture. Tighten the bolt M6x25-7380.
Tightening torque: according to the OE- manufacturer
M6x25-7380
ULS-6,4-9021
DS14-6-4
C
2
+
1
4
OE- Nm
