Summary of Contents for gilles.tooling FXR-Y03

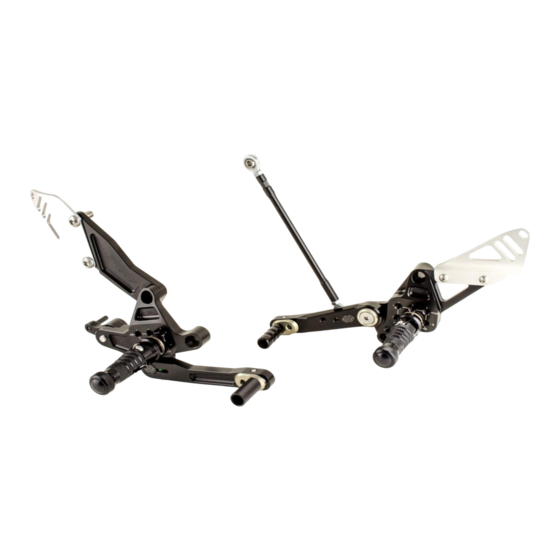

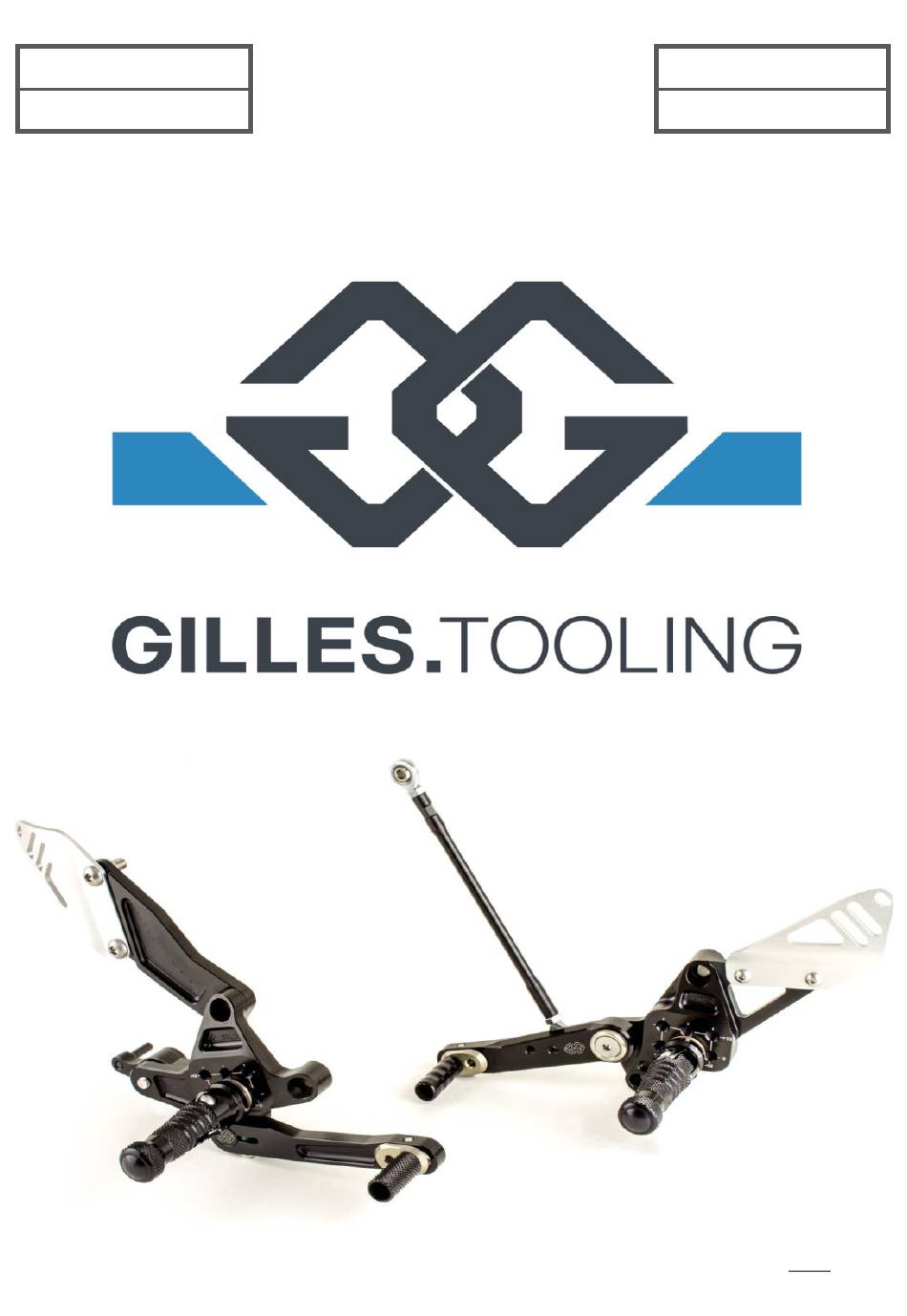

- Page 1 Anbauanleitung FXR-Y03 Manual .rearsets Rev 03, 06/ 2018...
- Page 2 FXR-Y03 rearset Sicherheitshinweise Diese Anbauanleitung ist sorgfältig und vollständig vor Beginn der Einbauarbeiten durchzulesen. Wir bedanken uns für den Erwerb eines unserer Produkte und wünschen Ihnen viel Spaß. Machen Sie aus einem Serienfahrzeug Ihre individuelle Maschine. -Sicherheit ist oberstes Gebot.
- Page 3 FXR-Y03 rearset safety instructions You must read these installation instructions carefully and make sure you understand everything they contain, before commencing work. Thank you for purchasing one of our products and we wish a lot of enjoyable riding. With Gilles you make a standard bike - your bike.
- Page 4 article no. description qty. [pcs.] FXR-GR-Y03-* right base plate FXR-BU-10-* holder brake unit HA-UL-MT07-* holder ball bearing UB-31-* brake lever UL-13-R-* brake lever bearing CAR03-R 8.5-49-01-* heel protector UEX-01-* excenter UF-ST-01-* plug UF-24-* footrest RG-810-* footrest joint RG-BO-01 bolt RG SIF-19078 pull spring UTR01-*...
- Page 5 qty. article no. description [pcs.] FXR-GL-Y03-* left basic plate US-47-* gear lever CAR03-L 5,5-40-* left heel protector RG-810-* footrest joint UF-24-* footrest RG-BO-01 bolt RG SIF-19078 pull spring UF-ST-01-* plug UEX-01-* excenter UTR-15-* gear lever toe piece USW09-* gear shaft BL01-* cover DS24-8.2-5-*...
- Page 6 FXR-Y03 rearset Anbauanleitung/ Manual -ES WIRD EMPFOHLEN DIE ANLAGE VON EINER FACHWERKSTATT INSTALLIEREN ZU LASSEN. -INSTALLATION RECOMMENDED BY AN OFFICIAL DEALER / WORKSHOP. Rechts/right side Schutzfolie/ protective foil A: Original Rastenanlage demontieren und Auspuff, sowie Schwinge durch Abdecken gegen Beschädigungen schützen wie in Bild A dargestellt.
- Page 7 FXR-Y03 rearset Anbauanleitung/ Manual BR-05 original! Abstand Fett/ grease! : ~17,5mm UAD03-30 distance C: Drehen Sie den Bremszylinderadapter UAD03-30 auf die Betätigungsstange des Bremszylinders. Die originale, schwarze Kontermutter findet dabei Verwendung. Stellen Sie den Adapter auf das Abstandsmaß 17,5mm ein als Grundlage für spätere Einstellungen.
- Page 8 FXR-Y03 rearset Anbauanleitung/ Manual oben/ top unten/ bottom F: Das ausführen des Schrittes C hat dazu geführt, dass die Bohrungen der Bremszylinder- Halteplatte FXR-BU-10 deckungsgleich mit den M8- Gewinden des Bremszylinders liegen- Beide in einer Flucht! (Anderfalls ist der Adapter UAD-03-30 eine viertel oder halbe Umdrehung auf der Betätigungsstange rein- oder rauszuschrauben) G: Kontern Sie die Einstellung wie im Bild dargestellt.
- Page 9 FXR-Y03 rearset Anbauanleitung/ Manual DS 20-8-6-B M8x35 -912 20 Nm DS 20-8-12-B J: Schrauben Sie die Rastenanlage gegen die Rahmenplatte des Fahrzeuges unter Nutzung der ausgewiesenen Schrauben und Distanzscheiben. Ziehen Sie die beiden Schrauben M8x35-915 mit dem angegebenen Anzugsdrehmoment fest! Anzugsdrehmoment: 20 Nm J: Mount the right side of the rearset on the motorcycle`s frame by using the displayed bolts and spacers.
- Page 10 FXR-Y03 rearset Anbauanleitung/ Manual Funktionsprüfung der Bremse !!! Check the function of the brake !!! -Zur Durchführung des folgenden Tests sollte das Hinterrad frei drehbar in der Luft sein! -For the following test the rear wheel should be able to spin free! L: Überprüfen des Bremsspieles durch Drehen des Hinterrades und Betätigen der Bremse mit der Hand...
- Page 11 FXR-Y03 rearset Anbauanleitung/ Manual 14 Nm Originalschraube/ Links/left side original bolt N: Demontieren Sie die originale Rastenanlage, sowie den originalen Kugelgelenkkopf von dem Schaltarm. Der Schaltarm ist um einen Zahn im Uhrzeigersinn verdreht zu montieren (im Vergleich zur Original-, Ausgangsstellung). Originalschraube mit dem Herstelleranzugsdrehmoment festzuziehen.
- Page 12 FXR-Y03 rearset Anbauanleitung/ Manual M8x35-912 DS 20-8-6-B 20 Nm P: Schrauben Sie die Rastenanlage gegen die Rahmenplatte des Fahrzeuges unter Nutzung der ausgewiesenen Schrauben und Distanzscheiben. Ziehen Sie die beiden Schrauben M8x35-915 mit dem angegebenen Anzugsdrehmoment fest! Anzugsdrehmoment: 20 Nm Q: Drehen Sie den Kugelgelenkkopf wie dargestellt bis zum Anschlag in die Schaltwelle USW09.
- Page 13 FXR-Y03 rearset Anbauanleitung/ Manual auf Anschlag until stop Abstand : 8mm distance S: Stellen Sie die Höhe des Schalthebels ein! Drehen Sie die Schaltwelle wie dargestellt bis auf das Maß 8mm (Maß zwischen Mutter und Schaltwelle)! Es ist untersagt den Hebel noch tiefer einzustellen (Keine Maße größer als 8mm)!
- Page 14 FXR-Y03 rearset Einstellungen/ Adjustments 1: Entfernen Sie die Fussrate um Ihre neue, individuelle Sitzposition auf der Fussrastenanlage einzustellen. Ablauf auf rechter und linker Seite identisch (R=L)! 1: Remove the footpeg to adjust your new and individual ridingposition on the rearset system`s basic plate.
- Page 15 FXR-Y03 rearset Einstellungen/ Adjustments 3: Montieren Sie die Fussraste in umgekehrter Reihenfolge zur Demontage (Schritte 1.1 bis 1.4). 3: Install the footpeg in turned direction to the disassembling steps (step 1.1 till 1.4). Bolzenkopf nach OBEN bolt head UPWARDS 3:-Schraube M8x20-912, Anzugsdrehmoment: 20Nm...
- Page 16 FXR-Y03 rearset Packzettel/ packing list Pos. Description Part-No. Qty. OK bolt M8x35-912-VA bolt M6x20-7380-VA Precote 10-1 bolt M8x25-7380-VA spacer DS-14-6-4 spacer DS-20-8-6-B spacer DS-20-8-12-B UAD03-30 adapter spring FE60 FE70 spring heel guard CAR03-R 8,5-49-01-* (gebogen) 11 certificate ab: 144XT0020-04-KND 12 manual...
