mectron compact piezo led Manual page 9

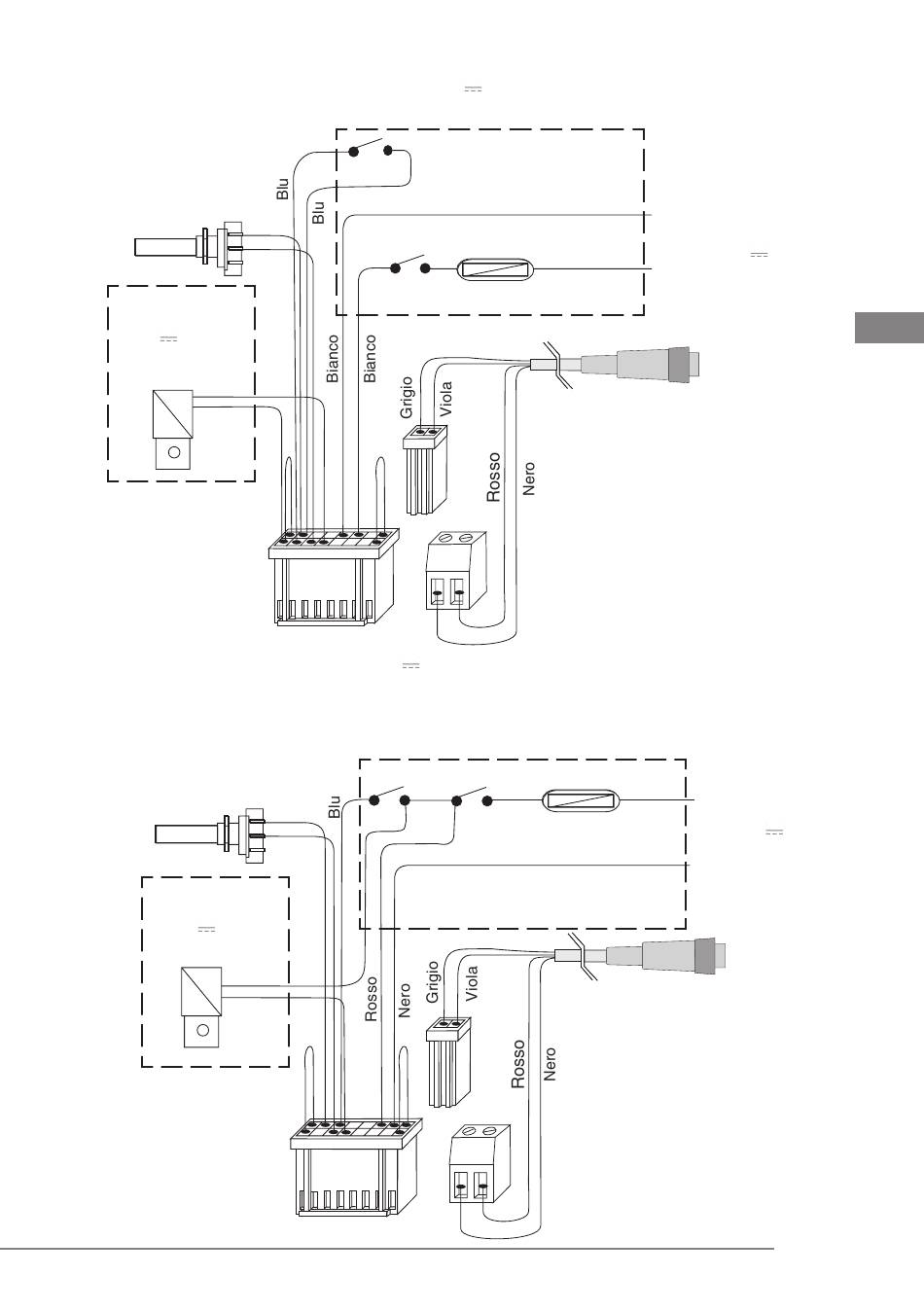

- Schema.B L'alimentazione (24V
consenso è fornito dal pedale.
Potenziometro
2,2 K lineare
Giallo
Giallo
Elettrovalvola
(optional)
24 V 2,5W
Verde
Verde
- Schema.C. L'alimentazione (32 V ) è fornita tramite il contatto sulla faretra e il
consenso positivo è fornito dal pedale. Questo tipo di collegamento permette
cicli di ON /OFF molto rapidi e non impegna il circuito di alimentazione esterno
con carichi elevati.
Potenziometro
2,2 K lineare
Elettrovalvola
(optional)
24 V 2,5W
Verde
Verde
collegamenti compact piezo led
~ o 32 V ) è fornita tramite il contatto sulla faretra e il
Porta Fusibile, fusibile, pedale
Pedale e faretra non sono compresi
nella fornitura Mectron
Faretra
1 2
9 16
8 7 6 5 4 3 2 1
Pedale
Giallo
Giallo
Porta Fusibile, fusibile, pedale e
faretra non sono compresi nella
1 2
9 16
8 7 6 5 4 3 2 1
Fusibile
T 2 A
Cordone manipolo ablatore
Faretra
Fusibile
T 2 A
fornitura Mectron
Cordone manipolo ablatore
Alimentazione
~
24 V 50/60 Hz o
32 V
Minimo 40VA
Alimentazione
32 V
Minimo 40VA
9
IT
