Abilitazioni; Abilitazione Pedale Con Segnale Negativo; Abilitazione Pedale Con Segnale Positivo; Collegamenti - mectron compact piezo led Manual

Abilitazione.pedale.con.segnale.negativo.
Il consenso di pedale deve essere applicato ai pin 10 e 7.
Abilitazione.pedale.con.segnale.positivo
Il consenso di pedale deve essere applicato ai pin 8 e 11.
Collegamenti.fissi
I pin 1 e 16 devono essere sempre collegati.

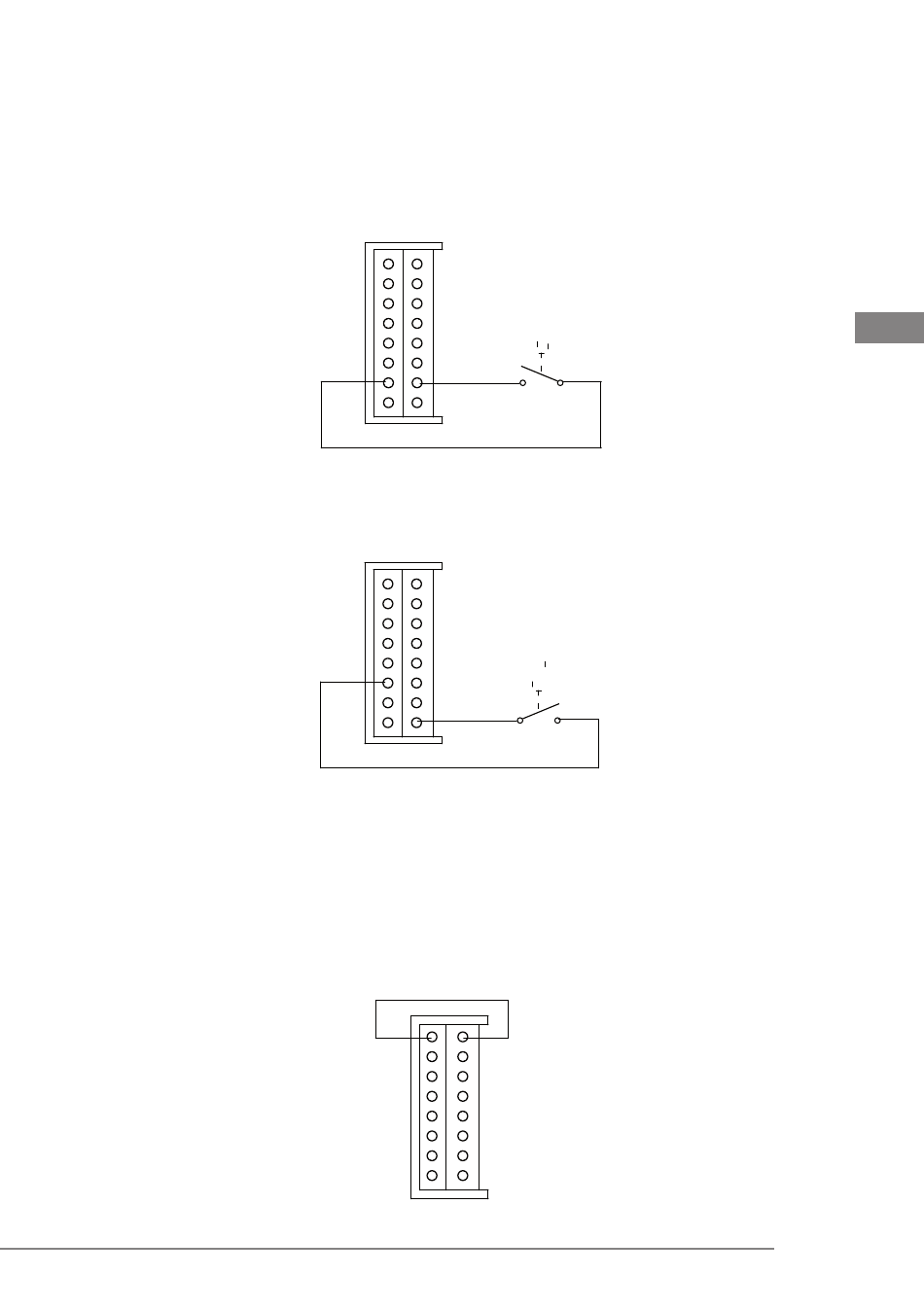

collegamenti compact piezo led
16
1
15
2
14 3
Pedale
13 4
12 5
11 6
7
10
8
9
16
1
15
2
14 3
13 4
Pedale
12 5
11 6
7
10
8
9
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
